電気機械リレーとソリッドステートリレーの違いは何ですか? – EMRとSSRの説明

電磁リレーとソリッドステートリレーの動作原理

電磁リレー（EMR）

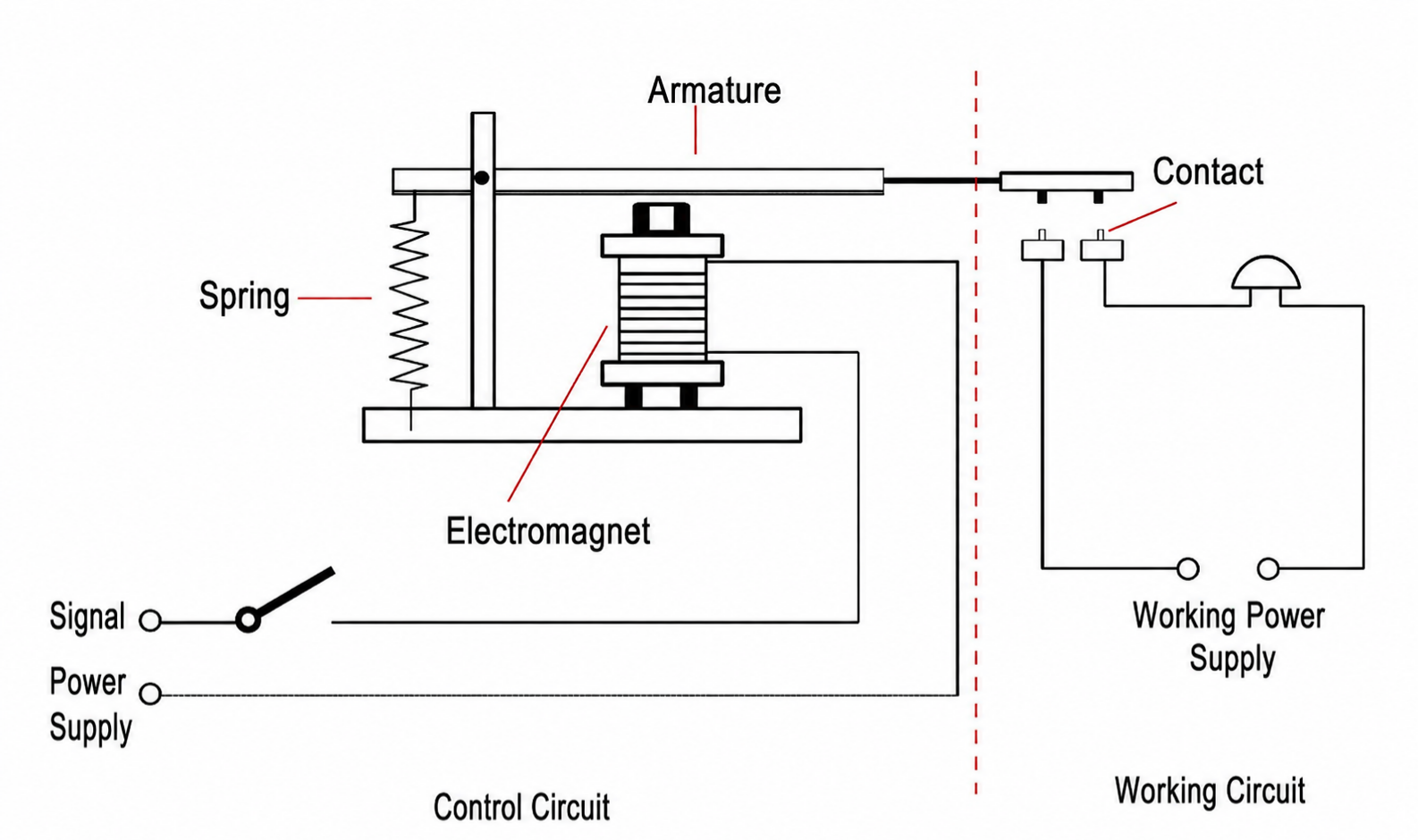

電磁リレーの歴史は、19 世紀の電信技術の開発にまで遡ります。その動作は電磁誘導に基づいています。制御端のコイルが通電されると、アーマチュアを引き付ける磁界が発生し、機械接点が開閉して負荷回路が制御されます。

特徴:

• 物理的な可動部品 (接点とアーマチュア) が含まれています。
• 制御プロセスは「物理スイッチ」に似ており、オン/オフ状態が直感的で明確です。
• 機械的摩耗、アーク放電、接点バウンスの問題が発生する可能性があります。

ソリッドステート リレー (SSR)

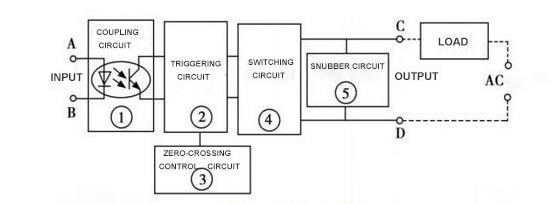

ソリッドステート リレーは、パワー半導体デバイスの開発に伴ってここ数十年間に登場した新しいタイプのリレーです。これらは内部に機械的接点を含まず、通常はフォトカプラ、サイリスタ (SCR)、トライアック、MOSFET、または IGBT などのコンポーネントで構成されます。入力端の制御信号は光学的に絶縁され、パワー半導体デバイスをオンまたはオフに駆動して負荷回路を制御します。

特徴:

• 機械的なコンポーネントはありません。スイッチングは電子素子によって実現されます。
• 高いスイッチング速度 (通常はミリ秒、さらにはマイクロ秒レベル)。
• 動作が静かで、アーク放電や機械的磨耗がありません。
• 順方向電圧降下とわずかな漏れ電流が存在します。

主な性能と特性の違い

多くの場合、リレーの性能のばらつきがそのアプリケーションの価値を直接決定します。主な違いは次のとおりです。

スイッチング速度

電磁リレーは機械的動作による制約を受けており、通常は 5 ～ 20 ミリ秒以内に切り替わります。電子部品によって完全に制御されるソリッドステート リレーは、1 ミリ秒未満の応答時間を実現し、高周波制御に適しています。

寿命と信頼性

EMR の寿命は接点の耐久性に依存します。機械的耐久性は数百万サイクルに達することがありますが、電気的耐久性は多くの場合数十万サイクルでピークに達し、大電流または頻繁なスイッチング条件下では大幅な劣化が発生します。 SSR には機械的磨耗がなく、理論的にはほぼ無限の寿命があります。電子部品が損傷しない限り、長期間安定して動作できます。

ノイズと電磁妨害

EMR はスイッチング中に「カチッ」という音を発生し、接点間のアーク放電が電磁干渉を引き起こす可能性があります。 SSR はアーク発生もなく完全に静かに動作するため、ノイズに敏感な医療機器、実験室機器、通信機器に特に適しています。

消費電力と発熱量

EMR はコイルに通電するときに電力を消費しますが、一度導通すると接点間の電圧降下は非常に低くなり、負荷セクションでの追加の電力消費は無視できます。 SSR は、負荷電流が増加すると伝導電圧が低下するため顕著な熱を発生するため、追加の放熱設計が必要になります。

隔離と安全

EMR は接点が開いているときに実質的に漏れ電流を示さず、優れた絶縁を提供します。 SSR は通常、オフ状態での漏れ電流が小さいため、「ゼロ漏れ」が要求されるアプリケーション (測定器、医療機器など) では特別な注意が必要です。

アプリケーションシナリオと選択の考慮事項

リレーの選択は、負荷の種類、制御周波数、動作環境、予算の制約によって異なります。

電磁リレーに適したシナリオ

低周波コントロール : 照明、ヒーター、モーターなどの従来の負荷。

高電流サージ : EMR 接点は突入電流に対する耐性が優れています。

予算の制約 : EMR は低コストで、メンテナンスや交換が容易です。

ソリッドステート リレーに適したシナリオ

高周波制御 : 自動生産ラインの迅速な切り替え。

騒音に敏感な環境 ：病院、研究所、精密機器。

過酷な条件 ：SSRは高振動や高湿度環境下でも高い信頼性を提供します。

ハイブリッド利用への傾向

エンジニアはシステム内で EMR と SSR を組み合わせることがよくあります。たとえば、SSR は高周波の高速スイッチングを処理し、EMR は最終的な絶縁または緊急回路の切断を提供します。このアプローチにより、コストを削減しながら寿命が延びます。

寿命と信頼性試験の比較

寿命はリレーエンジニアリングアプリケーションにおける重要な指標です。実験データは次のことを示しています。

• 一般的な EMR は定格電流で 100,000 電気サイクルを達成し、軽負荷条件下では 500,000 サイクルにまで拡張されます。
• 同一条件下では、SSR は数千万回のスイッチング動作に容易に耐えることができ、その寿命は主に半導体コンポーネントの耐電圧性能と熱放散によって決まります。

さらに、SSR は通常、過酷な環境において EMR よりも優れたパフォーマンスを発揮します。たとえば、高湿度または高振動のシナリオでは、EMR 接点が酸化したり、バウンドしたり、焼き付きが発生したりする可能性がありますが、SSR は機械的要因の影響を受けません。

今後の開発動向

スマート製造、モノのインターネット、新エネルギーの台頭により、リレーの需要は新たな方向に進化しています。

高周波制御 ：自動化機器の高速制御への依存度が高まるにつれ、SSRの市場シェアは拡大し続けるでしょう。

ハイパワーと熱の最適化 : 半導体技術の進歩により、新しい SSR の伝導損失は徐々に減少し、熱放散への依存が減少します。

スマートリレー : 将来のリレーは、ステータス監視、自己保護、およびリモート通信機能を統合し、「スマート モジュール」に向けて進化する可能性があります。

ハイブリッドリレー : EMR の高い電流容量と SSR の高速スイッチング性能を組み合わせたハイブリッド リレーは、ますます多くのメーカーによって開発されています。

比較表 – 電磁リレーとソリッドステートリレー
