電流シャント抵抗を理解する: 高精度電流測定の包括的なガイド

電流シャント抵抗器とは何ですか?

A 電流シャント抵抗器 は、端子間に比例した小さな電圧降下を生成することによって電流を測定するように設計された高精度の低抵抗コンポーネントです。オームの法則 (V = I × R) に基づいて、これらの抵抗は電流の流れを測定可能な電圧信号に変換し、回路動作を大幅に中断することなく正確な電流監視を可能にします。

これらの必須コンポーネントは、パワー エレクトロニクス、バッテリー管理システム、産業オートメーション、および性能の最適化と安全性の監視に正確な電流検出が重要な自動車アプリケーションにわたって広く導入されています。

電流シャント抵抗器の主な特性

基本的な動作原理

現在のシャント抵抗器は、次のような単純かつ洗練された原理で動作します。

• 負荷と直列に配置すると、抵抗器を流れる電流に比例した電圧降下が発生します。
• この電圧は、高インピーダンス増幅回路またはアナログデジタルコンバータを使用して測定されます。
• 測定された電流は、次の式を使用して計算されます: I = V ÷ R。ここで、抵抗は一定のままです。
• 電力損失を最小限に抑えるため、一般的な抵抗値の範囲はマイクロオームから数十ミリオームです。

重要なパフォーマンスパラメータ

適切なものを選択する 電流シャント抵抗器 いくつかの重要な仕様を慎重に評価する必要があります。

• 抵抗値: 通常は0.1 mΩ～100 mΩの範囲で、最大電流と許容可能な電圧降下に基づいて選択されます。
• 定格電力: 放熱能力を決定します。P = I² × R を使用して計算され、25 ～ 50% の安全マージンが設定されます。
• 温度係数 (TCR): ±10 ppm/℃以下を提供するプレミアムシャントにより、温度変化全体にわたる抵抗の安定性を測定します
• 許容差: 精度レベルを示します。実験室グレードの ±0.01% から一般用途の ±1 ～ 5% の範囲です。
• 電圧降下: 標準値には、測定機器との互換性を考慮して、定格電流で 50mV、75mV、または 100mV が含まれます

電流シャント抵抗器の種類

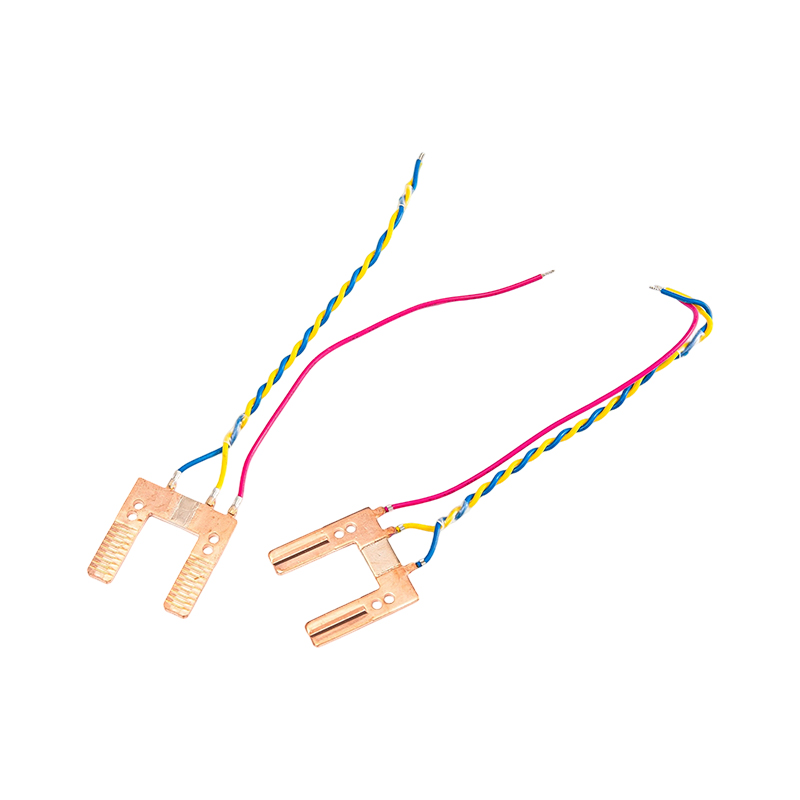

高精度電流シャントと標準シャントの比較

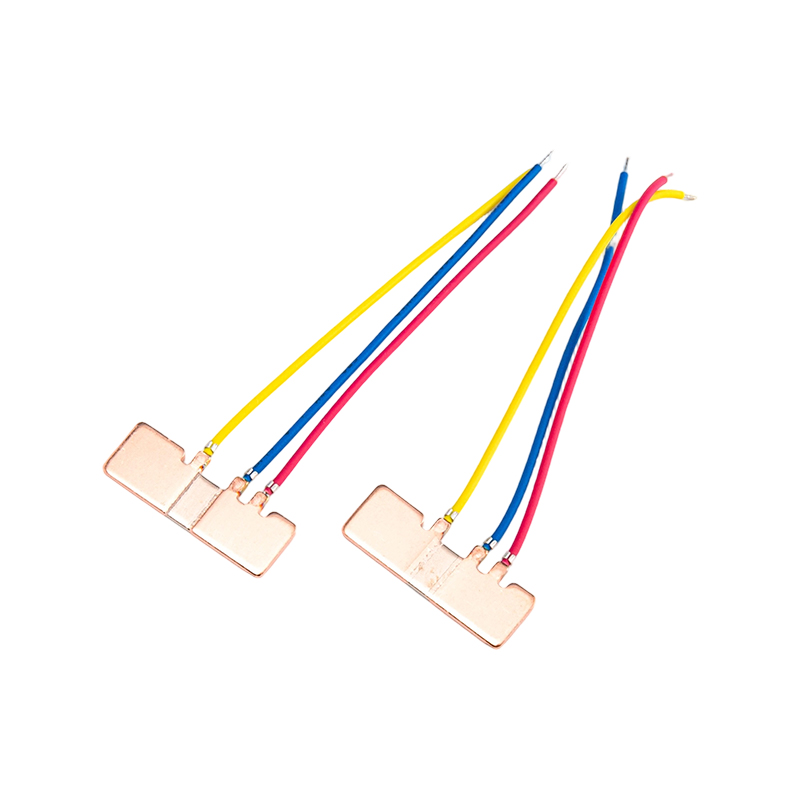

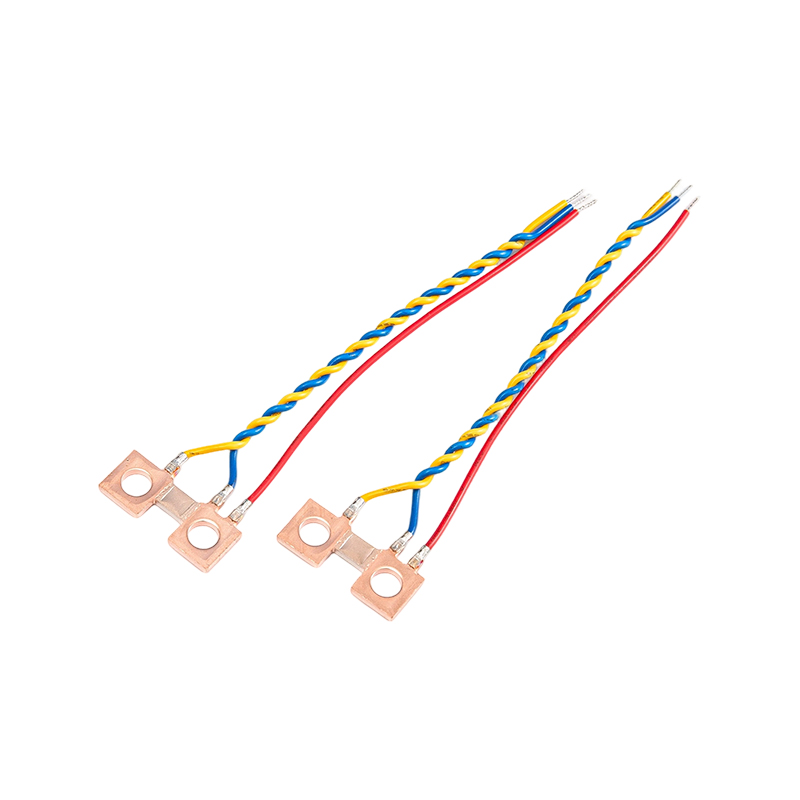

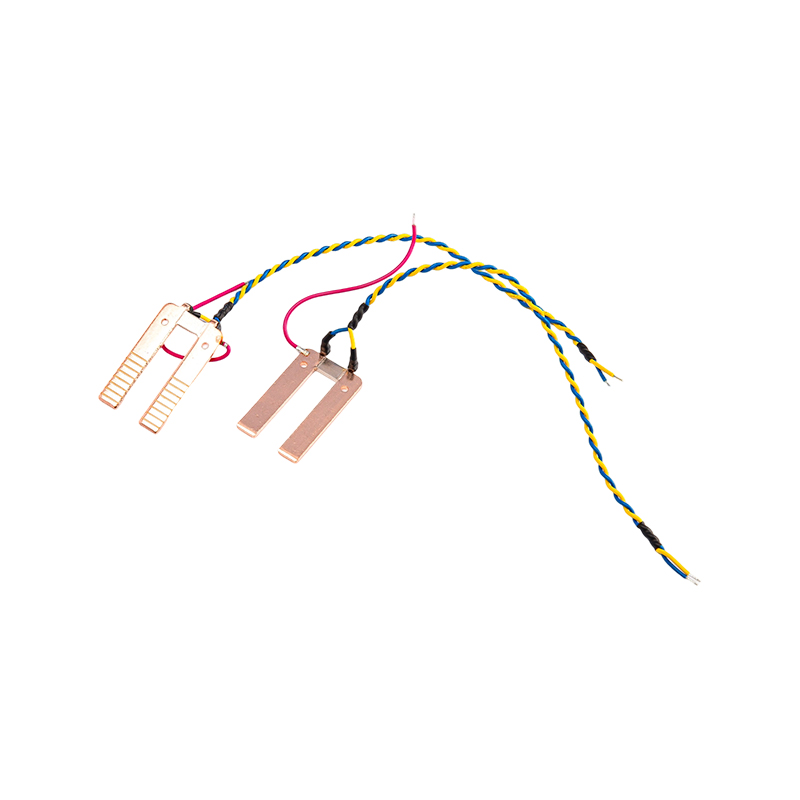

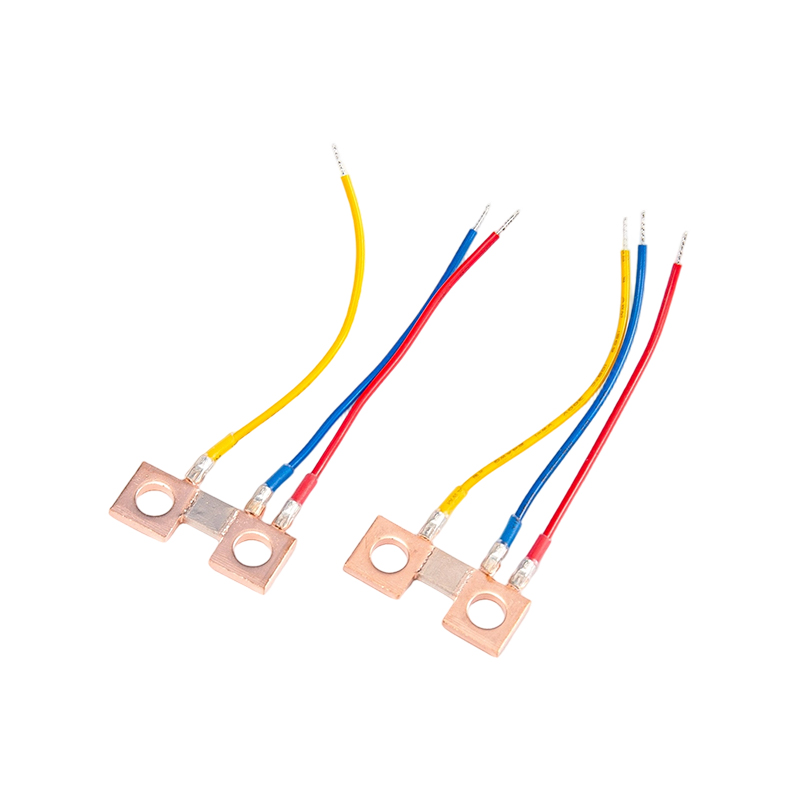

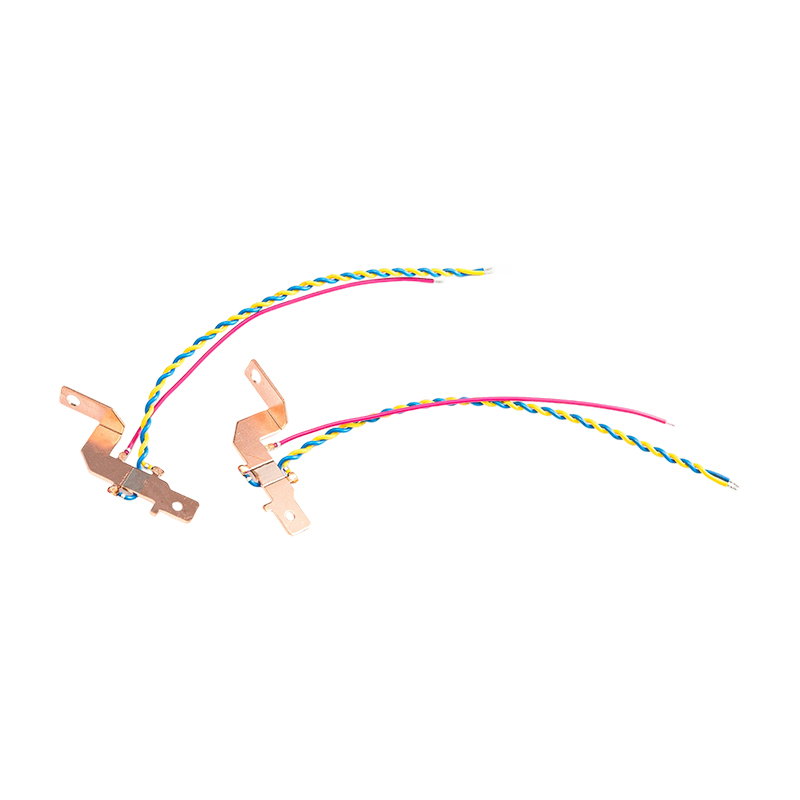

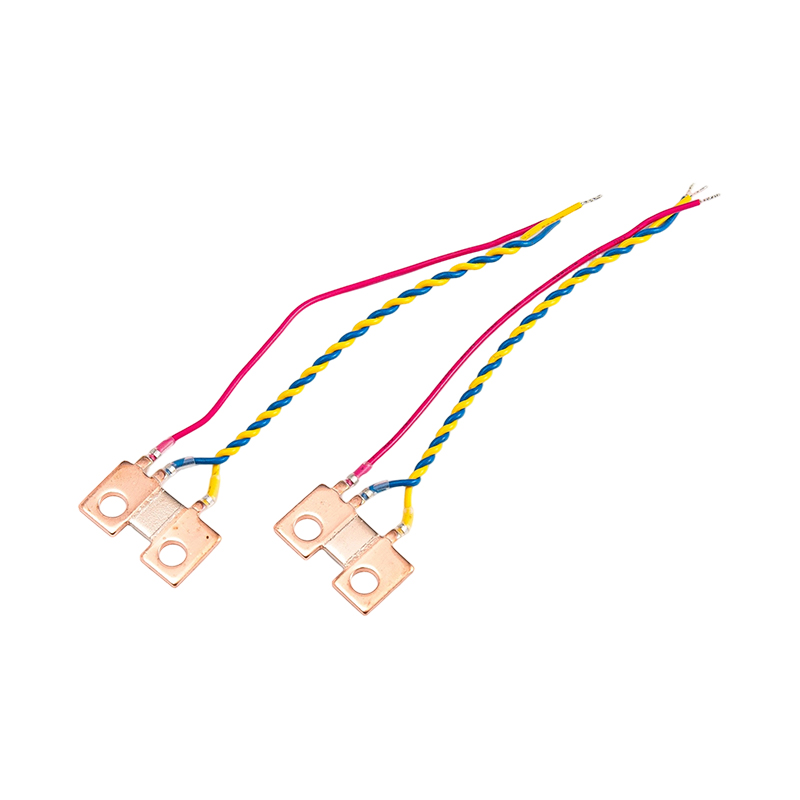

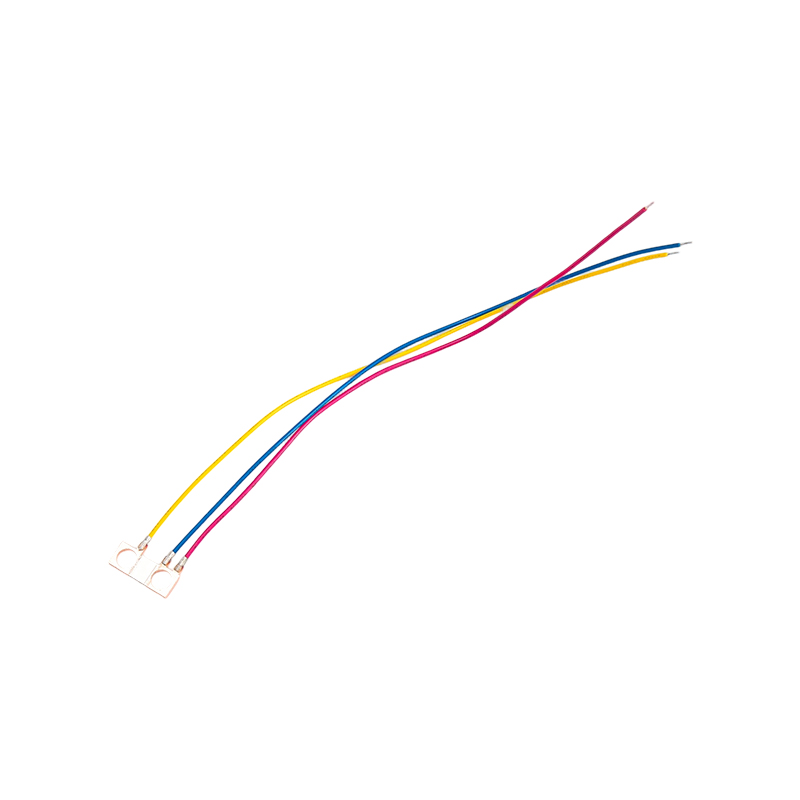

高精度電流シャント 抵抗器は電流検出技術の最上位を表し、並外れた精度と安定性を要求するアプリケーション向けに設計されています。これらの特殊なコンポーネントは、高度な材料選択と製造プロセスを通じて測定誤差を最小限に抑えます。

高精度電流シャントの主な差別化要因は次のとおりです。

• 超低 TCR 値 (多くの場合 ±10 ppm/°C 未満) により、動作温度全体のドリフトを最小限に抑えます。
• 優れた測定再現性を実現する厳しい公差仕様 (±0.01% ～ ±0.1%)
• リード抵抗誤差を排除する 4 端子ケルビン接続
• 長期間の動作期間にわたって経年変化の影響を最小限に抑えた長期安定性
• 校正ラボ、試験装置、重要な監視システムにおける優れたパフォーマンス

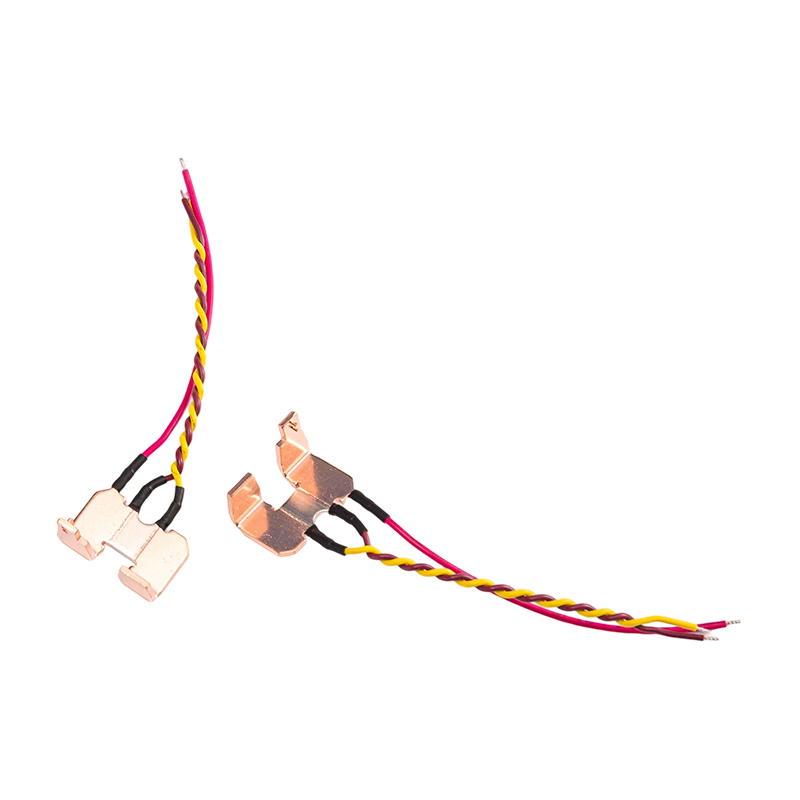

DC 電流シャント抵抗の構成

DC電流シャント抵抗器 これらは特に直流アプリケーション向けに最適化されており、DC 測定特有の課題に対処する構築方法を備えています。

• ほぼゼロの熱起電力を実現するマンガニンまたはコンスタンタン合金構造
• 産業環境向けの堅牢な端子を備えたパネル取り付け設計
• アナログメーターとのシームレスな統合を実現する定格電流での標準化された75mV出力
• 高い過負荷容量 (通常、2 時間で定格電流の 120%)
• 過酷な産業条件に対応する動作温度範囲は-40°C ～ 60°Cです。

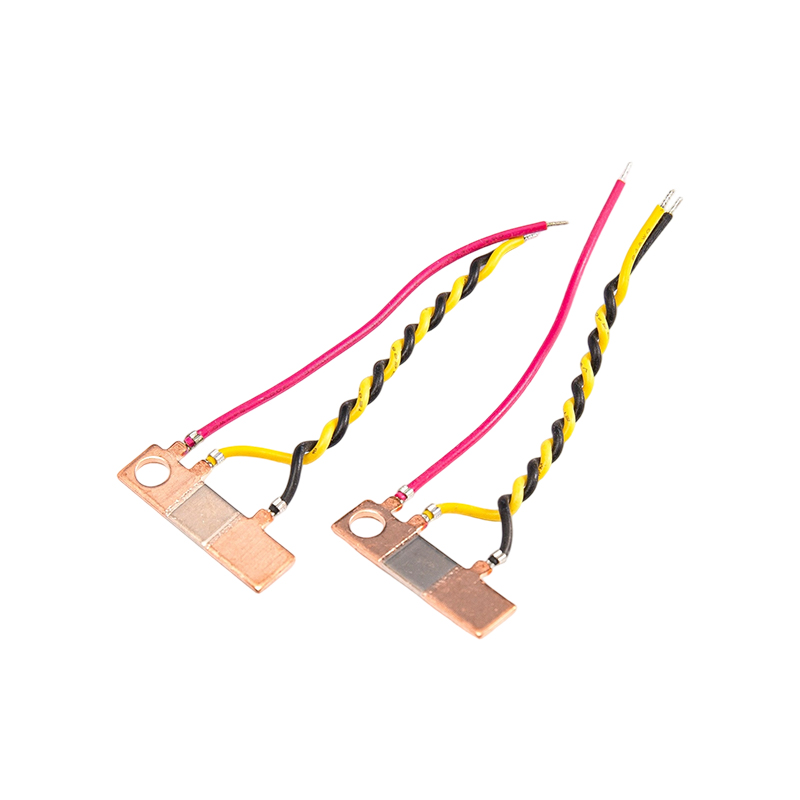

建設技術による分路

電気シャント さまざまなテクノロジーを使用して製造されており、それぞれに特有の利点があります。

• 金属箔シャント: ±5 ppm/°C という低い TCR で卓越した精度を提供し、高周波および精密アプリケーションに最適です
• 金属ストリップ/プレートシャント: 車載および産業用ドライブに優れた電力処理とサージ電流能力を提供
• 巻線シャント: 優れた安定性と高電力容量を実現しますが、インダクタンスが高くなると AC 性能が制限されます。
• 厚膜シャント: 中程度の精度要件を伴う大量アプリケーション向けの費用対効果の高いソリューション

さまざまな業界にわたるアプリケーション

自動車および電気自動車システム

自動車セクターは、最も急速に成長している市場の 1 つです。 電流シャント抵抗器s 、車両の電動化と高度な電子システムによって駆動されます。重要なアプリケーションには次のものが含まれます。

• バッテリー管理システム (BMS) は、充電状態を推定するために充放電電流を監視します
• オンボード充電器 (OBC) は電流制御と過負荷保護のためのフィードバックを提供します
• 正確なトルクと速度の調整を可能にするトラクションモーター制御
• DC-DC コンバータにより、車両サブシステム全体への効率的な電力分配が保証されます。
• AEC-Q200 認定コンポーネントを必要とする高電圧配電ユニット

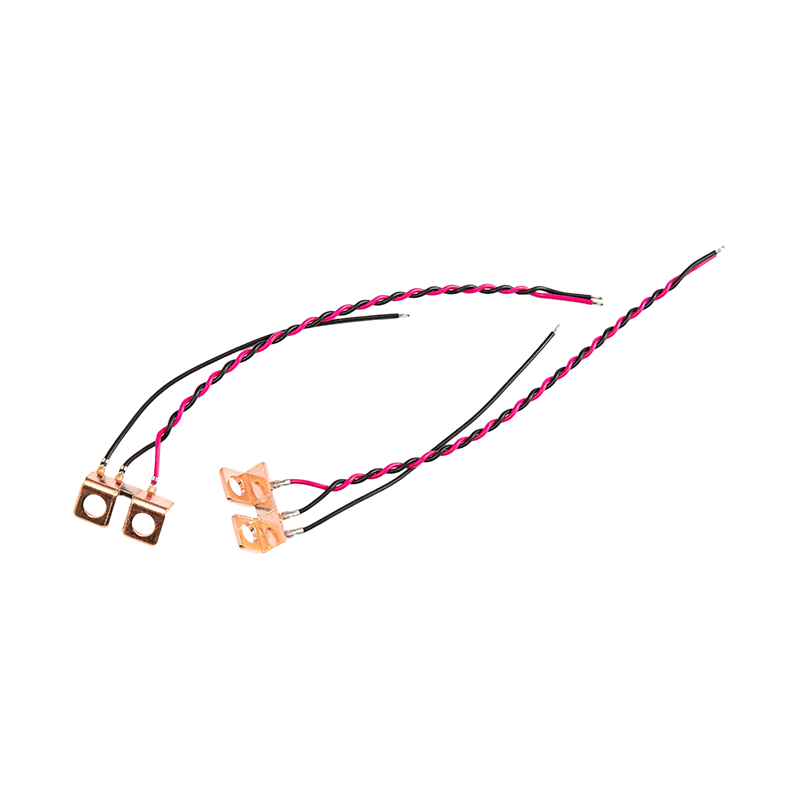

産業用パワーエレクトロニクス

産業用アプリケーションの活用 高精度電流シャントs ため:

• ベクトル制御のためのリアルタイムの電流フィードバックが必要なモーター駆動システム
• 電源監視、確実な負荷レギュレーションと障害検出
• 位置制御のために高精度の電流検出が要求されるサーボドライブ
• エネルギー計測システムには正確な消費量測定が必要
• 再生可能エネルギー インバーターは太陽光発電システムと風力発電システムの電流を追跡します

家庭用電化製品および電気通信

コンパクト 電流シャント抵抗器s 以下の高度な機能を有効にします。

• スマートフォンのバッテリー管理により安全な充電サイクルを確保
• 出力電流を監視するラップトップ電源アダプタ
• 5G 基地局が RF アンプ全体の電力配分を管理
• データセンター機器はサーバーレベルで電力消費を追跡します
• 正確な電流監視を通じてバッテリー寿命を最適化するウェアラブル デバイス

設計上の考慮事項とベストプラクティス

ケルビン接続の実装

低抵抗で最高の精度を実現するには 電流シャント抵抗器s 、適切なケルビン (4 線) 接続を実装することが不可欠です。この技術は、電流が流れる経路を電圧検出経路から分離し、リード線や接触抵抗によって生じる誤差を排除します。

実装ガイドラインには次のものが含まれます。

• 抵抗素子に最も近い抵抗パッドの内側端からセンスラインを配線します。
• バランスのとれた測定を保証するために、センス・トレースの長さと寸法を同じに維持します。
• 電流センスアンプをシャントのできるだけ近くに配置します。
• はんだの吸い上げや不均一な抵抗を防ぐために、シャントパッド内のビアを避けてください。
• センスラインに差動ペア配線を使用してコモンモードノイズを除去

熱管理戦略

消費電力 DC電流シャント抵抗器 熱が発生し、測定精度に影響を与える可能性があります。効果的な熱管理には以下が必要です。

• 適切なディレーティング - 寿命を延ばすために最大定格以下で抵抗を動作させます
• 熱拡散のための PCB 上の適切な銅領域
• 筐体設計における周囲温度と空気の流れの考慮
• 温度によるドリフトを最小限に抑えるために、TCR が低い材料を選択する
• パネル型シャントを取り付ける際のサーマルインターフェイスマテリアルの使用

ハイサイド対ローサイドの検出

の配置 電気シャント 回路内ではシステムのパフォーマンスに影響します。

エンジニア向けセレクションガイド

抵抗要件の計算

最適な値を決定する 電流シャント抵抗器 値には、複数の要素のバランスが含まれます。

• 目標電圧降下: 標準 ADC およびメーターとの互換性のため、通常 50 ～ 100mV
• 最大電流: R = V ÷ I を計算して、必要な抵抗を決定します。
• 電力損失: P = I² × R が安全マージンを持って定格制限内に留まっていることを確認します。
• 信号対雑音比: 信頼性の高い測定を実現するために、電圧降下がシステムのノイズフロアを超えていることを確認します。

材料の選択基準

合金組成は直接影響します 高精度電流シャント パフォーマンス:

• マンガニン: TCR ~±10-50 ppm/°C と優れた長期安定性を備えた精密用途に最適
• コンスタンタン: 一般産業用途向けに適度なTCRを備えた良好な安定性を提供します。
• ゼラニン: 最高の精度要件に対応する超低 TCR を提供する先進的な合金
• 銅: コストが主な関心事となる大電流アプリケーションで使用されます。

よくある質問

電流シャント抵抗と電流センス抵抗の違いは何ですか?

これらの用語は同じ意味で使用されることがよくありますが、通常は異なる使用例を意味します。 電流検出抵抗器 一般に、監視および制御用の電子回路に統合された低抵抗コンポーネントであり、高精度アプリケーション向けに周波数応答が制御されるように設計されています。 電流シャント抵抗器 多くの場合、高電流測定に関連しており、配電、計装、または計測アプリケーションで使用される場合があります。どちらも同じオームの法則の原理に基づいていますが、規模、構造、アプリケーション環境が異なります。

現在使用しているシャント抵抗器に適切な抵抗値を選択するにはどうすればよいですか?

適切なものを選択する resistance involves calculating based on your maximum current and desired voltage drop. Use the formula R = V ÷ I, where V is your target sense voltage (typically 50-100mV), and I is the maximum current. For example, measuring 50A with a 75mV drop requires R = 0.0015Ω (1.5mΩ). Ensure the resulting power dissipation (P = I² × R) stays within the resistor's rating with at least 25% safety margin. Lower resistance minimizes power loss but produces smaller signals requiring more sensitive measurement circuits.

TCR とは何ですか? なぜ電流シャント抵抗器にとって TCR が重要なのでしょうか?

TCR (抵抗温度係数) は、温度による抵抗の変化を測定し、ppm/°C (摂氏 100 万分の 1) で表します。 TCR が 100 ppm/°C、初期抵抗が 100Ω のシャント抵抗の場合、50°C の温度変化により 0.5Ω の抵抗シフトが発生します。これは測定精度に直接影響します。TCR が高いほど、温度が変化すると誤差が大きくなります。プレミアム 高精度電流シャントs ±10 ppm/°C という低い TCR を実現しており、温度変動が大きい自動車 (-40 °C ～ 125 °C) および産業用途に不可欠です。

ケルビン接続とは何ですか?いつ使用する必要がありますか?

ケルビン (4 線) 接続では 4 つの端子が使用されます。2 つは電流を流すため、2 つの専用センス端子は電圧測定用です。これにより、ミリオーム範囲のシャントを測定する場合、2 線構成で 10 ～ 15% の測定誤差が生じる可能性があるリード抵抗と接触抵抗による誤差が排除されます。すべてにケルビン接続を使用する 高精度電流シャント 特に抵抗値が 10mΩ 未満の場合、または 0.5% を超える精度が必要な場合に最適です。実装には、抵抗パッドの内側からセンスラインを配線し、等しい配線長を維持することが含まれます。

電流測定において、電流シャント抵抗器はホール効果センサーとどのように比較されますか?

電流シャント抵抗器s 高精度 (特に DC/低周波数)、低コスト、幅広い周波数応答を提供しますが、熱 (I²R 損失) が発生し、ガルバニック絶縁は提供されません。ホール効果センサーは、固有の絶縁性と無視できる電力損失を提供しますが、外部磁界の影響を受ける精度が中程度であり、コストが高くなります。バッテリー管理システムなど、高精度が必要な DC アプリケーションの場合は、通常、シャント抵抗器が好まれます。ホール センサーは、絶縁が重要な場合、または熱放散が懸念される高電流アプリケーションの場合に適しています。

DC t シャント抵抗の標準的な電圧降下はどれくらいですか?

業界標準 DC電流シャント抵抗器 通常、定格電流で 75mV を生成しますが、50mV および 100mV のバリエーションも一般的です。この標準化により、これらの特定の電圧範囲用に設計されたアナログパネルメーターおよび測定器との互換性が確保されます。たとえば、100A/75mV シャントの抵抗は 0.00075Ω ですが、50A/75mV シャントの抵抗は 0.0015Ω です。既存の機器のシャントを選択する場合は、メーターのフルスケール電圧要件を確認して、適切なスケーリングと精度を確保してください。

電流シャント抵抗は AC アプリケーションで使用できますか?

はい、 電流シャント抵抗器s AC 測定では機能しますが、DC アプリケーションとは考慮事項が異なります。巻線シャントはインダクタンスを示し、高周波では位相シフトや測定誤差を引き起こす可能性があります。金属箔または金属プレートのシャントは、インダクタンスが低くなり、AC 性能が向上します。純粋な AC アプリケーションの場合、絶縁を提供し、発熱することなく大電流を処理できる変流器 (CT) が好まれることがよくあります。ただし、DC バイアスの AC または広い周波数範囲の要件の場合、周波数応答が適切に指定されていれば、シャント抵抗は引き続き効果的です。

電流シャント抵抗の測定誤差の原因は何ですか?また、誤差を最小限に抑えるにはどうすればよいですか?

主な誤差の原因には、熱ドリフト (低 TCR 材料の選択により最小化)、リード抵抗 (ケルビン接続により除去)、熱起電圧 (一貫した材料使用と温度勾配により低減)、PCB レイアウトの問題 (適切な配線配線とアンプの配置により対処)、自己発熱 (熱設計とディレーティングにより管理) が含まれます。その他の要因としては、はんだ付けの品質、端子の接触抵抗、電磁干渉などがあります。メーカーのレイアウト ガイドラインに従い、適切な熱管理を実装すると、高精度アプリケーションでの合計誤差を 0.1% 未満に減らすことができます。

車載用電流シャント抵抗器ではどのような認証を取得すればよいですか?

自動車用途の場合は、 電流シャント抵抗器s 自動車環境における受動部品ストレステストの世界標準である AEC-Q200 認定を取得しています。その他の重要な認証には、ISO9001 (品質管理)、ISO14001 (環境)、ISO45001 (労働安全衛生) などがあります。国際市場では、UL 認定、TUV 認証、および EU ROHS/REACH 指令への準拠により、法規制の順守が保証されます。これらの認証は、コンポーネントが自動車の温度範囲 (-40°C ～ 125°C)、振動、長期信頼性の要件に耐えられることを保証します。

現在のシャント抵抗器に必要な電力定格はどのように計算すればよいですか?

P = I² × R を使用して消費電力を計算します。ここで、I は最大連続電流、R はシャント抵抗です。計算された電力より 25 ～ 50% 高い安全マージンを適用します。たとえば、5mΩ シャントを介した 20A の場合: P = 20² × 0.005 = 2W。定格 3W 以上の抵抗器を選択してください。ディレーティング曲線を考慮してください。多くの抵抗器は、周囲温度が 70°C を超えるとディレーティングする必要があります。パルスアプリケーションの場合は、ピーク電力処理が連続定格を超えることが多いため、抵抗器のパルス能力を確認してください。特定のディレーティング要件については、必ずメーカーのデータシートを参照してください。
