製品概要

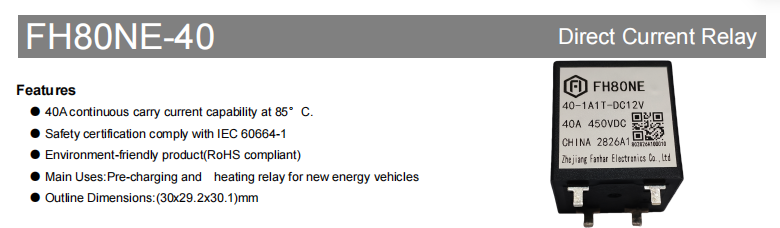

の FH80NE-40 は、新エネルギー車の高電圧システム用に設計された 40A 高電圧 DC リレーです。これは主にプリチャージリレーおよび加熱リレーの用途を目的としています。この製品は、85°C で 40A の連続通電能力、40A 450VDC の定格負荷、および最大 DC750V の最大スイッチング電圧を提供します。また、短時間の大電流機能もサポートしているため、信頼性、絶縁耐力、スペース寸法に対する高い要件が求められる PCB 実装シナリオに適しています。
の product uses a 1A normally open contact, with AgSnO₂ contact material and an initial contact resistance of ≤5mΩ (6VDC 20A). Its outline dimensions are only 30×29.2×30.1mm, and its weight is approximately 55g, balancing high-voltage switching capability with a compact design. The product complies with IEC 60664-1 safety requirements and RoHS environmental standards. UL/C-UL, TUV, and CQC certifications are pending.

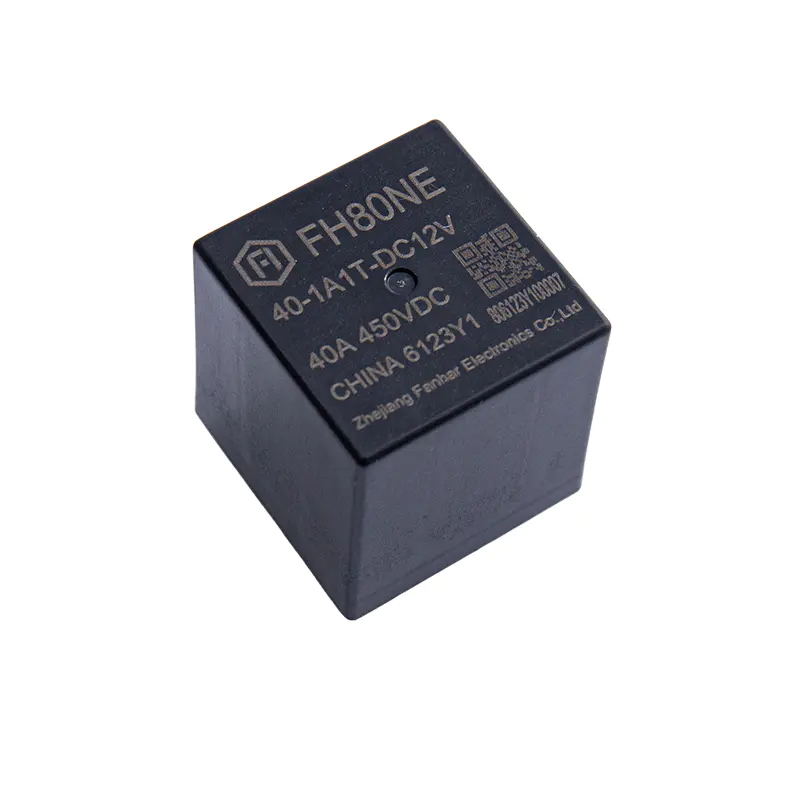

FH80NE-40 40A 450VDC 高電圧 DC リレー の FH80NE-40 is a 40A high-voltage DC relay for new energy vehicle pre-charging and heating applications. It offers 40A continuous current at 85°C, rated load 40A 450VDC, and maximum switching voltage 750VDC. With AgSnO₂ contacts, PCB terminals, IEC 60664-1 and RoHS compliance, it suits high-voltage DC control in BMS/PDU and PTC heating systems. UL/C-UL, TUV, and CQC certifications are pending. 製品を見る→ 業界応用の背景
新エネルギー車の高電圧プラットフォームの開発に伴い、プリチャージ回路と熱管理回路のリレーに対する要件はますます高くなっています。
プリチャージリレー : 電源投入時に、プリチャージ抵抗がバス コンデンサの充電電流を制限し、突入電流によるメイン リレー接点の溶着を防ぎます。プリチャージが完了すると、メインリレーが閉じ、プリチャージリレーが開きます。 FH80NE-40は40Aの連続通電能力と短時間の大電流能力を備えており、プリチャージ回路の制御部品として最適です。
加熱リレー : 新エネルギー車のバッテリーの熱管理や PTC ヒーターなどのシナリオでは、加熱回路のオン/オフを制御するために高電圧 DC リレーが必要です。 FH80NE-40 の定格負荷 450VDC、最大スイッチング電圧 750VDC、および AgSnO₂ 接点材料は、高電圧加熱回路の信頼性の高いスイッチング要件を満たすことができます。
プリント基板の実装 ：本製品はPCB端子構造を採用しており、BMS、PDU、高圧配電箱などの電子制御ユニットへの組み込みが容易です。自動実装・はんだ付けに適しています。
コアパフォーマンスと主な利点
強い負荷とスイッチング能力
の FH80NE-40 has 40A continuous current-carrying capability at 85°C. Its rated load is 40A 450VDC (resistive load), its maximum switching voltage is up to 750VDC, its maximum breaking current is 50A (450VDC, ≥1 operation), and its maximum switching capacity reaches 22500VA.
の FH80NE-40 can not only continuously carry 40A at 85°C, but also withstand higher current surges for short periods: 80A for 60s, 160A for 5s, 240A for 3s, and 400A for 0.6s.
この機能により、プリチャージおよび加熱回路での突入電流および瞬間的な大電流条件に対処できるため、新エネルギー車の高電圧 DC システムの PCB 実装シナリオに適しています。
高速応答と長寿命
の FH80NE-40 provides fast operation: operate time ≤30ms and release time ≤10ms (at rated voltage), meeting the response speed requirements of high-voltage DC circuits.
生活面では：
- 機械的寿命: 1×10⁵ オペレーション
- 電気的寿命（抵抗負荷）：450VDC / 40A：1×103 ops、450VDC / 10A：1×104 ops
実際の選択時には、負荷電流、電圧、スイッチング周波数に基づいて寿命を評価し、システムの長期動作要件が満たされていることを確認する必要があります。
優れた絶縁耐電圧性能
の FH80NE-40 performs reliably in terms of insulation and dielectric withstand:
- 絶縁抵抗（初期）：1000MΩ（DC500V）
- 耐電圧(初期):開放接点間:AC2000V/1min、コイルと接点間:AC3000V/1min
の product complies with IEC 60664-1 safety requirements and RoHS environmental standards, providing protection for safe isolation and reliable operation of high-voltage DC systems.
先進の接点材質と低接触抵抗
の FH80NE-40 uses AgSnO₂ (silver tin oxide) contact material, with a 1A normally open contact form. AgSnO₂ offers good conductivity, arc erosion resistance, and environmental friendliness, making it suitable for frequent switching and high-voltage DC control applications.
の initial contact resistance is ≤5mΩ (6VDC 20A), which helps reduce conduction loss and temperature rise, improving system efficiency and reliability.
コイル仕様と省エネ設計
の FH80NE-40 offers five coil voltage options: DC6V, DC9V, DC12V, DC24V, and DC48V, with a rated power of 3W. Detailed parameters are as follows:
| 定格電圧 | 動作電圧 VDC | 解除電圧 VDC | 定格電流(±10%) | コイル抵抗(±10%) | 定格電力 | 最大電圧（短時間耐量） |
|---|---|---|---|---|---|---|
| DC6V | ≤4.50 | ≥0.30 | 500mA | 12Ω | 3W | DC7.2V |
| DC9V | ≤6.75 | ≥0.45 | 333.3mA | 27Ω | DC10.8V | |
| DC12V | ≤9.00 | ≥1.2 | 250mA | 48Ω | DC14.4V | |
| DC24V | ≤18.00 | ≧2.4 | 125mA | 192Ω | DC28.8V | |
| DC48V | ≤36.00 | ≥4.8 | 62.5mA | 768Ω | DC57.6V |
注: 過熱や焼損を防ぐため、コイルに印加する電圧は長期間にわたって最大保持電圧を超えないようにしてください。最大電圧は、リレーが短期間耐えることができる最高の電圧です。
環境適応性と機械的性能
の FH80NE-40 performs well in environmental adaptability and mechanical performance: its operating temperature range is -40°C to 85°C, and its humidity range is 5% to 85%RH. Its shock resistance is functional 196m/s² (10g) and destructive 490m/s² (100g); its vibration resistance is 10Hz to 500Hz, 49m/s². The product weighs approximately 55g (without accessories), has outline dimensions of 30×29.2×30.1mm, and uses a PCB terminal structure. When wiring, the load side has polarity (1 , 2-), and the coil side has no polarity (5, 6). The recommended copper soldering temperature for the load lead-out terminals is 260°C ± 5°C, with a soldering time of 3–5s.
技術仕様の概要
| アイテム | パラメータ |
|---|---|
| お問い合わせフォーム | 1A (1 常開接点) |
| 接点材質 | AgSnO₂ |
| 接触抵抗 | ≤5mΩ (6VDC 20A) |
| 定格電流 | 40A |
| 定格負荷（抵抗） | 40A 450VDC |
| 最大スイッチング電圧 | 750VDC |
| 最大遮断電流 | 50A（DC450V、≧1回動作） |
| 最大スイッチング容量 | 22500VA |
| 絶縁抵抗 | 1000MΩ |
| 耐電圧（初期） | 開放接点間:2000VAC/1min;コイルと接点間：AC3000V/1min |
| 動作時間 | ≤30ms (定格電圧時) |
| リリースタイム | ≤10ms (定格電圧時) |
| 機械的寿命 | 1×10⁵ ops |
| 電気的寿命 | スイッチング：1×103ops（450VDC、40A） スイッチング：1×104ops（450VDC、10A） スイッチング：4×103ops（650VDC、12A） 作成時：7.5×104ops（450VDC、35A） 製作：5×104ops（750VDC、40A） |
| 電流容量 | 40A 60A:30分 80A:60秒 160A：5秒 240A:3秒 400A：0.6s |
| 周囲温度 | <-40°C ～ 85°C |
| 湿度 | 5%～85%RH |
| 重量 | 約55g |
| 外形寸法 | 30×29.2×30.1mm |
| 端子構造 | プリント基板端子 |
注：上記データは初期値です。仕様は参考用です。仕様は予告なく変更される場合があります。
寸法、配線、PCB レイアウト
の FH80NE-40 has outline dimensions of 30×29.2×30.1mm and uses a PCB terminal structure. The bottom-view wiring method is: load side 1( ), 2(-), with polarity on the load side; coil side 5, 6, with no polarity on the coil side. For PCB layout, unspecified tolerances are generally ±0.1mm; for outline dimensions, when tolerances are not specified, dimensions ≤1mm are ±0.2mm, dimensions >1mm and <5mm are ±0.3mm, and dimensions ≥5mm are ±0.5mm.
安全性の承認と適合性
- IEC 60664-1 の安全要件に準拠しています。
- RoHS対応品です。
- UL/C-UL、TUV、および CQC 認証は保留中です。
- ターゲット承認定格: 抵抗スイッチング 40A 450VDC 1000ops (1×103 動作) @85°C。
- の specific certification status is subject to the official certificates. Before selection, it is recommended to contact the manufacturer to confirm the latest certification progress.
典型的なアプリケーションシナリオ
新エネルギー車の事前充電 ：連続通電能力40A（85℃）、短時間耐量80A/60s、160A/5s、240A/3s、400A/0.6sを備え、プリチャージ回路のon/off制御に適しています。
新エネルギー車の暖房 ：定格負荷40A 450VDC、最大開閉電圧750VDC、PTC加熱などの高電圧加熱回路に適しています。
バッテリーの熱管理 / PTC 加熱制御 : 動作温度 -40°C ～ 85°C、AgSnO₂ 接点、車両内の高温および低温環境に適しています。
その他の PCB 実装シナリオ ：負荷側極性あり（1、2-）、コイル側無極性（5、6）、はんだ付け条件260℃±5℃/3～5秒。
具体的な選択は、実際の負荷、コイル電圧、寿命要件、認証ステータスに基づいて確認する必要があります。
設置および使用上の注意事項
初期性能パラメータを維持するために、製品を落としたり、外部から衝撃を与えたりしないでください。
銅製負荷引き出し端子のはんだ付け温度: 260°C ± 5°C、はんだ付け時間 3 ～ 5 秒。
の load side has polarity. Please connect 1( ) and 2(-) correctly; the coil side has no polarity.
の coil voltage must not exceed the maximum holding voltage for an extended period to avoid overheating or burnout.
このリレーはカスタム設計モデルです。提供されている例は参照のみを目的としています。詳細な選択については、Zhejiang Fanhar Electronics Co., Ltd.にお問い合わせください。
の specification is for reference only. Specifications are subject to change without notice.
よくある質問
Q1: FH80NE-40の主な用途は何ですか?
主に新エネルギー車のプリチャージ リレーや加熱リレーに使用され、バッテリーの熱管理、PTC 加熱制御、BMS/PDU、高電圧 DC 制御ループなどの PCB 実装シナリオでも使用できます。
Q2: FH80NE-40の定格負荷と最大開閉容量はどれくらいですか?
定格負荷：40A 450VDC（抵抗負荷）最大スイッチング容量: 22500VA。
Q3: 連続通電能力と短時間通電能力は何ですか?
85℃で40Aの連続通電能力があります。短時間通電能力: 80A/60s、160A/5s、240A/3s、400A/0.6s。
Q4: 最大開閉電圧と最大遮断電流はどれくらいですか?
最大スイッチング電圧: 750VDC;最大遮断電流: 50A (450VDC、≥1 動作)。
Q5: 接点形状、接点材質、接触抵抗は何ですか?
連絡フォーム: 1A ノーマルオープン。接点材質: AgSnO₂;初期接触抵抗：≦5mΩ（6VDC 20A）。
Q6: カスタマイズはサポートされていますか?注文方法は？
連絡フォーム: 1A ノーマルオープン。接点材質: AgSnO₂;初期接触抵抗：≦5mΩ（6VDC 20A）。
概要
の FH80NE-40 is a 40A high-voltage DC relay designed for high-voltage systems in new energy vehicles. It features a 40A 450VDC rated load, 750VDC maximum switching voltage, 40A@85°C continuous current-carrying capability, and short-time high-current capability. Its AgSnO₂ contacts, high insulation and dielectric withstand performance, fast operation, PCB mounting, and RoHS compliance make it suitable for high-voltage DC control scenarios such as pre-charging, heating control, PTC heaters, BMS, and PDU.
最新の仕様、認証証明書、サンプル サポート、カスタマイズされた製品の推奨事項については、Zhejiang Fanhar Electronics Co., Ltd.にお問い合わせください。
