DC アーク遮断が新しいエネルギーリレーにおける主要な設計課題である理由
Fanhar Electronics のエンジニアは、インバータや充電器の設計者から定期的にこの質問に答えます。なぜ標準 AC リレーを同等の DC 電圧定格で単純に使用できないのですか?答えはアーク物理学にあります。 AC 回路では、電流がサイクルごとに 2 回ゼロを通過し、スイッチング中に接点間のアークが自然に消滅します。 DC 回路にはそのようなゼロクロスがありません。一度開いた接点間にアークが形成されると、ギャップ間の電圧がアーク消滅しきい値を超える限り、アークは持続します。

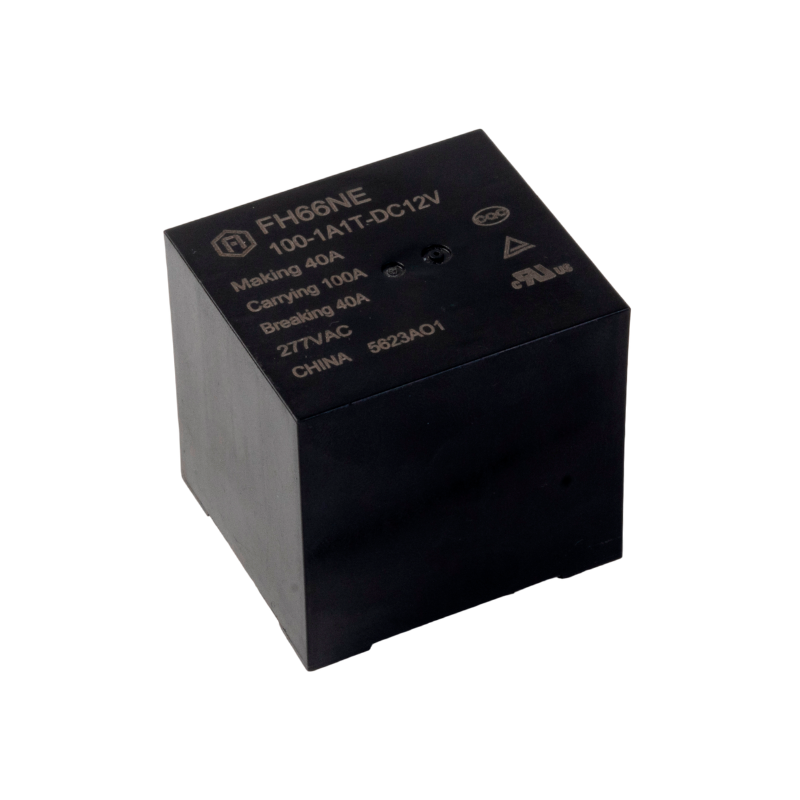

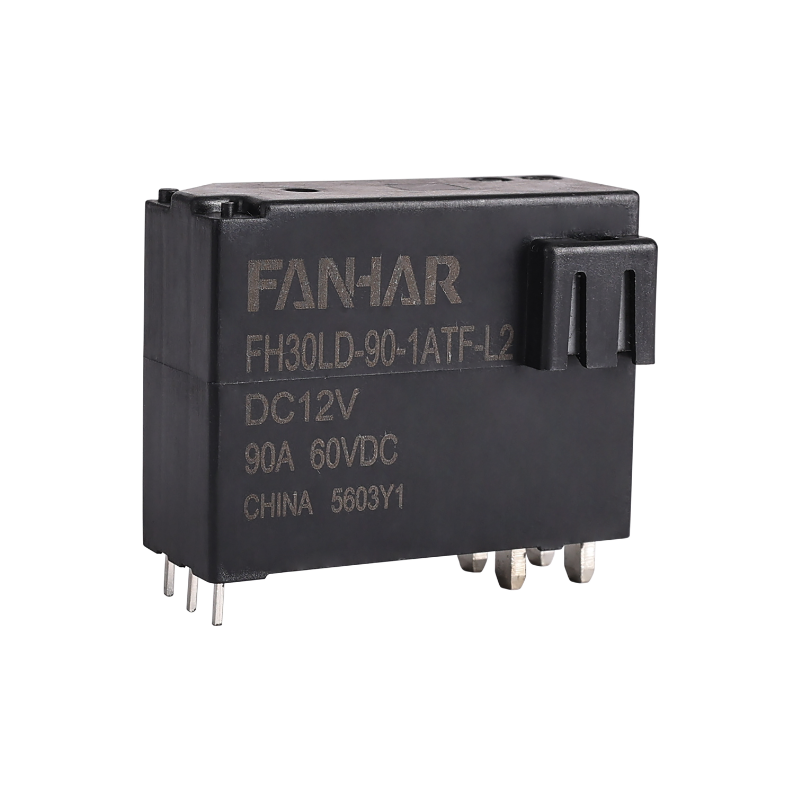

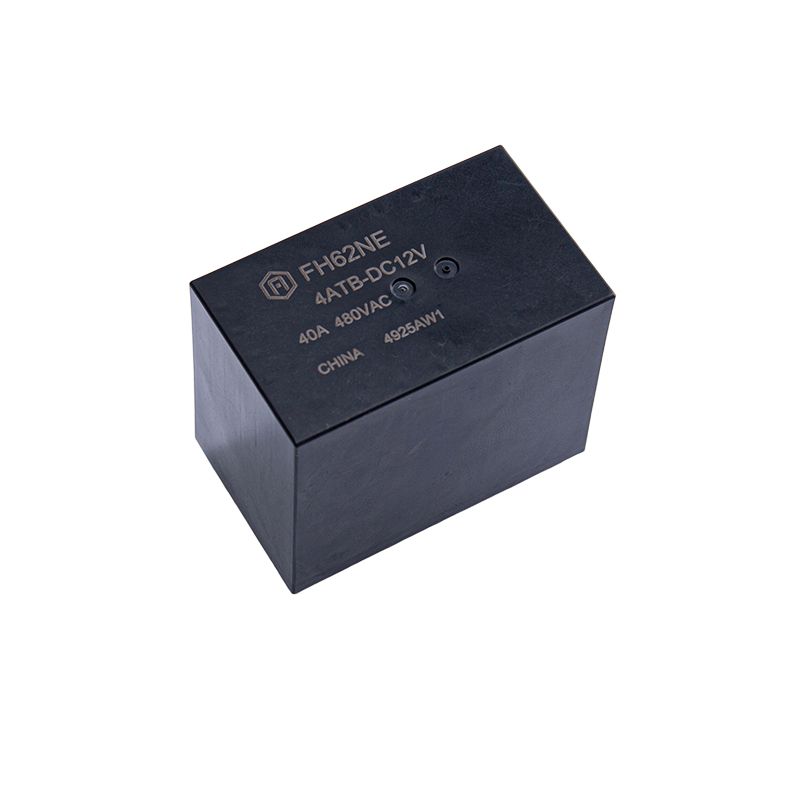

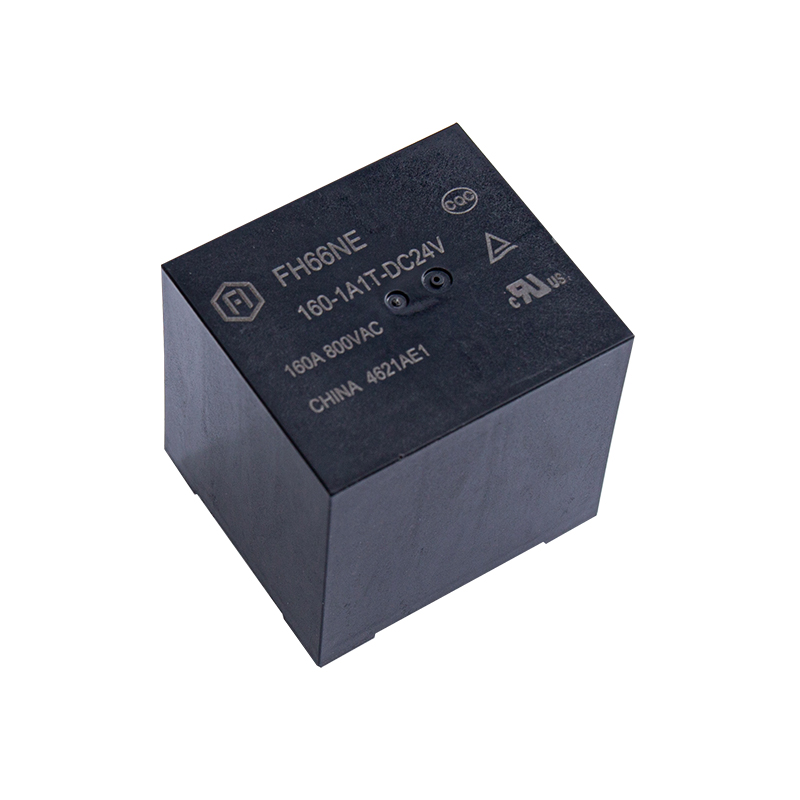

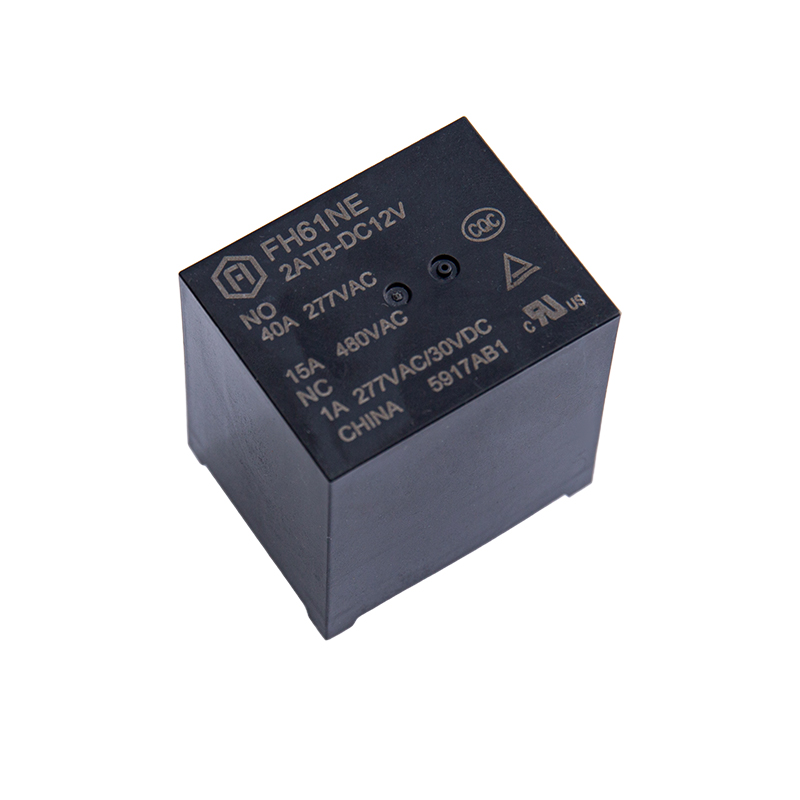

新しいエネルギーリレー 高電圧 DC サービス向けの製品は、次の設計手段を組み合わせてこれに対処します。 接触ギャップの拡大 アークを強制的に引き伸ばして冷却するため、磁気ブローアウト コイルがアークをセラミック アーク シュート内に偏向させ、持続的なアーク放電下でも低侵食となるように選択された接触材料を使用します。これらの機能がないと、600 ~ 1000 VDC のリレースイッチングが必要な時間内に遮断できず、接点の溶着や内部の炭化が発生して絶縁が損なわれる可能性があります。
DC接続の極性も重要です。多くの密閉型リレー設計は、アーク ブローアウト マグネットに対して特定の極性方向でのみ DC スイッチングを定格としています。極性を反転すると、実効消弧力が 30 ~ 50% 減少し、接点寿命が大幅に短くなる可能性があります。 PCB または端子台のレイアウトを最終決定する前に、必ずリレーのデータシートで極性要件を確認してください。
密閉型太陽光発電インバータ筐体内のリレーの熱管理戦略
ストリング インバータとマイクロインバータは、通常、直射日光が当たる屋外に設置されます。この場合、周囲温度がわずか 40 °C であっても、エンクロージャの内部温度は 70 °C ~ 85 °C に達することがあります。のために 太陽電池リレー そして 太陽光発電リレー これらのエンクロージャ内に取り付けられる場合、熱管理は二次的な考慮事項ではなく、接点容量とコイルの寿命の両方に直接影響します。
コイル抵抗は温度とともに増加します(約 銅巻線の場合は 0.4%/℃ )、つまり、室温で公称電圧の 80% で引き込むように設計されたリレーは、コイル電圧が供給範囲の下限にある場合、高温では確実に作動しない可能性があります。エンジニアは、周囲温度だけでなく、動作温度範囲全体にわたってプルイン電圧マージンを検証する必要があります。
接点側では、リレーのデータシートで公開されている連続電流軽減曲線は通常、自由空気対流を想定しています。エアフローの悪い密閉エンクロージャでは、実際のディレーティングは公表されている曲線よりも 15 ~ 25% 大きくなる可能性があります。基板スペースが許せば、計算された最大負荷電流よりも 1 つ大きい電流クラスのリレーを選択すると、コストに大きな影響を与えることなく、意味のある熱ヘッドルームが得られます。
EV充電インフラの機械的耐久要件
商用 EV 充電ステーションでは、ほとんどの産業用制御アプリケーションのスイッチング サイクルをはるかに超えています。混雑している DC 急速充電ステーションが完了する可能性があります 1 日あたり 40 ~ 80 回の充電セッション それぞれ、車両検出、プリチャージシーケンス、メインコンタクタ制御のために複数のリレー接続および切断操作が必要です。 10 年間の耐用年数にわたって、プライマリ スイッチング リレーだけで 150,000 ~ 300,000 回の機械的動作が蓄積される可能性があります。
EV充電リレー この義務を対象とする製品は、機械的耐久性 (無負荷での動作) と電気的耐久性 (定格負荷電流および定格負荷電圧での動作) の両方の目標を満たさなければなりません。 2 つの数値は同等ではありません。最大 DC 負荷での電気的耐久性は、通常、機械的耐久性定格の 10 分の 1 以下です。リレーのオプションを比較するときに機械的耐久性のみを指定することは、現場での早期故障につながるよくある調達ミスです。
メインコンタクタが閉じる前にバスコンデンサへの突入電流を制限するために使用されるプリチャージリレー回路は、特に注意が必要です。これらのリレーは、部分的な負荷条件下で頻繁に切り替わり、特定の故障モード、つまり低エネルギーのアーク放電が繰り返されることによる接触面の荒れを促進します。密封接点とプリチャージ位置に貴金属接点オーバーレイを備えたリレー タイプを使用すると、オープンフレーム設計と比較してメンテナンス間隔が大幅に延長されます。
再生可能エネルギー システム向けの高電圧 DC リレーとコンタクタの選択
間の境界 高電圧DCリレー そして DC contactors is frequently misunderstood in new energy system design. Relays and contactors share the same fundamental operating principle — an electromagnetic coil actuates a set of contacts — but they differ in current capacity, form factor, and the control circuit power they require. For 再生可能エネルギーリレー 10A ~ 100A の範囲では、密閉リレー パッケージは同等のコンタクタに比べて基板スペースと重量で大幅な利点があり、ラッチ構成ではコイルの消費電力が 1W 未満であることがよくあります。
実際の選択基準は、次の 3 つのパラメータに集約されます。
- 定格スイッチング電流: 一般にリレーは 100A までが推奨されます。それを超えると、コンタクタの容量あたりのコスト効率が高くなります。
- 動作電圧: 磁気ブローアウトを備えた密閉型リレーが最大 1500 VDC で利用可能になり、ほとんどの住宅用および商業用 PV ストリング電圧をカバーします。 1500 VDC を超える実用規模のアプリケーションには、通常、コンタクタ クラスのデバイスが必要です。
- 制御回路の統合: リレー コイルはマイクロコントローラーまたはゲート ドライバーの出力から直接駆動できます。ほとんどのコンタクタは専用の 24 VDC または AC コイル電源レールを必要とするため、BOM がさらに複雑になります。
当社は、住宅用蓄電インバーター、商用 PV コンバイナー ボックス、DC 結合バッテリー管理システムにわたって検証されたリレー ソリューションを提供し、電力変換チェーンの各ノードに適切なスイッチング デバイスを適合させる設計チームをサポートします。
