新エネルギー発電、エネルギー貯蔵システム、および電気自動車の充電パイルが急速に普及している現在、回路内の主要なスイッチング部品としての新エネルギーリレーは、その通電能力、安全絶縁レベル、および長期信頼性を通じて、完全な機器の安定した動作に直接影響を与えます。 FH20T は、これらのニーズに合わせて設計されたハイパワー プリント基板 リレーです。 43Aのスイッチング能力、1フォームA接点、2.0mm接点ギャップオプション、コイル省エネ保持機能を備えており、太陽光発電インバータ、充電パイル、その他のアプリケーションに最適です。

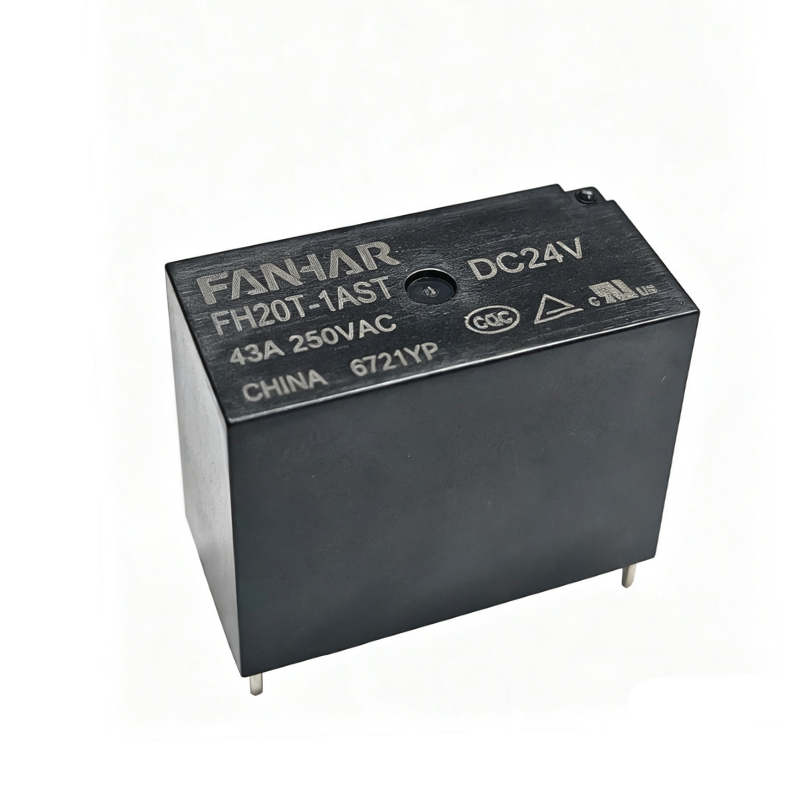

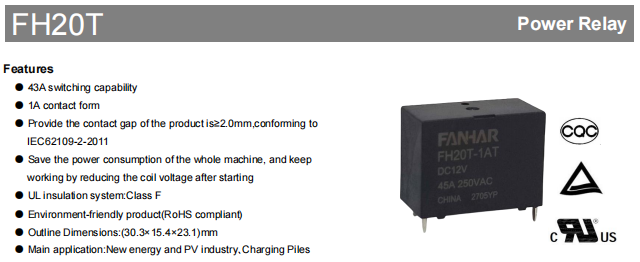

FH20T 43A 新エネルギーリレー FANHAR FH20T は、43A スイッチング機能、1 フォーム A 接点、およびオプションの 2.0mm 接点ギャップを備えた PCB リレーです。 IEC62109-2:2011 に準拠しており、新エネルギー、太陽光発電、充電パイルなどの用途に適しています。動作を維持するために起動後のコイル電圧の低減をサポートし、全体の消費電力を節約します。 UL クラス F 絶縁システムを備えており、RoHS に準拠しています。 製品を見る→ 主な利点: 安全、効率的、高温耐性
十分な接触ギャップ、太陽光発電の安全基準を満たす
リレーの内部接点が開いた後のギャップは、絶縁の安全性に直接影響します。 FH20T には 2 つの接点ギャップ オプションがあり、標準の Nil タイプは 1.8mm、BG タイプは 2.0mm です。製品の接点ギャップが2.0mm以上の場合、IEC62109-2:2011「太陽光発電システム用電力変換器の安全要件」に適合します。太陽光発電インバータや充電パイルなどの高電圧アプリケーションの場合、BG バージョンを選択すると、安全絶縁要件をより適切に満たすことができます。
起動後の保持電圧を下げ、全体の消費電力を大幅に低減
FH20T は、動作を維持するために起動後にコイル電圧を下げる動作戦略をサポートしています。リレーが引き込まれた後は、接点を閉じた状態に保つために、より低いコイル電圧を維持するだけで済みます。連続全電圧駆動と比較して、コイルの消費電力を効果的に低減できます。データシートに記載されている保持電圧の推奨事項は次のとおりです。
- 周囲温度 23°C: 保持電圧 40% ~ 70% Un
- 周囲温度 85°C: 保持電圧 40% ~ 55% Un
この機能は、システムの温度上昇と電力損失を軽減するのに役立ち、充電パイル、インバータ、および長期待機または連続運転が必要なその他の機器に適しています。
高温環境に適応するUL Class F絶縁システム
FH20TはUL Class F絶縁システムを採用しており、高温環境下でも絶縁信頼性を維持できます。動作周囲温度範囲は -40°C ~ 85°C で、新エネルギーおよび産業制御シナリオの幅広い温度要件に適応します。
環境に優しい材料、RoHS準拠
この製品はRoHS環境要件に準拠しており、鉛、水銀、六価クロムなどの有害物質を含んでいません。欧州連合など環境規制が厳しい地域の輸出要件にも対応できます。
負荷容量と電気的パラメータ
FH20T の接点システムには AgSnO₂ 材料が使用されており、耐溶接性と耐アーク浸食性を兼ね備えています。初期接触抵抗は100mΩ以下(DC6V 1A試験条件下)に抑えられており、導通損失が低く抑えられています。絶縁性能は、初期絶縁抵抗1000MΩ(DC500V)、開放接点間耐電圧AC2500V/1min、コイル-接点間耐電圧AC4500V/1minと高低圧絶縁に十分な安全マージンを持っています。動作時間は 20 ミリ秒以下、リリース時間は 10 ミリ秒以下で、ほとんどの産業用制御およびパワー エレクトロニクス アプリケーションの応答速度要件を満たしています。
主な負荷と電気的パラメータ
| アイテム | パラメータ |
|---|---|
| お問い合わせフォーム | 1A |
| 接点材質 | AgSnO₂ |
| 定格荷重 | 43A 250VAC |
| 最大。スイッチング電圧 | AC277V |
| 最大。スイッチング電流 | 43A |
| 最大。スイッチング容量 | 11250VA |
| 分。許容荷重 | DC5V 100mA |
| 接触抵抗 | ≤100mΩ (DC6V 1A) |
| 絶縁抵抗 | 1000MΩ(DC500V) |
| 絶縁耐力 | オープン接点間:2500VAC、1min; コイルと接点間:AC4500V、1min |
| 稼働時間 | ≤20ms |
| リリース時間 | ≤10ms |
| 終了 | PCB |
コイル仕様と省エネ保持
FH20T は、DC5V、DC12V、DC24V の 3 つの標準コイル電圧を提供し、すべて公称電力は 3800mW です。異なるコイル電圧は異なる動作電圧、解放電圧、定格電流、およびコイル抵抗に対応するため、ユーザーはシステム制御電圧に応じて迅速に一致させることができます。動作電圧は、リレーを確実に引き込むために必要な最小電圧であり、駆動電圧がこの値を下回らないように設計する必要があります。リリース電圧はパワーオフ リセットの感度を決定します。
コイル仕様
| 公称 電圧 | 動作電圧 VDC | 解除電圧 VDC | 定格電流 (±10%) | 耐衝突性 (±10%) | 公称 パワー | 最大電圧 |
|---|---|---|---|---|---|---|
| DC5V | ≤3.75 | 0.25 | 760mA | 6.60Ω | 3800mW | DC6.0V |
| DC12V | ≤9.00 | 0.60 | 316.7mA | 37.9 | DC14.4V | |
| 許容範囲 | 0.1%~5% | 1.20 | 158.3mA | 151.6 | DC28.8V |
推奨保持電圧: 周囲温度 23°C では、保持電圧は 40% ~ 70% Un です。 85°C では 40% ~ 55% Un です。起動後の保持電圧を下げることで、リレーの引き込みを維持しながらコイルの消費電力を効果的に低減し、装置全体の省エネ設計を実現します。システムの消費電力要件が極めて高い場合は、より高いコイル電圧 (24V など) を選択できます。動作電流が小さくなり、減圧ホールド機能によりトータル消費電力をさらに低減できます。
機械的強度と環境適応性
新エネルギー機器は、振動、衝撃、幅広い温度変化に直面することがよくあります。 FH20T は機械的性能に優れています。機能的耐衝撃性は 196m/s² (20g)、破壊的耐衝撃性は 980m/s² (100g) に達し、輸送や設置中の偶発的な衝突に対処するのに十分です。耐振動性は10Hz~55Hz、振幅1.5mmで、ファンやコンプレッサーなどの振動源の近くでも安定した動作を実現します。動作温度範囲は-40°C ~ 85°C、湿度許容範囲は 5% ~ 85% で、湿気の多い環境に適応します。
| アイテム | パラメータ |
|---|---|
| 耐衝撃性 | 機能: 196m/s² (20g); 破壊力: 980m/s² (100g) |
| 耐振動性 | 10Hz~55Hz、1.5mm DA |
| -40℃~85℃ | 0.1%~5% |
| 動作湿度 | 5%~85% |
| 機械的寿命 | 2×10⁵ オペレーション |
| 電気的寿命 | 43A 250VAC、2×10⁴ops (ON/OFF=1s/9s、室温) |
| 重量 | 約23g |
寿命はAC43A 250V、ON/OFF比1s/9s、常温条件で機械的寿命は2×105回、電気的寿命は2×104回です。上記寿命データはデータシートに記載の試験条件における参考値です。実際の寿命は負荷の種類、スイッチング周波数、周囲温度、その他の要因によって影響されます。充電パイルやインバーターなどの機器の場合、この寿命レベルは数年間の通常の使用サイクルに耐えることができます。
使用環境に応じた構築と選定
FH20T には 2 つの内部構造保護方式があり、実際の作業環境の清浄度に応じて選択できます。
- 耐フラックス処理:H₂S、SO₂、NO₂、導電性粉塵などの腐食性ガスのないクリーンな環境に適しています。はんだ付け時のフラックスの侵入を防ぐことができ、コスト的にも有利です。
- プラスチック密封: 腐食性ガスや粉塵が含まれる可能性がある産業現場や屋外キャビネットなどの非クリーンな環境に推奨します。プラスチックで密閉された構造により、外部汚染物質をより効果的に隔離し、長期にわたって低い接触抵抗を確保できます。
2 つの構造の外形寸法は同じで、30.3mm (L) × 15.4mm (W) × 23.1mm (H) です。標準的な PCB ピン取り付けを使用します。 PCB レイアウト公差は ±0.1mm 以内に管理することを推奨します。外形寸法公差については、データシートの詳細な注釈を参照してください。
代表的な用途
FH20T は主に新エネルギー、太陽光発電産業、充電杭向けに設計されています。これらのアプリケーションでは、43Aのスイッチング能力、高い絶縁性能、コンパクトな設置面積が要求される負荷スイッチングおよび電力制御用のPCB実装パワーリレーとして使用されます。
太陽光発電インバータおよび太陽光発電システム
FH20T は、負荷スイッチング、補助電源制御、および出力制御のために太陽光発電インバーターおよび PV システムで使用できます。 IEC62109-2:2011に準拠した設計が必要な場合は、コンタクトギャップ2.0mmのBGバージョンを選択できます。
充電パイル
充電杭では、FH20T を内部電源スイッチング、出力制御、補助負荷制御に使用できます。 43A スイッチング機能と PCB 実装により、コンパクトな充電機器の設計に適しています。
新エネルギー設備
その他の新エネルギー機器に対して、FH20T は電力制御および負荷スイッチング用のスイッチング ソリューションを提供します。リレーを連続通電に使用する場合は、周囲温度、PCB 銅箔、端子温度の上昇に基づいてディレーティングを評価する必要があります。
よくある質問
Q1: FH20T のコイル電圧仕様は何ですか?
標準コイル電圧には DC5V、DC12V、DC24V があり、すべて公称電力は 3800mW です。具体的な動作電圧、解除電圧、コイル抵抗については上記「コイル仕様」表をご参照ください。
Q2: フラックス防止処理とプラスチックシールのどちらを選択すればよいですか?
使用環境の清浄度に応じて判断します。フラックス防止処理を使用するには、清浄な環境 (H₂S、SO₂、NO₂、粉塵、その他の汚染物質などの腐食性ガスがない) を推奨します。非清浄環境(上記の腐食性ガスや汚染物質を含む)では、プラスチック密閉型の使用をお勧めします。
Q3: 製品は環境要件を満たしていますか?
はい、FH20TはRoHS対応製品です。
Q4: FH20Tの43Aは連続通電能力ですか、それともスイッチング能力ですか?
データシートでは、定格負荷 43A 250VAC (抵抗負荷)、最大スイッチング電流 43A、最大スイッチング容量 11250VA と規定されています。連続通電で使用する場合は、周囲温度、プリント基板の銅箔、端子温度の上昇などを考慮してディレーティング評価を行ってください。
結論
FH20T 新エネルギーリレーは、43A スイッチング能力、BG バージョン ≥2.0mm 安全ギャップ、IEC62109-2:2011 準拠、UL クラス F 絶縁システム、およびコイル電圧低減保持機能をコア競争力としています。太陽光発電インバーターの厳格な安全絶縁要件を満たすだけでなく、電気自動車の充電パイルにおける大電流と長寿命の追求にも適応します。コンパクトな PCB 設計と柔軟な環境適応性により、新エネルギー電源製品の信頼性の高いスイッチング コンポーネントとなっています。
その他のコイル電圧モデルやカスタマイズ サービスについては、当社のテクニカル サポート チームにお問い合わせください。仕様は予告なく変更される場合があります。最新の公式データシートを参照してください。
