新エネルギーリレー FH20シリーズ：新エネルギー・充電設備向け高信頼切替ソリューション

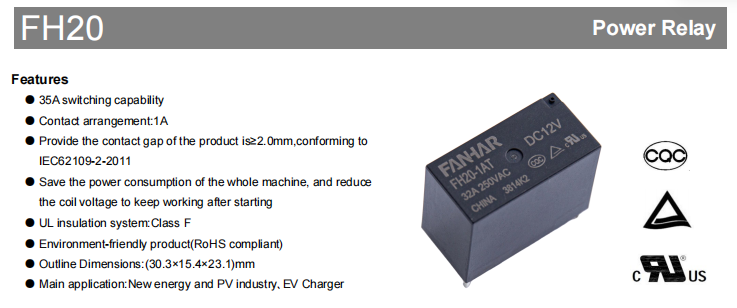

主な利点: 安全、効率的、耐熱性

太陽光発電の安全基準を満たす適切な接触ギャップ

リレーが開いた後の接点ギャップは、絶縁の安全性に直接影響します。 FH20 シリーズは 2.0 mm 以上の接点ギャップを備えており、IEC 62109-2-2011 規格「太陽光発電システムで使用する電力コンバータの安全要件」に完全に準拠しています。 太陽光発電インバータの場合、この規格は必須です。 2.0 mm のギャップにより、過電圧条件下でも効果的なアーク遮断が保証され、下流の回路とオペレータの安全が保護されます。

スタート後のホールド電圧を低減してシステムの消費電力を大幅に削減

FH20 は、最初のピック後にコイル電圧を下げる動作戦略を採用しています。アップ。リレーが閉じると、接触状態を維持するために必要なコイル電圧は低くなり、連続フル動作と比較してコイルの消費電力が大幅に削減されます。電圧駆動。たとえば、12 V モデルの場合、保持力はピックアップに必要な 1400 mW をはるかに下回ります。この機能は、長時間のスタンバイまたは連続動作を必要とする充電器やインバーターにとって特に有益で、システムの温度上昇とエネルギー損失を効果的に低減します。

より高い温度耐性を実現するULクラスF絶縁システム

絶縁システムの耐熱定格により、高温条件下でのリレーの寿命が決まります。 FH20 シリーズは、UL 認定のクラス F 絶縁システムを使用しており、コイルの高温を最大限に高めることができます。スポット温度 155 °C - 一般的なクラス B (130 °C) より 25 °C 高い。これは、周囲温度が 85 °C であってもリレーには十分な熱的余裕があることを意味し、密閉された、換気の悪い、または屋外の高温環境に設置される機器に特に適しています。

環境に優しい材料、RoHS準拠

この製品は、接点からハウジングに至るまで、RoHS 要件を満たす材料を使用しており、鉛、水銀、六価クロム、その他の有害物質を含まず、バリアを確保しています。EUなど環境規制が厳しい地域へは自由に輸出できる。

負荷容量と電気的パラメータ

FH20シリーズは、接点材質にAgSnO₂（酸化銀錫）を採用した1A接点配列（単極単投、常開）を採用しています。この材料は溶接やアーク侵食に対する優れた耐性を備えているため、高電流抵抗負荷の頻繁なスイッチングに特に適しています。

主な電気定格を以下の表にまとめます。

低い接触抵抗により導通損失が最小限に抑えられ、高い絶縁耐力により高低電圧絶縁に十分な安全マージンが提供されます。動作時間とリリース時間は、ほとんどの産業用制御およびパワー エレクトロニクス アプリケーションの応答速度要件を満たしています。

コイル仕様と選定ガイド

FH20 は、5 V ～ 24 V の複数の標準コイル電圧を提供し、すべて定格電力は 1400 mW です。システム制御電圧に素早く適合できるように、一般的に使用されるモデルの主要な電気パラメータを以下にまとめます。

選択のヒント : 動作電圧は信頼性の高いピックアップに必要な最低電圧です。駆動電圧はこの値を下回らないように設計する必要があります。リリース電圧はドロップの感度を決定します電源オフ時に消灯します。超低消費電力が重要な場合は、動作電流が低いため、より高いコイル電圧 (24 V など) を選択することができ、スタート後のホールド機能と組み合わせることで、総消費電力をさらに削減できます。

機械的堅牢性と環境適応性

新エネルギー機器は、振動、衝撃、幅広い温度変化に直面することがよくあります。 FH20 シリーズは機械的性能に優れています。

耐衝撃性 : 機能的衝撃は最大 196 m/s² (20 g)、破壊的衝撃は最大 980 m/s² (100 g) で、輸送および設置中の偶発的な衝撃に十分耐えることができます。

耐振動性 : 振幅 1.5 mm で 10 Hz ～ 55 Hz、ファンやコンプレッサーなどの振動源の近くでも安定した動作を保証します。

使用温度範囲 : -40 °C ~ 85 °C、中国のほとんどの地域の屋外条件をカバーします。湿気の多い環境では、湿度許容範囲が 5 % ～ 85 % です。

耐久性に関しては、機械的寿命は 2×10⁵ 動作ですが、電気的寿命 (抵抗負荷、32 A 250 VAC、ON/OFF = 1 秒 / 9 秒) は 3×10⁴ 動作に達し、充電器、インバータ、および同様の機器での数年間の通常の使用に耐えます。

エンクロージャのスタイルと環境の選択

FH20 には 2 つの内部保護タイプがあり、実際の作業環境の清浄度に応じて選択できます。

耐フラックスタイプ : 腐食性ガス (H₂S、SO₂、NO₂ など) や導電性粉塵のないクリーンな屋内環境に適しています。はんだ付け時のフラックスの侵入を防ぎ、コスト面でも有利なタイプです。

プラスチック密閉タイプ : 工場現場や屋外キャビネットなど、腐食性ガスや粉塵が含まれる可能性がある不潔な環境に推奨します。密閉構造により外部汚染物質をより効果的に隔離し、長期間の保証を実現します。低い接触抵抗を意味します。

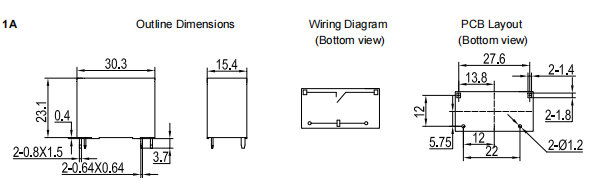

どちらのタイプも外形寸法は同じです: 30.3 mm (L) × 15.4 mm (W) × 23.1 mm (H)。標準的な PCB ピン取り付け用に設計されており、重量は約 20.7 g です。 PCB レイアウトの公差は ±0.1 mm 以内に制御する必要があります。外形寸法公差については、データシートの詳細な注記を参照してください。

国際的な承認の概要

FH20 シリーズは主要な世界市場で必要な安全認証を取得しているため、最終製品の輸出が容易になります。

3 つの認証はすべて AgSnO₂ 接点を使用し、温度クラス 85 °C で連続 32 A と最大 35 A の両方の定格をカバーし、極端な動作条件下での準拠を保証します。
