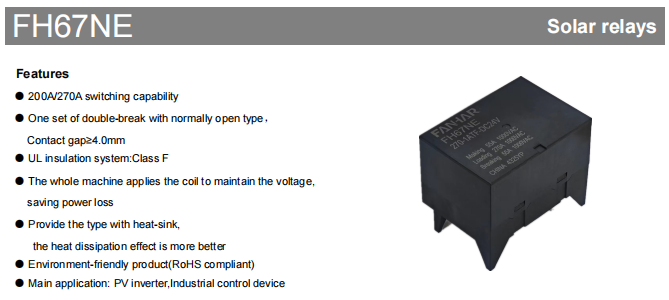

製品概要
の FH67NE 高性能、高出力です 新エネルギーリレー Zhejiang Fanhar Electronics (FANHAR) によって太陽光発電新エネルギーおよび産業用高負荷アプリケーション向けに開発されました。 200A と 270A の 2 つの接点スイッチング機能オプションがあり、接点ギャップが 4.0mm 以上のダブルブレーク、ノーマルオープン接点の 1 セットを備えています。接点材料として AgSnO₂ を使用するリレーは、1000VAC で最大 220A (200A バージョン) または 275A (270A バージョン) をスイッチングでき、最大スイッチング容量はそれぞれ 220,000VA と 275,000VA です。卓越した電気性能、厳密な安全設計、包括的な国際認証を備えた FH67NE は、PV インバータ、エネルギー貯蔵システム、産業用制御装置などの要求の厳しいアプリケーションにおけるコア スイッチング コンポーネントとなっています。
世界的な太陽光発電の設置容量が増加し続け、エネルギー貯蔵産業が急速に拡大するにつれ、新しいエネルギーシステムでは、大電流搬送能力、高電圧の安全マージン、長期信頼性の点でリレーにますます厳しい要件が課せられています。 FH67NE は、まさにこの業界のトレンドに対応して開発された Fanhar の主力新エネルギーリレー製品であり、高出力、高安全性、低エネルギー消費のリレーに対する緊急の市場ニーズに効果的に対応します。
セレクションガイド: 200A と 270A バージョンの比較
の FH67NE series offers two current ratings – 200A and 270A – with the core difference lying in the main terminal structure design, enabling engineers to flexibly choose based on actual load requirements:

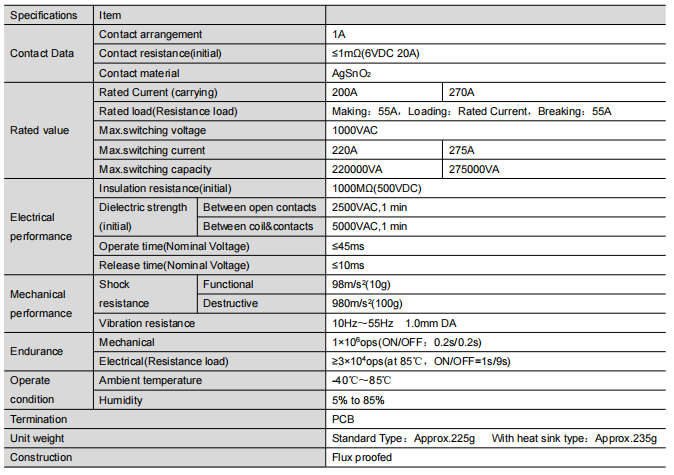

| パラメータ | FH67NE200 | FH67NE 270 |
|---|---|---|
| 定格電流（通電時） | 200A | 270A |
| 最大。スイッチング電流 | 220A | 275A |
| 最大。スイッチング容量 | 220,000VA | 275,000VA |
どちらのバージョンも、接点ギャップ (≥4.0mm)、絶縁クラス (クラス F)、コイルパラメータ、および全体の寸法は同一です。選択は主に実際の負荷電流とシステムのスイッチング容量要件に基づいて行う必要があります。
主要な技術的利点
高圧安全のための二重遮断構造
の product features a single set of double-break, normally open contact configuration with a contact gap ≥4.0mm. The double-break design creates two series-breaking arcs during disconnection, effectively enhancing arc extinguishing capability. Combined with the large contact gap of over 4.0mm, it significantly improves electrical isolation performance under high-voltage conditions, ensuring safe disconnection at 1000VAC.
高温と長寿命を実現するクラス F 絶縁システム
の UL insulation system meets Class F requirements, allowing insulation materials to withstand continuous operating temperatures of 155°C. Together with a wide operating temperature range of -40°C to 85°C, the FH67NE maintains stable electrical performance and service life even in high-temperature environments such as outdoor PV power stations and industrial distribution cabinets.

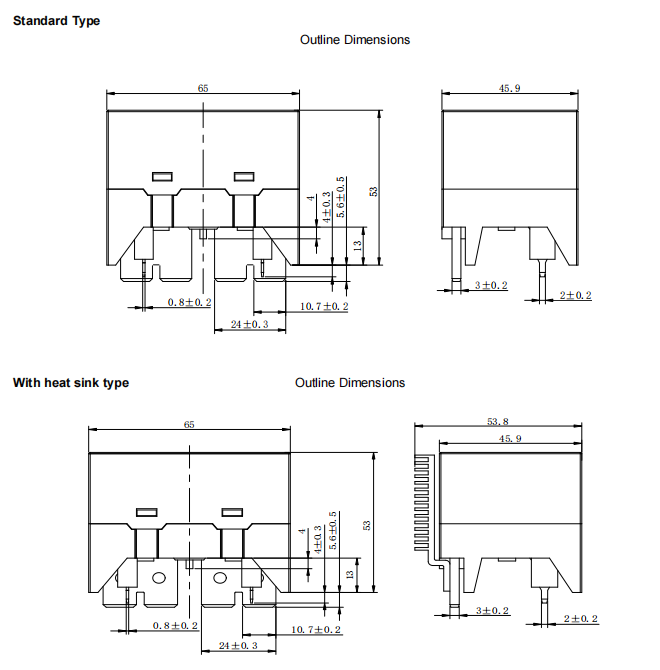

熱管理を強化するオプションのヒートシンク設計
の FH67NE is available with an optional heat sink model, offering significantly better heat dissipation than the standard version. This design is particularly suitable for applications involving sustained high-current conduction or high ambient temperatures, effectively reducing relay temperature rise and extending electrical life.
環境に準拠し、世界的に適応可能
の product complies with RoHS environmental directives and has obtained UL, TÜV, and CQC international certifications, providing strong global market access capability.
コアの電気的性能
負荷能力
の FH67NE has a rated current (carrying) of 200A (270A for the 270A version). Its rated load (resistive) conditions are: Make 55A, Carry rated current, Break 55A. Maximum switching voltage is 1000VAC, maximum switching current is 220A (200A version) / 275A (270A version), and maximum switching capacity is 220,000VA (200A version) / 275,000VA (270A version).
接触信頼性
初期接触抵抗は ≤1mΩ (6VDC 20A でテスト) で、極めて低い伝導損失を保証し、大電流アプリケーションの厳しい低発熱要件を満たします。
絶縁性と絶縁耐力
初期絶縁抵抗は1000MΩに達します(500VDCでテスト)。耐電圧性能は優れており、開いた接点間は 2500VAC/1 分、コイルと接点間は 5000VAC/1 分で、システムに十分な安全マージンを提供します。
応答時間
動作時間 (公称電圧時) ≤ 45ms、リリース時間 (公称電圧時) ≤ 10ms で、高速かつ信頼性の高い応答を提供し、PV インバーターやその他の機器の急速なスイッチング制御の要求に対応します。
コイル仕様と省エネ運転
の FH67NE is available in five coil voltage options: DC 6V, 9V, 12V, 24V, and 48V, with a rated power consumption of only 4W. Detailed parameters for each specification are as follows:
| 定格電圧 | 動作電圧 (VDC) | 解除電圧(VDC) | 定格電流(±10%) | コイル抵抗(±10%) | 公称電力 | 持続電圧 | 最大電圧 |
|---|---|---|---|---|---|---|---|
| DC 6V | ≤4.50 | ≥0.30 | 666.7mA | 9Ω | 4W | 55%～100%Un (周囲温度23℃) 55%～60%Un (周囲温度85℃) | DC7.2V |
| DC9V | ≤6.75 | ≥0.45 | 444.4mA | 20.3Ω | DC10.8V | ||
| DC12V | ≤9.00 | ≥0.60 | 333.3mA | 36Ω | DC14.4V | ||
| DC24V | ≤18.00 | ≥1.20 | 166.7mA | 144Ω | DC28.8V | ||
| DC48V | ≤36.00 | ≥2.40 | 83.3mA | 576Ω | DC57.6V |
操作上の注意:。
の coil sustaining voltage is applied 100ms after rated voltage application, with a sustaining voltage range of 55%～100% Un (at 23°C ambient) / 55%～60% Un (at 85°C ambient).
コイルの過熱や損傷を避けるため、最大維持電圧を超える電圧を連続的に印加しないでください。 の maximum sustaining voltage refers to the maximum voltage the relay can withstand for a short period.
典型的なアプリケーションシナリオ
FH67NE は、PV システムの中核スイッチング要素として、DC 側と AC 側の両方で安全なメイク/ブレーク制御を処理します。 200A/270A の高通電容量により、高出力 PV ストリングの電流需要を容易に管理できるほか、4.0mm 以上の接点ギャップと 5000VAC のコイル対接点の耐電圧により、高電圧アプリケーションに十分な安全マージンが提供されます。
バッテリーエネルギー貯蔵システムでは、FH67NE はバッテリーパックの充放電制御と保護に使用されます。磁気ラッチ設計によって実現される低消費電力は、ESS の厳しいエネルギー効率要件に完全に適合し、その広い動作温度範囲により、屋外の保管キャビネットや同様の環境でも安定した動作が保証されます。
高電力産業機器の負荷スイッチング向けに、FH67NE は信頼性の高いオン/オフ制御ソリューションを提供します。優れた耐振動性と耐衝撃性、および最大 100 万回の動作寿命を誇る機械的寿命により、さまざまな過酷な産業現場の環境に対応できます。
認証と品質保証
の FH67NE series has obtained UL, TÜV, and CQC international certifications and complies with RoHS environmental standards, fully meeting the market access requirements of major global regions.
国家ハイテク企業として、Fanhar Electronics は ISO9001 品質マネジメント システム、ISO14001 環境マネジメント システム、ISO45001 労働安全衛生マネジメント システムの認証を取得しています。同社は年間売上高の 5% ～ 8% を研究開発に投資しており、40 件を超える国内実用新案特許および発明特許を取得しています。設計、原材料調達、製造をカバーする全プロセスの品質管理システムにより、すべての FH67NE リレーが一貫した信頼性の高い品質を保証します。
結論
の FH67NE high-power new energy relay integrates core advantages including ultra-high current-carrying capacity (200A/270A), double-break safety structure (≥4.0mm gap), Class F insulation system, magnetic latching low-power design, and optional heat sink enhancement. As Fanhar’s flagship product for the new energy and industrial high-load markets, it has passed UL, TÜV, and CQC international certifications and complies with RoHS requirements. It is already widely used in PV inverters, energy storage systems, and industrial control equipment. Whether you are designing a high-power PV inverter or developing a high-reliability energy storage system, the FH67NE is a trustworthy key component choice.
よくある質問
Q1: FH67NE 200A バージョンと 270A バージョンの主な違いは何ですか?
の core differences lie in current-carrying capacity and main terminal structure. The 270A version has a maximum switching current of 275A and maximum switching capacity of 275,000VA, with a slotted main terminal bottom; the 200A version has a maximum switching current of 220A and maximum switching capacity of 220,000VA, with a non-slotted main terminal bottom. Both versions share the same contact gap, insulation class, coil parameters, and outline dimensions.
Q2: コンタクト ギャップ ≥4.0mm にはどのような実際的な利点がありますか?
の large contact gap of over 4.0mm significantly improves the relay’s electrical isolation capability: ① reduces arc restrike risk, enhancing disconnection reliability; ② meets the strict clearance requirements of high-voltage applications; ③ combined with the double-break structure, forms a dual safety barrier ensuring safe operation at 1000VAC.
Q3: ヒートシンク モデルはどのようなシナリオに推奨されますか?
の heat sink model is particularly recommended for: ① outdoor PV power stations with high ambient temperatures; ② applications requiring prolonged high-current conduction; ③ high-reliability systems with strict temperature rise limits. Its heat dissipation is significantly better than the standard version, effectively reducing relay temperature rise and extending electrical life. However, note that the heat sink is electrically live, so a 10mm safety clearance must be maintained during installation.
Q4：FH67NEの環境適応性はどの程度ですか？
動作温度範囲 -40℃～85℃、湿度範囲 5%～85%。耐振動性10Hz～55Hz/1.0mm DA、耐衝撃性能98m/s²(10g)、破壊耐衝撃性980m/s²(100g)を実現し、屋外太陽光発電所や産業配電などのさまざまな過酷な環境の要件を満たします。
Q5: サンプルや技術サポートは提供できますか?
Fanhar Electronics は、顧客の要件に基づいてサンプルの提供と技術選択の支援をサポートします。特別なカスタマイズのニーズ (構造、パラメーター調整など) については、Fanhar 販売チームまたはテクニカル サポート チームにお問い合わせください。この製品紹介は参考用です。仕様は予告なく変更される場合があります。最新の技術文書については、Fanhar 営業チームにお問い合わせください。
