電流検知と保護をマスターする: 変流器と電流センサー変圧器の詳細

スマートホームから産業オートメーション、再生可能エネルギーに至るまで、現代の電気システムでは、正確な電流測定と信頼性の高い保護が不可欠です。これらの機能の影の主役は、次のような精密機器です。 変流器 およびその特殊なバリアント。それぞれの役割を理解することで、エンジニアや調達専門家は、安全性、効率性、システムの寿命を向上させる情報に基づいた意思決定を行うことができます。

1. 基本概念: コアコンポーネントの定義

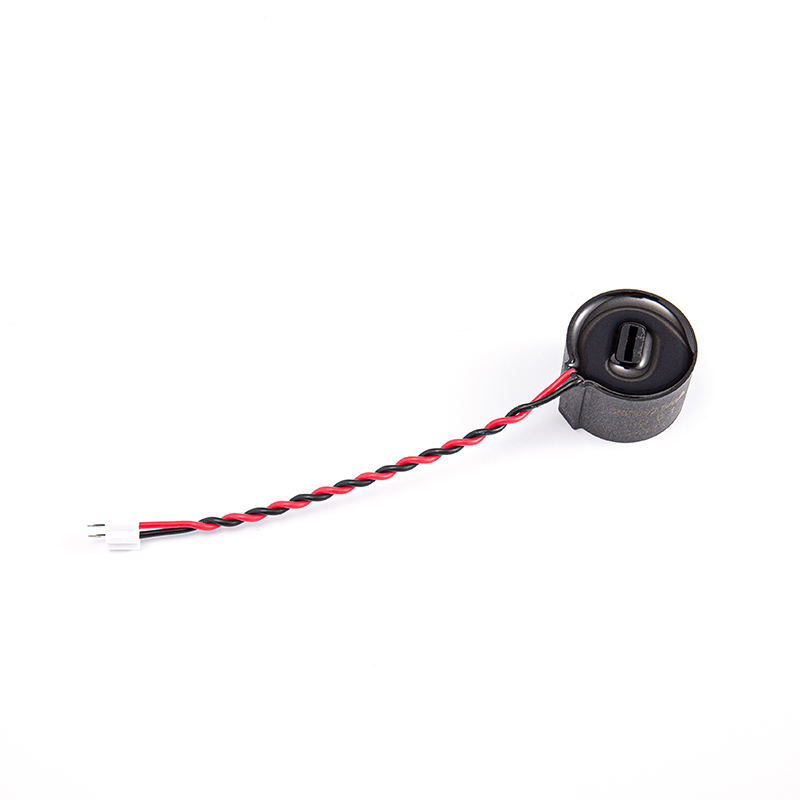

同じ意味で使われることも多いですが、 変流器 (CT)、 電流センサートランス , 電流測定トランス 、そして 保護リレーCT 独特の目的を果たします。標準 変流器 高い一次電流を安全な測定可能なレベルまで降圧します。の 電流センサートランス 直接マイクロコントローラー インターフェイス用の信号調整機能を統合します。の 電流測定トランス 請求と監視において、広範囲にわたる高精度を優先します。最後に、 保護リレーCT は、障害状態でも線形を維持するように設計されており、保護リレーが正しく動作することが保証されます。

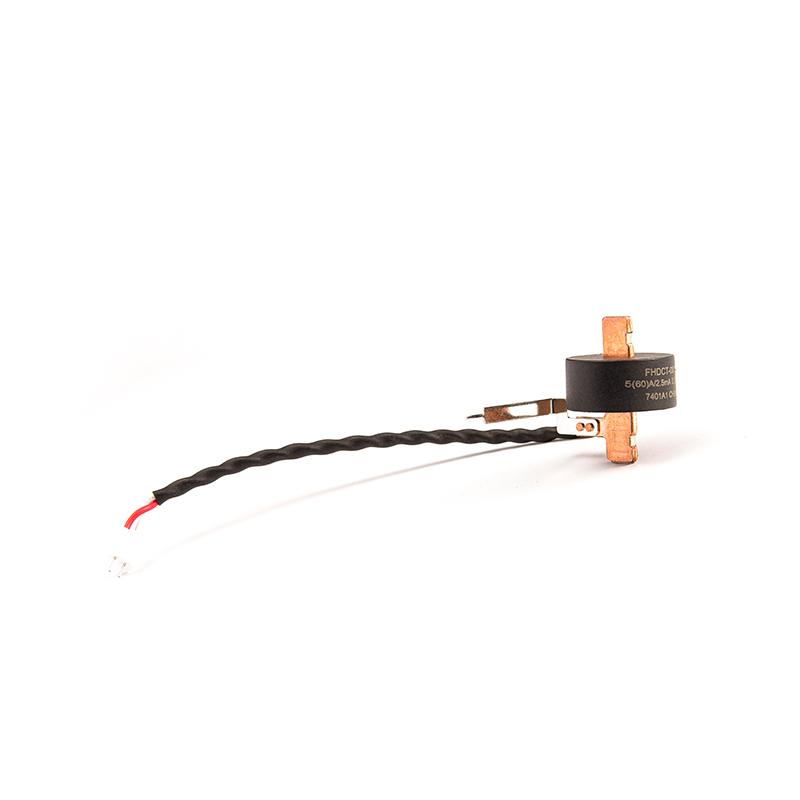

• 変流器 (CT): 汎用の電気的に絶縁されたセンシング。
• 電流センサートランス: 増幅/出力信号用の組み込み電子機器。

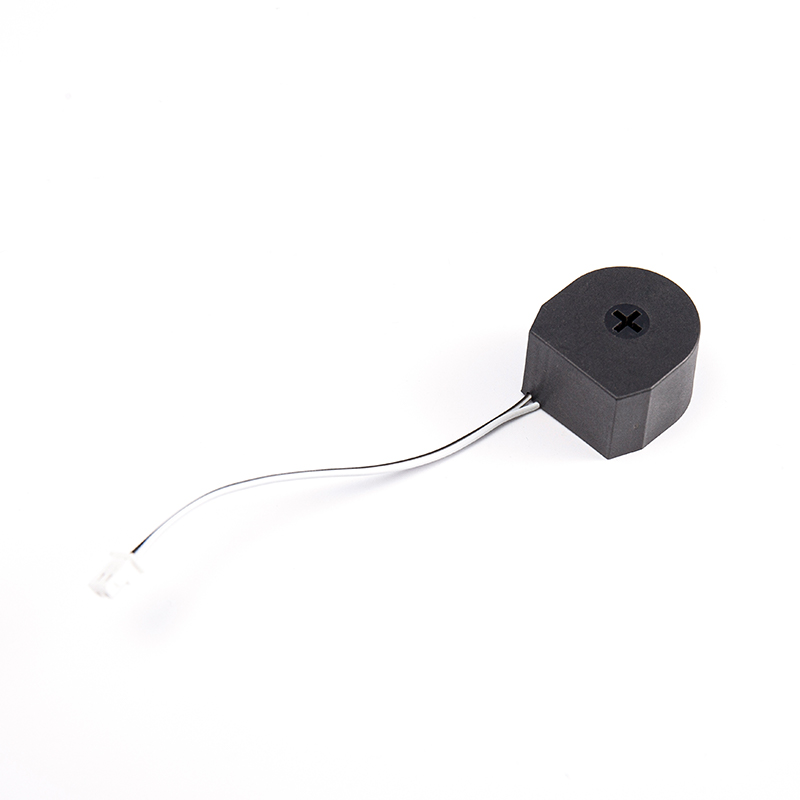

• 電流測定トランス: 高精度 (クラス 0.5、0.2) の収益グレードの計量。
• 保護リレーCT: 短絡検出用の高飽和ニーポイント。

2. 選択基準: アプリケーションに適切な CT を適合させる

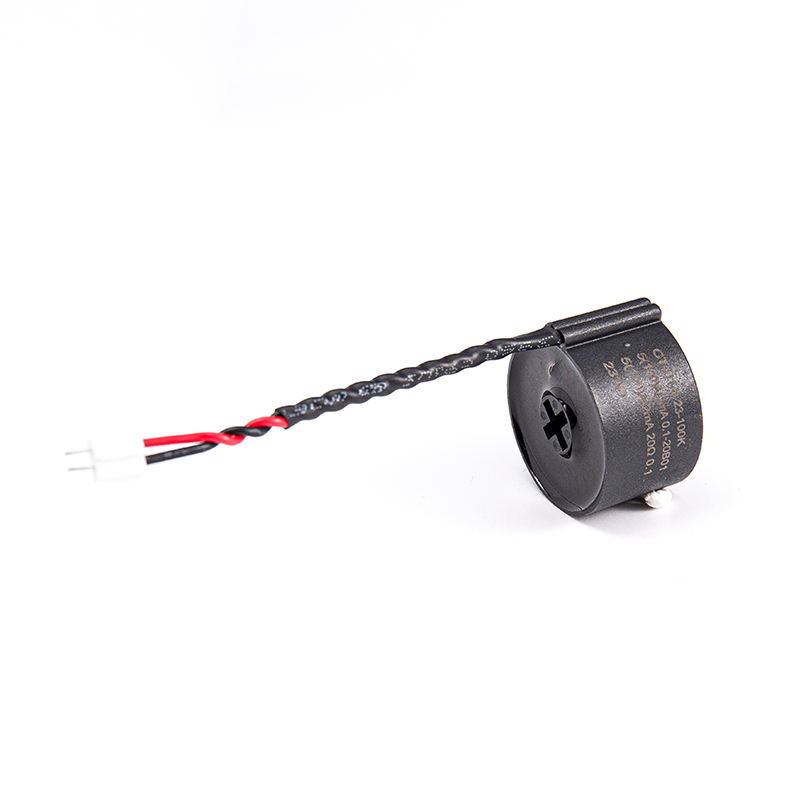

次のいずれかを選択します 変流器 そして 保護リレーCT は、システムの優先順位 (測定の忠実度または障害回復力) によって異なります。エネルギー管理システムの場合、 電流測定トランス 0.5% の精度が理想的です。逆に、モーター保護リレーまたは系統保護パネルの場合は、 保護リレーCT サージ時のコアの飽和を回避するには、5P10 または 5P20 の精度クラスが必須です。

2.1 比較の概要: 測定用 CT と保護用 CT

以下の表は、標準間で選択する場合の重要な違いを示しています。 電流測定トランス そして 保護リレーCT 次のプロジェクトのために。

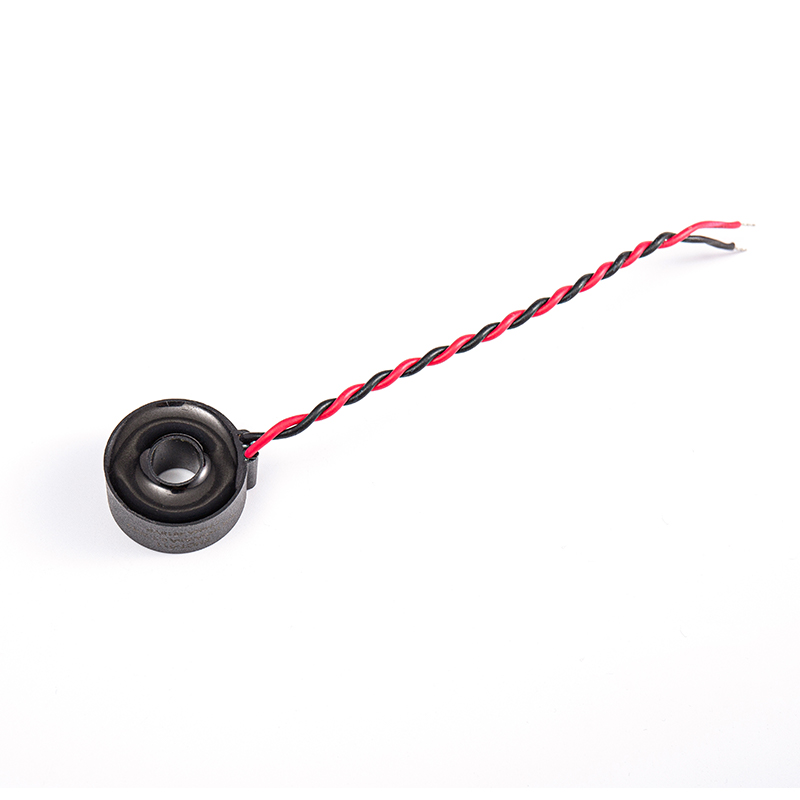

3. 技術的な詳細: 電流センサートランス 現代のエレクトロニクス向け

IoTやスマートデバイスの普及により、 電流センサートランス 単なるコイルを超えて進化しました。最新のバージョンでは、負荷抵抗器、アンプ、さらにはアナログ - デジタル インターフェイスが統合されています。この「センサー対応」設計により、スマート メーター、EV 充電器、産業用コントローラーの BOM の複雑さが軽減されます。

• 出力タイプ: 電圧出力 (0 ～ 3.3 V、0 ～ 5 V) または 4 ～ 20 mA ループ電源。
• 周波数特性：50/60 Hzに最適化されていますが、最大1 kHzの広帯域タイプも利用可能です。
• 確認すべき主な仕様: 位相角誤差 (力率補正に重要) および絶縁電圧 (通常 3 ～ 5 kV)。
• 統合のヒント: を選択してください 電流センサートランス インバータが密集した環境で外部磁場を遮断するシールドを内蔵しています。

4. アプリケーションの焦点: 保護リレーCT 新エネルギーと産業制御の博士号

太陽光発電システムや充電杭では、アーク故障や地絡過電流により、堅牢な電源が必要となります。 保護リレーCT 。標準の CT とは異なり、これらのデバイスは定格電流の最大 30 倍まで直線性を維持し、短絡時に保護リレーが正確な信号を受信できるようにします。モーター コントロール センター (MCC) の場合、 保護リレーCT サーマル過負荷リレーを使用すると、フェイルセーフ動作を保証しながら迷惑なトリップを防止します。

• PV コンバイナー ボックス: ストリング電流監視と DC に敏感な残留電流検出には、5P10 クラス CT を使用します。
• 充電パイル: デュアルコア CT (1 つのコアで保護巻線を測定) はスペースを節約し、コストを削減します。

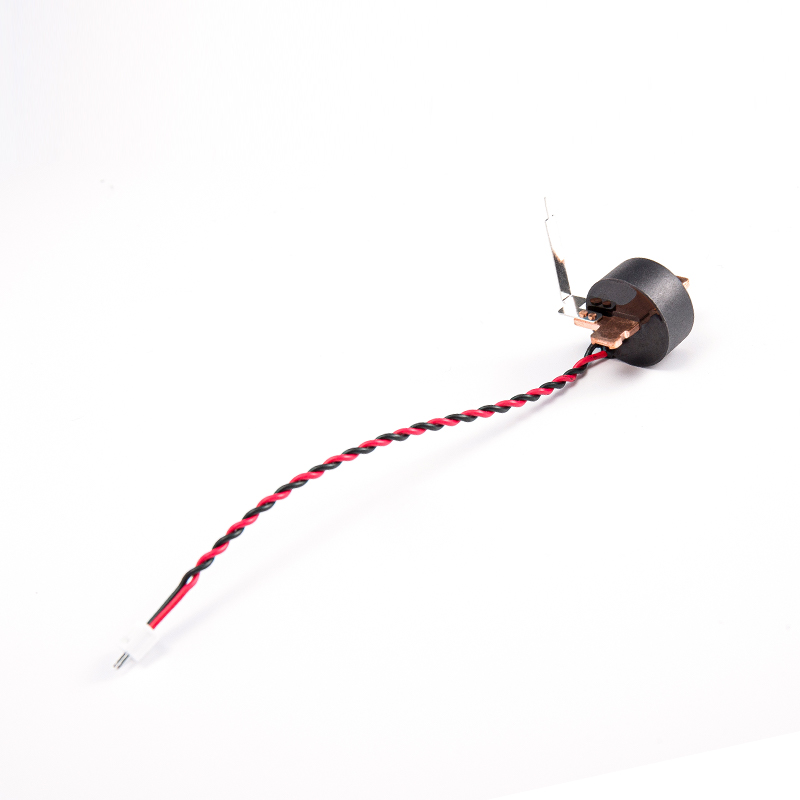

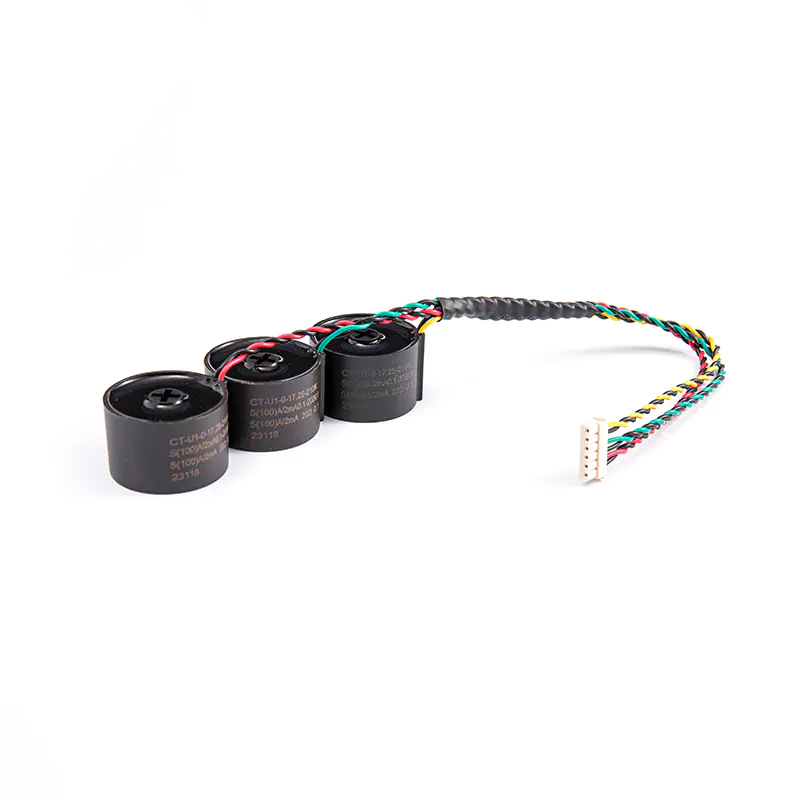

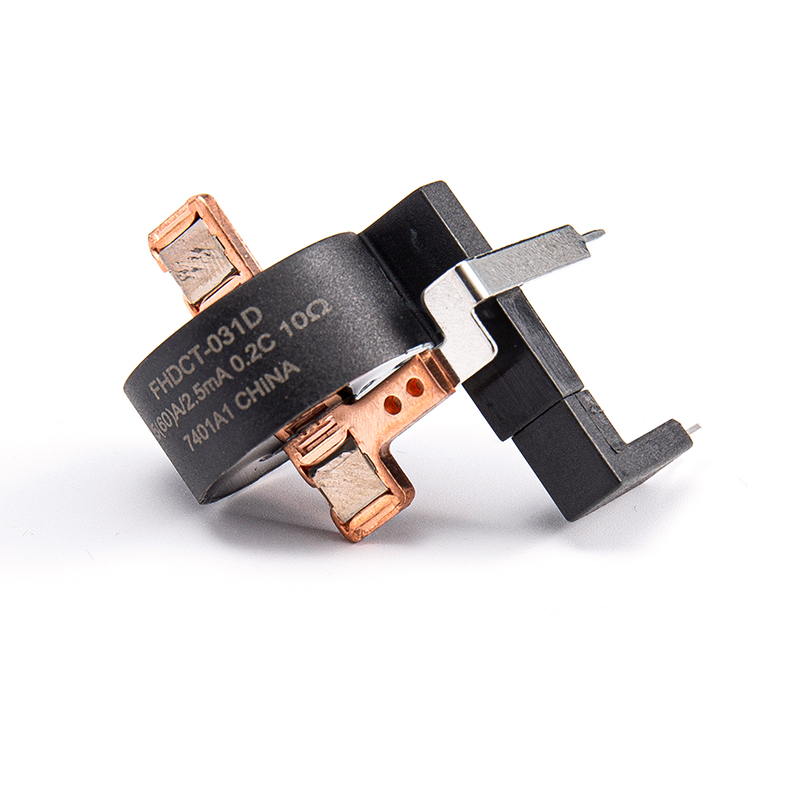

• スマートメーター: 必須 電流測定変圧器 双方向測光（太陽光輸出入）用の0.2Sクラス。

5. インストールとベスト プラクティス: よくある CT の落とし穴の回避

たとえ高品質であっても、 変流器 正しく取り付けられていない場合は失敗します。二次側開回路の規則を常に遵守してください。一次電流が流れている間は、CT 二次側を決して開いたままにしないでください。危険な高電圧が発生する可能性があります。のために 保護リレーCT 設置時には、故障状態でニーポイント電圧 (Vk) が最大リレー電圧の少なくとも 2 倍であることを確認してください。安全に切断するにはショートブロックを使用してください。

• 極性: P1/P2 (プライマリ) および S1/S2 (セカンダリ) をマークします。極性を逆にすると、電力測定値が不正確になります。
• 負担の一致: VA 定格を超える 電流測定トランス 比率誤差が 0.5% ～ 2% 増加します。
• ケーブル長: 二次リード線が 10 メートルを超える場合は、ループ抵抗を定格負荷の 25% 未満に保つためにワイヤ ゲージを増やしてください。

FAQ: 変流器、保護CT、測定センサーに関するよくある質問

1. との違いは何ですか? 電流測定トランス そして 保護リレーCT ?

A 電流測定トランス 通常の動作電流 (通常は定格一次電流の最大 120%) で高精度 (0.2 ～ 1.0%) になるように最適化されています。飽和度の低いコアを使用しており、エネルギー計測や電力監視に適しています。対照的に、 保護リレーCT は、5P10 または 10P20 などの精度クラスで、故障状態 (最大 20 ～ 30 倍の定格電流) の下でも直線性を維持するように設計されています。そのコアはより高い飽和ニーポイントを備えており、リレーが歪みなく正しく動作することを保証します。保護のために測定用 CT を使用すると、短絡時にコアが飽和し、リレーが動作しなくなる可能性があります。

2. 正しいものを選択するにはどうすればよいですか 電流センサートランス マイクロコントローラー (Arduino や STM32 など) プロジェクト用ですか?

直接マイクロコントローラー インターフェイスの場合は、 電流センサートランス 信号調整機能を内蔵しています。 ADC リファレンスに一致する電圧出力モデル (0 ～ 3.3 V または 0 ～ 5 V) を探してください。重要なパラメータ: 巻数比 (例: 1000:1)、出力感度 (mV/A)、および位相誤差 (<1°)。あるいは、標準の CT と外部負荷抵抗およびオペアンプ回路を選択します。精度を高めるには、精密負荷を内蔵した CT とレールツーレール出力アンプを使用します。多くの設計には、DC オフセット (バイポーラ電流検出の場合は 2.5V など) も含まれています。

3. なぜ私は 変流器 設置後に電流がゼロまたは低電流になっていますか?

一般的な原因は次のとおりです。 (1) 二次回路が開いている — 二次回路を無負荷のままにしないでください。必ず負担抵抗またはショートブロックを設置してください。 (2) 不適切なコア クランプ — スプリットコア CT はカチッと完全に閉まる必要があります。汚れや位置ずれによりカップリングが低下します。 (3) 間違った配線極性 - S1/S2 リード線を交換します。 (4) 不十分な一次電流 — CT には最小始動電流 (通常、定格の 0.5 ～ 1%) があります。 (5) 二次負担が高すぎる - ケーブルの長さを短くするか、ワイヤのゲージを増やします。 CT のトラブルシューティングを行う前に、クリップオン メーターを使用して一次電流が存在することを確認します。

4. できること 保護リレーCT エネルギー測定に使用できますか?

技術的にはそうですが、お勧めできません。あ 保護リレーCT 高いフォールトトレランスを実現するために、低電流の直線性が犠牲になります。定格の 5 ～ 10% 未満の電流では、誤差が 2 ～ 3% を超える可能性があり、正確な電力料金請求や電力分析には適していません。測定には必ず専用の測定器を使用してください。 電流測定トランス (クラス0.5または0.2)。逆に、測定用 CT は保護回路では決して使用しないでください。故障時に飽和し、保護リレーの故障を引き起こします。

5. 製品を調達する際にどのような認定を確認すればよいですか 変流器 世界市場向け？

安全性とコンプライアンスについては、UL 2808 (米国/カナダ)、IEC 61869-2 (CT の国際規格)、および TUV (欧州) を要求します。環境コンプライアンスのために、RoHS および REACH 宣言が必要です。 PV および EV 充電アプリケーションでは、測定 CT について UL 1741 または IEC 62053 を探してください。のために 保護リレーCT 、IEC 61869-2 クラス (例: 5P10)、およびオプションで VDE 0414 を検証します。評判の良いメーカーは、ISO 17025 校正証明書も提供しています。比率誤差、位相変位、およびニーポイント電圧については、必ずテスト レポートを要求してください。
