PCB リレーの概要
PCBリレーの定義
PCB リレー、またはプリント基板リレーは、PCB に取り付けられるデバイスを指します。これは、低電力信号を利用して高電力回路を制御するために使用される電気的に動作するスイッチです。 PCB リレーは、その最小サイズ、信頼性、使いやすさに基づいて、数多くの電子システムやデバイスで使用されています。

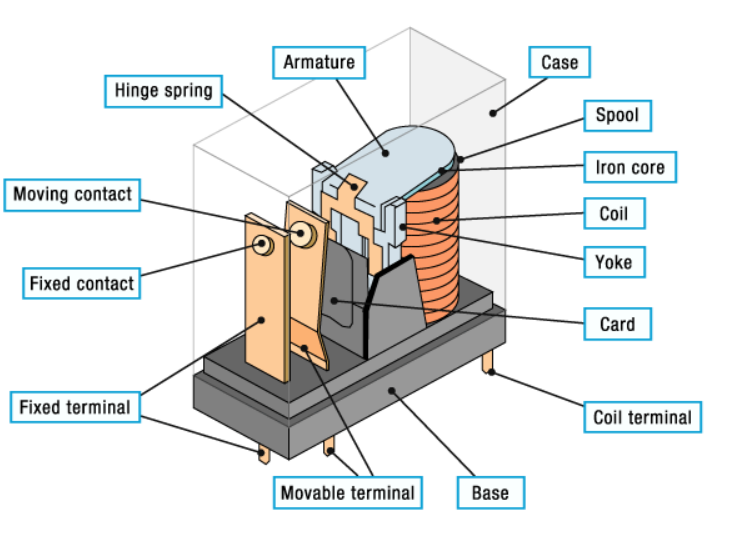

PCB リレーのコンポーネント
PCB リレーの主なコンポーネントは次のとおりです。
コイル: コイルは、電流が流れると磁場を生成します。
アーマチュア: アーマチュア: コイルによって生成される磁場に引き寄せられる可動コンポーネントです。
接点: 接点は、電気接続が確立または切断されるポイントです。
スプリング: コイルへの通電が遮断されると、スプリングはアーマチュアを元の位置に戻します。
PCB リレーの仕組み
電磁原理
PCB リレーは電磁気の原理に基づいて機能します。電流がコイルを通過するときに磁界が発生する現象は、十分に文書化されています。この動作によりアーマチュアが引き付けられ、アーマチュアが移動して接点で回路を接続または切断します。
回路動作
リレーに電力が供給されると、コイルからの磁力がアーマチュアを下方に引っ張り、接点を閉じ、関連する回路に電流が流れるようにします。アーマチュアを元の位置に戻すことによってコイルの電力が遮断されると、スプリングが接点を開き、電流の流れを遮断します。
スイッチングロジック
PCB リレーは、ノーマル オープン (NO) やノーマル クローズ (NC) など、さまざまなスイッチング構成を持つように構成することもできます。常開構成の場合、接点は通電されていないときに開いたままになり、通電されると閉じます。常閉構成では、接点は通電されていない場合に閉じられ、通電されている場合に開きます。
PCBリレーの種類
動作原理に基づく
電気機械リレー
電気機械式リレーは、最も一般的なタイプの PCB リレーであり、接点、アーマチュア、およびコイルで構成されています。このタイプのリレーは、その信頼性と高電圧と電流を管理する能力で知られています。
ソリッドステートリレー
ソリッドステート リレー (SSR) には可動部品がなく、電流の流れの制御に半導体を利用します。電気機械式リレーと比較して、スイッチング速度が速く、寿命が長く、信頼性が高くなります。
リードリレー
リードリレーは、ガラス管内に収められた一対の強磁性接点（リードスイッチ）で構成されています。 これらは外部磁界によって駆動され、その迅速なスイッチング速度と強化された絶縁抵抗で知られています。
ハイブリッドリレー
ハイブリッド リレーは、電気機械リレーとソリッドステート リレーの両方の機能を組み合わせたものです。これらには、高い電流処理能力と素早いスイッチング速度という利点があります。
ポールとスローに基づく
SPDT
SPDT リレーは、2 つのスロー位置を備えた 1 つのポールを備えています。 1 つの端子を 2 つの導通位置のいずれかに接続できます。 SPDT リレーの 2 つの状態では、一方の接点は閉じたままになり、もう一方の接点は開いたままになります。また、その逆も同様です。 SPDT リレーは、2 つの異なる回路間を切り替える必要がある状況に最適です。
SPST
SPST リレーは単極単投リレーです。ポールには 1 つの投球位置があり、1 つの回路のみを調整できます。この種のリレーは、照明やガジェットのオン/オフによく使用されます。
DPST
DPSTリレーは二極単投リレーで、それぞれ固定接点と可動接点を持つ独立した2つの単投回路で構成されています。 これにより、リレーは 2 つの独立した回路を同時に制御できるため、複数の回路の同期制御が必要なアプリケーションに役立ちます。
DPDT
DPDT リレーは二極双投リレーです。2 つの投球と 2 つの極があるため、各極は 2 つの異なる投球にリンクできます。 これにより、リレーは複数の回路を管理し、異なる回路レイアウト間の切り替えなど、より複雑なスイッチング タスクを実行できるようになります。 DPDT リレーは、特に 2 つの回路を同時に切り替える必要がある場合に、さまざまな電気システムで使用されます。
PCBリレーの利点
高い信頼性
PCB リレーは、長期間にわたって安定した動作を提供することを目的としています。これらは、さまざまな環境条件下で機能するように構築されており、信頼性が重要な考慮事項となる重要な用途に使用されます。
コンパクトなサイズ
PCB リレーには小型バージョンも用意されているため、スペースが限られた電子システムでのアプリケーションに最適です。設置面積が最小限に抑えられるため、基板スペースを節約できます。
正確な制御
PCB リレーは電気回路を正確に制御できます。これらは低制御信号を使用して作動し、高電力負荷を正確に切り替えることができます。
長寿命
適切に設計され使用された PCB リレーは、長い耐用年数を享受できます。動作効率の損失を最小限に抑えながら、多くのスイッチング サイクルを維持できます。
PCBリレーの用途
カーエレクトロニクス
PCB リレーは、ヘッドライト、ワイパー、燃料ポンプなどのさまざまなシステムを制御するために、自動車業界の幅広いアプリケーションで使用されています。これらの主要コンポーネントに安全なスイッチングと保護を提供します。
産業オートメーション
PCB リレーは、モーター、ソレノイド、およびさまざまなアクチュエーターを動作させるために産業用アプリケーションで使用されます。 これらはプロセスの正確な制御と同期を提供するため、自動化システムにとって非常に重要です。
PCB リレーは、エアコン、洗濯機、冷蔵庫などのいくつかの家庭用電子機器で使用されています。 これらは、これらのデバイス内のさまざまな動作を調整し、電力を割り当てるように機能します。
電気通信
電気通信業界では、PCB リレーはネットワーク機器内の信号のスイッチングとルーティングに使用されます。安全な接続と効果的な信号配信を提供します。
家電製品
PCB リレーは、電子レンジ、オーブン、コーヒー メーカーなどのほとんどの家電製品で使用されています。これらにより、発熱体やタイマーなどの機能コンポーネントの制御が可能になります。
PCB リレー選択ガイド
電気仕様
PCB リレーを選択する際には、動作電圧、定格電流、電力容量などの電気仕様を考慮する必要があります。最適な動作条件を実現するには、これらがアプリケーションの要件に一致する必要があります。
機械仕様
接触抵抗、絶縁抵抗、スイッチング速度などの機械的パラメータは、アプリケーションの特定の要件に関連して評価する必要があります。
環境への懸念
動作条件を考慮する必要があります。温度、湿度、振動レベルは、リレーの信頼性と寿命に影響を与える可能性があります。周囲環境の動作条件に応じて適切なリレーを使用することが重要です。
申請要件
制御される負荷の性質やスイッチング頻度など、アプリケーション固有の要件によって選択プロセスが決まります。さまざまなタイプのリレーが特定のアプリケーションに適している場合があります。
コストと信頼性
コストと信頼性のバランスをとることが重要です。高信頼性リレーはコストが高くなりますが、メンテナンスと交換のコストが削減されるため、長期的にはコストを節約できます。
結論
結論として、PCB リレーは、低電力信号を使用する電源回路の制御に不可欠です。これらにはさまざまなタイプがあり、信頼性や最小サイズなどの利点があり、自動車、産業、家庭用電化製品、通信アプリケーションで利用されています。リレーの原理とタイプを理解すると、特定のアプリケーションに適したリレーを選択するのに役立ちます。
