FH19 産業用リレー

産業オートメーション、電力制御、コンパクトな機器設計の分野では、スペースの最適化と信頼性が絶え間なく追求されています。 FH19 シリーズ リレーは、これらの主要なニーズに応えるために生まれました。厚さわずか 5mm の超薄型 PCB リレーとして、高性能、長寿命、高密度実装機能をうまく統合しており、スペースに制約のあるエンジニアにとって理想的な選択肢となっています。この記事では、FH19 の設計機能、技術的利点、さまざまなアプリケーションを調査し、徹底的な選択とアプリケーションの推奨事項を提供します。

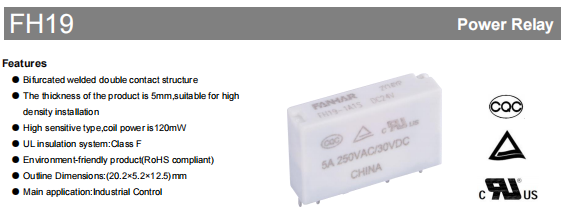

画期的なデザインと構造上の利点

非常にコンパクトな物理構造

FH19の寸法は20.2×5.2×12.5mmです。そのスリムなプロファイル、特に厚さ 5 mm により、垂直スタックや並列構成での高密度レイアウトが可能になり、PCB スペースを大幅に節約できます。産業用制御マザーボード、PLC モジュール、通信デバイス、スマート家電などのコンパクトなアプリケーションは、この最適に設計された製品の理想的な候補です。

革新的なデュアルコンタクト溶接プロセス

二股溶接ダブルコンタクト構成を採用しています。この設計では、2 つの平行な接点を利用して電流を分散し、それにより接触抵抗が低減され、接触の信頼性と安定性が大幅に向上します。たとえ一方の接点が微振動や汚れによって損傷した場合でも、もう一方の接点が回路の連続性を確保し、過酷な産業環境における耐故障性を大幅に高めます。

環境に優しく安全な材料の選択

環境への準拠: 全シリーズは RoHS 指令に準拠し、有害物質を使用せず、世界的なグリーン製造トレンドに適合しています。

接点材質：銀ニッケル（AgNi）合金を採用。これにより、銀の優れた導電性が維持される一方、ニッケルの導入により耐アーク浸食性と機械的堅牢性が向上し、電気的寿命が延長されます。

絶縁システム: UL クラス F (155°C) 絶縁システムを備えており、高温環境でも電気絶縁性能と安全マージンを確保します。

コアパフォーマンスパラメータの詳細な分析

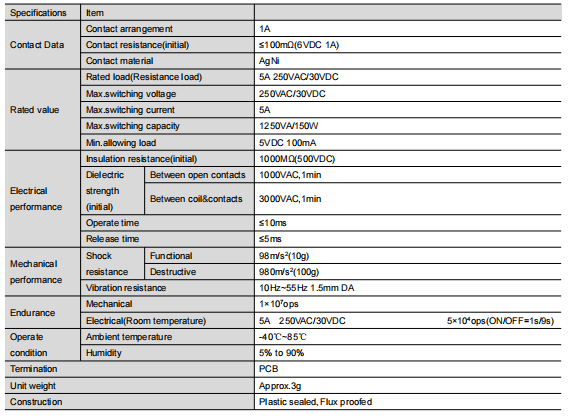

電気的性能: 安定した信頼性の高い強力なスイッチング

定格負荷: 5A @ 250VAC / 30VDC

最大。スイッチング容量: 1250VA / 150W

接触抵抗: ≤100mΩ (初期)

絶縁抵抗: ≥1000MΩ (500VDC)

耐電圧：AC3000V 1分間（開放接点間およびコイルと接点間）

動作/リリース時間: ≤10ms / ≤5ms

機械的および環境的耐久性: 産業環境向けに構築

機械的寿命: 最大 1,000 万回の動作が可能で、頻繁な切り替えに最適です。

電気的寿命:指定された負荷により、信頼性の高い性能が保証されます (データシートの「耐久曲線」を参照)。

環境適応性：動作温度範囲は-40℃～85℃、湿度範囲は5％～90％で、さまざまな気候に適しています。

耐振動・耐衝撃性：耐振動性（10～55Hz）・耐衝撃性（980m/s²）に優れ、工作機械や車両などの機械振動を伴う機器に最適です。

フレキシブルコイル構成と選択ガイド

FH19 には 2 つのコイル電力タイプがあります。また、8 つのコモン電圧もあります。これにより、設計者は大幅な多用途性を得ることができます。

重要な注意事項: データシートには、「動作電圧」および「解放電圧」特性が詳細に指定されています。 FH19 の設計、材料、製造プロセスは、認証によって示されているように、厳格な安全基準に準拠しています。ユーザーは、輸出規制や優れた信頼性を必要とするアプリケーションに安全に組み込むことができます。

パッケージの選択: アプリケーション環境に適合する

FH19 は、さまざまな環境課題に対処するための 2 つの主要なパッケージ オプションを提供します。

耐フラックスタイプ：

特長: はんだ付けによる弱い腐食性の残留物に耐性があります。

推奨対象: データセンター装置、通信設備、実験器具などの内部設定を衛生的に維持します。

プラスチック密封タイプ:

特長：完全密閉構造により、塵埃、湿気、腐食性ガス（H₂S、SO₂など）のリレー内部への侵入を効果的に防ぎます。

推奨用途: 工業現場、屋外機器、工場作業​​場、制御盤、交通信号システム、農業機械などの化学ガス環境。

不適切なパッケージを選択すると、内部の腐食、接点の酸化、早期故障の原因となる可能性があります。

典型的なアプリケーションシナリオ

FH19 はその総合的な利点を活かして、次の分野で優れています。

産業オートメーション: PLC I/O モジュール、センサー インターフェイス、小型モーター制御。

エネルギー管理: スマート メーター、太陽光発電インバーター制御回路、充電ステーション制御モジュール。

ビルディングオートメーション: インテリジェント照明制御、HVAC システム制御、セキュリティ システム。

通信機器：ネットワークスイッチ、ルータ、基地局装置における信号のルーティング。

家電製品および家庭用電化製品: ハイエンド家電、スマート ホーム ハブ用のコントロール ボード。

安全認証と品質保証

FH19 は、その品質と安全性を証明するための世界的および国内の権威ある認証を数多く取得しています。

UL / C-UL (米国/カナダ): ファイル番号 E475405

TÜV (ドイツ): ファイル番号 R 50565678

CQC (中国): 証明書番号 CQC22002370207

この認証は、FH19 の設計、材料、製造プロセスが厳格な安全基準に準拠していることを示しています。ユーザーは、輸出コンプライアンスや優れた信頼性が必要なアプリケーションに安全に組み込むことができます。

選び方・使い方のポイントまとめ

負荷の決定: 負荷のタイプ (抵抗性、誘導性、ランプ)、電流、電圧を特定し、それらが FH19 の定格範囲内にあることを確認します。

コイルの選択: システムの供給電圧と電力需要に応じて、標準または高出力のバリエーションと適切な電圧仕様を選択します。

パッケージの決定: フラックス防止またはプラスチック密封のどちらかを選択する必要がありますが、アプリケーション環境に基づいて行う必要があります。これは長期的な信頼性を確保するために不可欠です。

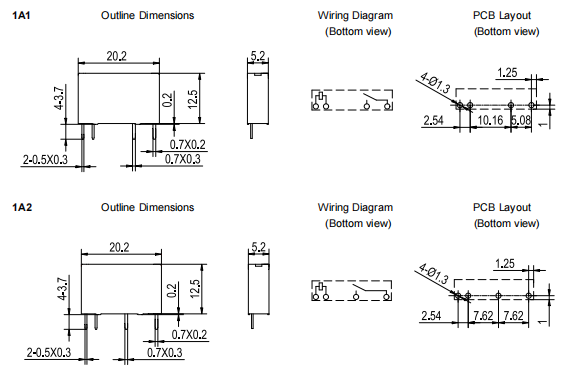

ピン配置の確認: PCB フットプリント図 (1A1 または 1A2) を参照して、回路基板レイアウトとの互換性を確認してください。

駆動回路の設計: リレーコイルに安定した十分な駆動電流が供給されるようにしてください。駆動デバイスを保護するためにフライバック ダイオードの使用を検討してください。

結論

FH19 は、最新の高密度、高信頼性の電子設計によってもたらされる課題に対処するように設計されたエンジニアリング ソリューションです。

コンパクトなサイズ、デュアル接点の信頼性、環境適応性、広範な認証を統合し、エンジニアに産業用制御、エネルギー管理、スマート デバイスの革新のための確実で信頼性の高い基礎コンポーネントのサポートを提供します。

リレーを選択するときは、単純なパラメータの比較を超えてください。システムの信頼性、ライフサイクルコスト、環境適合性の観点から、FH19 は間違いなく好ましい選択肢であり、詳細な評価に値します。
