現代の産業および商用電力システムでは、三相交流が世界に電力を供給する中心的な原動力となっています。工場のモーターやコンプレッサーから大規模な建物のセントラル空調まで、それらの安定した動作は重要なコンポーネントである三相制御リレーの保護に依存しています。この記事では、このデバイスの基本的な定義からインテリジェントなアプリケーションまでを網羅した包括的な分析を提供します。それが産業用電力システムの「インテリジェントな守護者」とみなされる理由を説明します。
中心的な定義: 単なるスイッチを超えたインテリジェントなインターフェイス
高電力負荷の駆動に関しては「コンタクタ」としても知られる三相制御リレーは、三相 AC 負荷の開閉、制御用に特別に設計された電気的に動作するスイッチング デバイスです。その核となる価値は、低電力制御信号回路 (例: 24 V DC または 110 V AC) を使用して、はるかに高電力の三相主電源回路 (例: 380 V AC 以上) のスイッチングを安全に制御できることにあります。この設計は「大を小で制御し、強を弱で制御する」ことを実現し、危険な高電圧主回路から作業者を根本的に隔離します。
標準リレーとの主な違いは、その電流容量と設計目的にあります。標準リレーは通常、制御回路または小規模な単相負荷に使用されますが、三相制御リレーの接点、アーク抑制システム、および機械構造は、三相平衡負荷、起動/停止時の高い突入電流、および頻繁な動作に対応するように強化されています。これは本質的にオートメーション システムと主電源システム間の重要な実行インターフェイスであり、PLC (プログラマブル ロジック コントローラー)、DCS (分散制御システム)、ソフト スターター、またはエネルギー管理システムとの統合のための標準化された信頼性の高い接続ポイントを提供します。
核となる価値: 安全性、資産保護、継続性のための多次元の基礎
三相制御リレーを導入する必要性は、安全性、信頼性、効率に対する産業環境の厳しい要求から生じています。
必須の安全バリア : 操作およびメンテナンス担当者にとって重要な安全バリアとなります。エンジニアは、数十メートル離れた低電圧制御室の安全な環境内で、押しボタンまたは HMI (ヒューマン マシン インターフェイス) を介して、工場フロアの高電圧、高出力機器を遠隔制御できるため、高電圧開閉装置の直接操作に伴うリスクが大幅に軽減されます。
重要な資産の保護 : モーターおよびその他の回転機器は中核的な産業資産です。最も致命的な「キラー」は、多くの場合、欠相、不均衡、過負荷、不足電圧です。制御リレーは、独立した熱磁気保護ユニットまたは電子過負荷リレーと連携して動作し、二重層保護スキームを形成します。たとえば、欠相状態により、動作中のモーターの残りの 2 相の電流が急増する可能性があります。この急増は通常の 1.73 倍に達する可能性があります。これにより、急速な過熱や焼損が発生する可能性があります。極度の電圧不均衡により、逆相電流が発生します。これらの電流により、さらなる加熱と振動が発生します。ただし、リレーは数十ミリ秒以内に回路を検出して遮断できるため、致命的な損傷を防ぐことができます。
運用継続性とエネルギー効率の基盤 : 計画外のダウンタイムは、工業生産における重大な損失を意味します。リレーは予防保護により、モーターの焼損による数日から数週間にわたる生産停止や修理を回避します。また、機器が定格電圧および平衡状態で動作することも保証します。研究によると、長期的な電圧不均衡が 3.5% あると、モーターの温度が 25% 上昇し、効率が低下し、電力使用量が増加する可能性があります。リレーは監視してアラームを提供することで、ユーザーにグリッドの品質を向上させるよう促し、エネルギーコストを直接節約します。
自動化とインテリジェンスの物理的イネーブラー : これは、現代のすべての自動化ロジックの基礎を形成する基本的な「ユニット」です。モーターのスターデルタ始動、複数のデバイスの連続始動/停止、またはビル管理システムからの温度/湿度信号への応答のいずれを実装する場合でも、最終的な実行は三相制御リレーの信頼性の高い開閉に依存します。
インテリジェント監視の進化: 受動的な保護から能動的な診断へ
最新の三相制御リレーは、単なるスイッチング ユニットではありません。統合された機能の一部として、オンラインで電力品質を監視および診断できるようになりました。彼らは継続的に三相電源の「健康状態」を「聞き」、分析します。

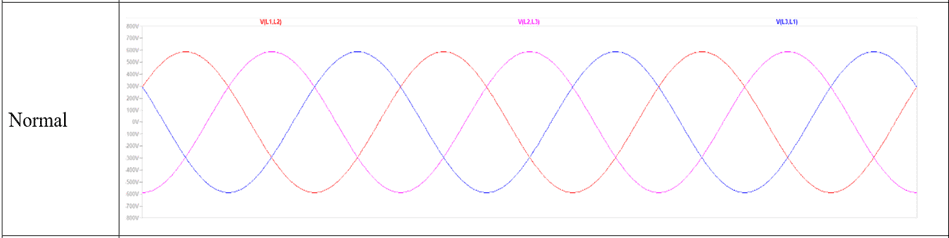

理想的な三相電力ネットワーク
主に監視および保護される異常状態は次のとおりです。
位相損失: ヒューズの切れ、コンタクタ接点の溶着/故障、断線、または接続の緩みが原因です。
間違った位相シーケンス : ポンプやファンなど、回転方向の要件がある機器は、相順序が正しくない場合、機械的に逆転したり損傷したりする可能性があります。
電圧の不均衡 ：単相の負荷分布が不均一であることが原因です。これはグリッドの問題によっても引き起こされます。そしてそれは非対称インピーダンスによって引き起こされます。通常、電圧の不均衡が 2% を超える場合は注意が必要です。
過電圧と不足電圧 ：機器の許容範囲を超えた電圧変動は、絶縁損傷やトルク不足、過熱の原因となります。

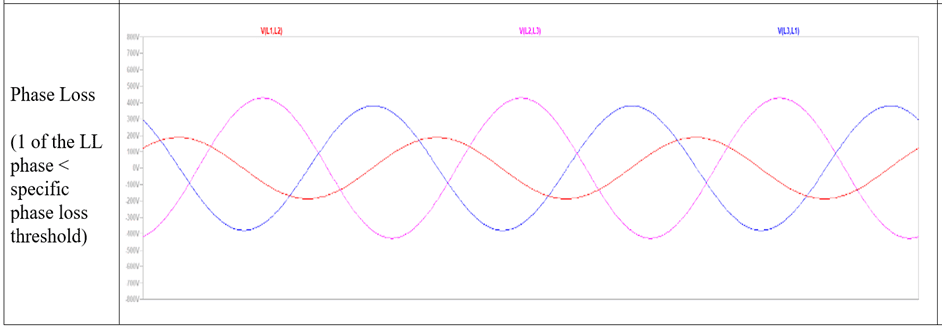

単相損失のある三相電力ネットワーク
機能の深さに基づいて、監視リレーは次のように分類できます。
基本タイプ ：欠相と相順を監視します。
標準タイプ : 電圧の不均衡、過電圧/不足電圧の基本的な監視を追加します。
エンハンスド/インテリジェントタイプ: プログラム可能なしきい値、時間遅延、非対称計算を提供し、電流監視、電力測定、さらには通信インターフェイスを介したデータ アップロードを統合することもできます。

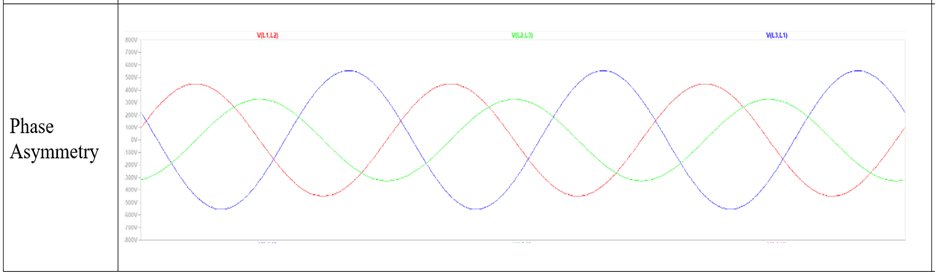

位相非対称の三相電力ネットワーク
いずれかのパラメータが事前に設定された安全しきい値を超えると、リレーの内部論理回路が出力接点を駆動して状態を変更します。これは通常、メインコンタクタの制御回路を遮断して機器を停止するために使用されます。また、補助接点の追加セットを使用して、可聴または視覚的なアラームをトリガーすることもできます。
動作原理: 電磁気学と材料科学の独創的な組み合わせ
古典的な電磁気学と同じ基本的な考え方に基づいて動作しますが、現代の設計では材料と機械工学に多くの改良が加えられています。
通電と力の生成 ：コイルに制御電圧を印加すると発生した磁界により固定コアが磁化され、可動コア（アーマチュア）を吸引します。コイルの絶縁材料と巻線設計により、長期にわたる耐熱性と正確なピックアップ電圧が保証されます。
機械的伝達と接点閉鎖: アーマチュアの動きは、機械的リンケージを介して主接点と補助接点に伝達されます。主要な接点は通常、銀ベースの合金 (酸化銀カドミウムや酸化銀錫など) で構成されており、良好な導電性と耐アーク浸食性、および低い接触抵抗を備えています。接点が閉じる瞬間、内蔵の接点圧力スプリングが初期接点圧力を確保し、バウンスや溶着のリスクを軽減します。
アークの管理と遮断: 大電流を遮断すると、高温のアークが発生します。リレーは、金属グリッドを備えたアークシュート技術を使用して、アークを分割、冷却、伸長させて迅速に消弧します。これは、接点寿命と安全な遮断機能を確保するための鍵です。
リリースとリセット ：制御信号がなくなるとコイルは消磁します。リターン スプリングは通常、コンタクト スプリングよりも強力で、アーマチュアを元の位置に急速に押し戻します。アーク時間を最小限に抑えるために、接点はできるだけ早く分離されます。
一般的な三相制御リレーの配線図
コアコンポーネントと科学的選択ガイド
一般的な三相制御リレーは、次の高精度サブシステムで構成されています。
電磁システム: ボビン、コイル、E形またはU形珪素鋼板を積層した固定コア、可動コアが含まれます。高い透磁率と低い渦電流損失を特徴とするケイ素鋼板の設計により、高効率、低エネルギー消費、低発熱が保証されます。
連絡先システム:
主な連絡先: 主回路電流を運ぶ 3 つのペアがあり、これらには大きな面積と高い材料要件があります。
補助接点: 制御回路の場合、通常は柔軟な構成を実現するモジュラー プラグイン設計で、ノーマル オープン (NO) およびノーマル クローズ (NC) 信号を提供します。
アーク抑制システム: 大部分は、セラミックまたは高強度プラスチックで作られたアーク フードと、内部の銅メッキ鋼製スプリッター プレートのセットで構成されています。
メカニズムとエンクロージャ: 断熱、保護 (IP 定格)、および機械的サポートを提供する高強度エンジニアリング プラスチックまたは熱硬化性ハウジング。
5 段階の科学的選択方法:
負荷特性の決定: 負荷がモーター、抵抗炉、変圧器のいずれであるかを特定します。重要なパラメータには、モーターの始動電流 (通常、定格電流の 5 ～ 7 倍) とデューティ サイクル (例: 連続デューティの場合は S1、断続的な周期デューティの場合は S3) が含まれます。
電気的パラメータの一致:
コイル電圧: 制御供給電圧 (AC/DC、値) と正確に一致する必要があります。
定格動作電流 (Ie) ：主接点に電流を流せる電圧が規定されています。これは、負荷の全負荷電流 (FLC) より大きくなければなりません。モータ負荷は起動時の熱衝撃を考慮し、10～15％の余裕を見てください。
定格絶縁電圧（Ui）とインパルス耐電圧（Uimp） : グリッド レベルと一致する必要があります。
機能と性能のカテゴリを選択してください:
利用カテゴリー: AC-3 (かご型モーターの始動/停止) または AC-1 (抵抗負荷) が最も一般的です。 AC-3 カテゴリでは、より高い遮断容量が必要です。
モニタリングのニーズ: 電圧監視は必要ですか?調整可能なしきい値と遅延は必要ですか?障害のメモリと表示は必要ですか?
電気的寿命と機械的寿命 ：定格条件下での確実な動作回数を指します。取り付け方法 (DIN レールまたはネジ)、必要な補助接点の数、可逆制御に機械的インターロックまたはタイマー/通信モジュールが必要かどうかを確認してください。
インストールとアクセサリを確認します。 取付方法をご確認ください。これは DIN レールまたはネジである可能性があります。必要な補助接点の数も確認してください。また、可逆制御に機械的インターロックまたはタイマー/通信モジュールが必要かどうか。
環境適合性: 周囲温度を考慮してください。湿度を考慮してください。ほこりを考慮してください。腐食性ガスを考慮してください。振動を考慮してください。適切な保護等級 (IP コード) を選択します。適切な材料/プロセスを選択してください。
業界への応用と将来の展望
三相制御リレーは、次のような幅広い用途に使用できる多用途の基本コンポーネントです。
製造: 工作機械、コンベヤ、射出成形機、コンプレッサーはすべてモーター制御を必要とします。
インフラストラクチャ: ポンプ、ファン、エアハンドリングユニット、照明配電キャビネット。
新しいエネルギー: 太陽光発電インバーターにはグリッドタイ規格に準拠したキャビネットが使用され、充電ステーションにはパワーモジュール制御が使用されます。
ビルディングオートメーション: 生活用水ポンプ、消火ポンプ、換気設備の自動制御。
将来の開発トレンドは、明らかに深いインテリジェンスと統合を指しています。
状態監視と予知保全: 次世代リレーには、接点の侵食、温度上昇、コイルの状態を監視できる高度なセンサーが統合され、アルゴリズムを使用して残りの耐用年数を予測するため、「計画交換」から「オンデマンド保守」への移行が可能になります。
産業用IoTへの深い統合: Profinet、EtherCAT、Modbus TCP などの産業用イーサネット プロトコルを統合することで、リレーは IIoT ネットワークのインテリジェント ノードとなり、電流、電圧、電力消費、ステータス、アラーム情報に関するリアルタイム データをアップロードし、デジタル ツインとエネルギー管理の基礎データを提供します。
機能安全の統合: Safe Torque Off (STO) など、IEC 61508 や ISO 13849 などの規格に準拠した安全機能を統合することで、安全制御システムの構築に直接使用できるようになり、安全ループ設計が簡素化されます。
デバイスの融合と小型化: これらの機能は、可変周波数ドライブ、ソフトスターター、および保護デバイスの機能とさらに統合され、制御、保護、速度調整、診断を組み合わせたインテリジェントなモーターコントローラーを形成するとともに、電力密度が継続的に増加します。
結論
三相制御リレーは、単純な電気機械スイッチから、電力監視、機器保護、ロジック実行、データ収集を統合する重要なインテリジェント デバイスに進化しました。これは産業オートメーションのピラミッドの安定した礎石であり、物理的な電力の世界とデジタル情報の世界を結ぶ架け橋です。その原理、価値、選択方法を深く理解することは、個々のデバイスの信頼性の高い動作を保証するだけでなく、安全で効率的で柔軟な未来志向の最新の産業用電源システムを構築するためにも不可欠です。インダストリー 4.0 と二酸化炭素目標の文脈において、その役割はますます重要になります。
