FH39 産業用リレー

FH39 および FH39S シリーズ リレーは、産業用制御アプリケーション向けに特別に設計された高性能産業用リレーです。最大スイッチング容量 20A を備え、1A および 1C の接点配列が用意されており、さまざまな回路制御ニーズの要件を満たします。 RoHS 規格に準拠したこれらの環境に優しい製品は、要求の厳しい産業環境に適しています。

最新の産業用制御システムでは、リレーの信頼性が機器全体の動作の安定性に直接影響します。 FH39 および FH39S シリーズ リレーは、この目的のために構築されており、最大 20A のスイッチング容量という主な利点と、柔軟な接点構成および堅牢な電気設計を組み合わせて、さまざまな複雑な産業用途のシナリオに自信を持って対応できます。

要求の厳しい負荷に対応する高いスイッチング容量

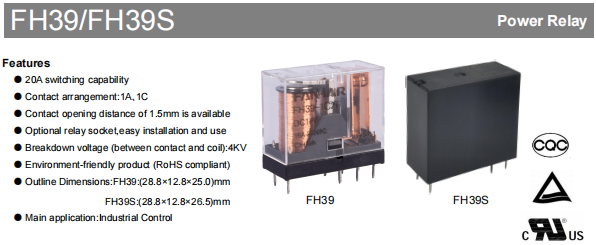

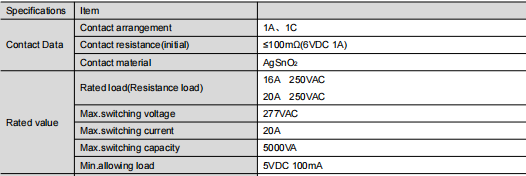

FH39 シリーズは産業用リレーとして、電気的パラメータに優れています。これらは 2 つの定格負荷仕様 (250VAC で 16A と 20A) をサポートし、最大スイッチング電圧は 277VAC、最大スイッチング容量は 5000VA です。これは、モーター制御、電源管理、HVAC システムなどを確実に処理できることを意味します。

接触材料には AgSnO₂ (酸化銀錫) が使用されており、良好な導電性を確保しながら溶接やアーク浸食に対する耐性を備えています。これにより、頻繁に切り替えが行われるアプリケーションにおける製品の耐用年数が大幅に延長されます。さまざまな安全規格を満たすために、FH39 シリーズは 1.5 mm の接点ギャップを備えたオプションも提供しており、開接点状態での電気絶縁をさらに強化します。接点配置に関しては、1A（SPST-NO）構成と1C（SPDT）構成の両方が用意されており、さまざまな制御ロジック要件に柔軟に対応できます。

システムの安全のための高耐電圧とマルチレベル保護

高電圧の産業環境では、コイルと接点間の絶縁性能が重要です。 FH39 シリーズは、この分野で堅牢な性能を発揮します。コイルと接点間の絶縁耐力は最大 4000VAC ですが、開いた接点間の耐電圧は 1000VAC 規格を満たしており、オプションで 2500VAC の高耐圧バージョンも利用できます。さらに、初期絶縁抵抗は 1000MΩ (500VDC でテスト) を超えており、漏れ電流のリスクを効果的に防止し、システム全体の安全性を確保します。

製品の筐体設計は、実際の使用環境の複雑さも考慮しています。クリーンな屋内環境の場合は、耐フラックスタイプも選択可能です。 H₂S、SO₂、NO₂ などの腐食性ガスや大量の粉塵が存在する工業現場に装置を設置する場合は、湿気、粉塵、汚染に対する耐性を高めるため、プラスチック密閉タイプをお勧めします。

柔軟な適応のための複数のコイル電圧オプション

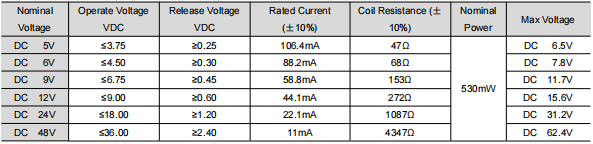

FH39 シリーズは、5V ～ 48V DC のさまざまなコイル電圧仕様を提供し、すべて統一公称電力は 530mW です。低電圧電子制御モジュールであっても、業界標準の 24V または 48V 制御システムであっても、適合するモデルが用意されています。各電圧グレードの動作電圧と解放電圧は、電圧変動時でも信頼性の高いピックアップとドロップアウトを保証するように合理的に設計されています。動作時間は ≤ 15ms、リリース時間は ≤ 8ms で、ほとんどの産業用制御アプリケーションの応答速度要件を満たしています。

設置が簡単なコンパクト構造

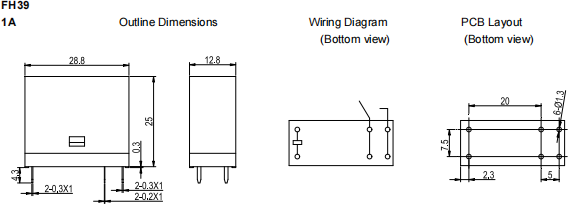

設置スペースが限られている機器では、コンポーネントの物理的寸法が重要な選択要素となることがよくあります。 FH39の外形寸法は28.8×12.8×25.0mmですが、FH39Sは28.8×12.8×26.5mmと若干背が高くなります。どちらも自動挿入および生産に適した PCB 端子を備えています。コンパクトな設計により、スペースに制約のある制御盤や配電ボックス内に簡単に設置できるため、全体のレイアウトに余裕が生まれます。

このシリーズにはオプションの専用リレーソケットが用意されていることに注意してください。これにより、はんだ付けを行わずに迅速な配線と交換が可能になり、機器の試運転とメンテナンス時間が大幅に短縮され、現場でのメンテナンスコストが削減され、使用上の柔軟性が向上します。

耐久性と環境適応性

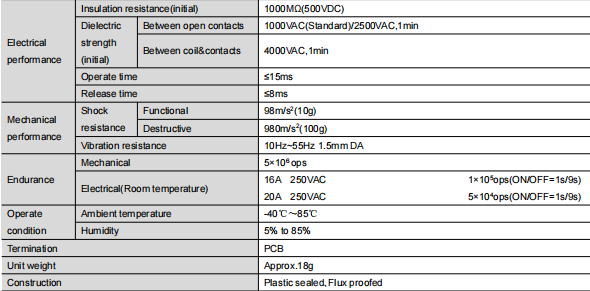

FH39 シリーズは、500 万回を超える操作の機械的耐久性と定格負荷での優れた電気的耐久性を備えており、頻繁な動作を伴う制御タスクに最適です。動作温度範囲は -40°C ～ 85°C で、屋内および屋外の産業環境の大部分をカバーします。 5% ～ 85% の湿度レベルへの適応性により、湿気の多い条件でも安定した信頼性の高いパフォーマンスが保証されます。

機械的ストレス耐性に関して、FH39 シリーズは 98 m/s² の機能的衝撃と 980 m/s² の破壊的衝撃に耐えることができます。振動条件（10Hz～55Hz、複振幅1.5mm）下でも安定した性能を維持し、輸送時や運用時の構造的信頼性を実証します。

選択と使用に関する推奨事項

FH39 シリーズ リレーの性能を最大限に活用するには、設置および使用中にいくつかの点に注意する必要があります。 まず、内部構造の精度に影響を与えないように、リレーを落としたり、強い衝撃を与えたりしないようにしてください。次に、実際の環境に基づいて適切なエンクロージャ タイプを選択します。汚染のひどい場所ではプラスチック密閉タイプが必須です。最後に、PCB レイアウトを設計するときは、仕様の公差要件を参照してください。外形寸法 ≤1mm の場合、公差は ±0.2mm である必要があります。 1mm ～ 5mm の寸法の場合、公差は ±0.3mm です。寸法 ≥5mm の場合、公差は ±0.5mm です。基板レイアウト自体の公差は±0.1mm以内に管理することを推奨します。

概要

20A の高電流容量、4000VAC の高絶縁電圧、幅広いコイル選択、コンパクトな構造設計により、FH39 および FH39S リレーは産業用制御分野で信頼性の高い製品として際立っており、性能と柔軟性の両方を提供します。オートメーション機器、電力システム、家電制御モジュールのいずれで使用しても、安定した安全なスイッチングを保証します。次のプロジェクト用にコスト効率の高い産業用リレーをお探しの場合は、FH39 シリーズを検討する価値があります。
