スマートグリッドにおけるリレーの応用と今後の展開

世界的なエネルギー変革は前例のないペースで進んでいます。国際エネルギー機関（IEA）によると、 再生可能エネルギー 2030 年までに世界の発電量の 40% 近くを占めると予想されており、道路を走る電気自動車の台数は 2 億台を超えると予測されています。この傾向により、電力網の柔軟性、信頼性、双方向性に対して非常に高い要求が課されています。スマートグリッドは、これへの対応として登場しました。先進的なセンシング、通信、制御、クラウドコンピューティングを従来の電力ネットワークに統合し、グリッドに「自己認識、自己決定、自己修復」の機能を与えます。

スマートグリッドの広大なアーキテクチャの中で、 リレー は、サイズは小さいですが、安全、安定、効率的なシステム運用のための「防御の第一線」と「実行終端」の両方として機能します。彼らは、障害の分離や負荷の切り替えから、機器の保護やエネルギーの供給に至るまで、複数の責任を負います。この記事では、基本原理から始めて、リレーの中核となるアプリケーション シナリオを体系的にレビューします。 スマートグリッド 、グリッドのパフォーマンスに対する目に見える改善を分析し、将来のテクノロジーの進化の道を見据えています。最後に、よくある質問 (FQA) のリストを簡単な参照用に示します。

リレーの基礎: 電磁石からインテリジェント端末まで

動作原理と分類

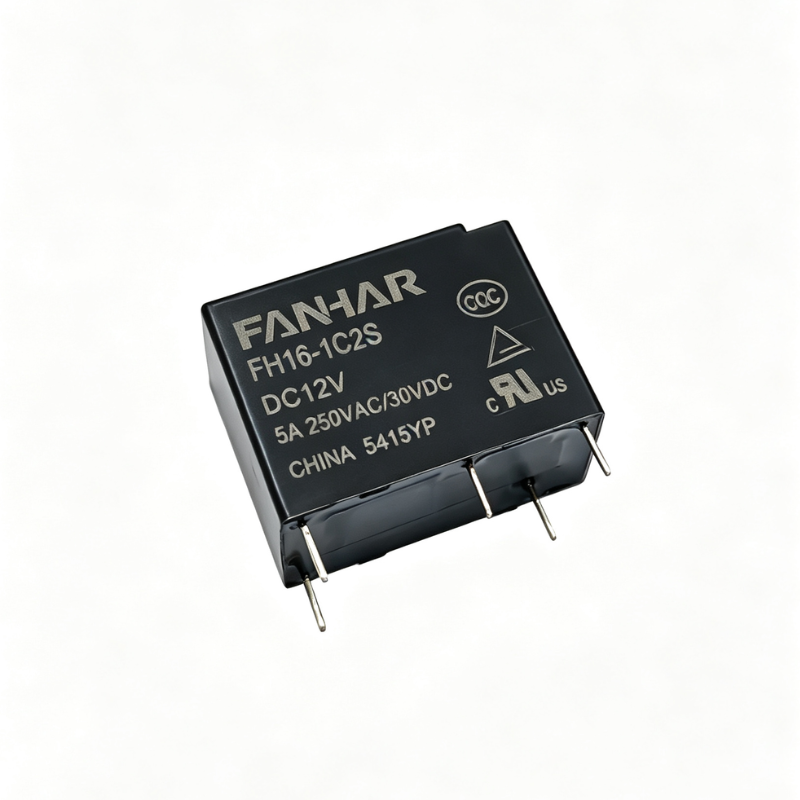

リレーは自動電気スイッチです。その基本的な動作原理は、入力量（電圧、電流、温度、時間など）が設定されたしきい値に達すると、電磁石または電子回路が接点を駆動して動作し、それによって高電力回路のオン/オフを制御します。技術的なルートに応じて、リレーは次のように分類できます。

電力システムにおける従来の役割

制御機能 ：小電流信号を使用して大電流負荷を駆動し、遠隔始動/停止が可能です。

保護機能 ：過電流、過電圧、不足電圧、短絡などの異常を検出し、故障した回路を迅速に切断します。

信号伝送 ：機器のステータス（閉/開、アラーム）を監視システム用のドライ接点信号に変換します。

スマートグリッドにおけるリレーの 5 つの主要なアプリケーション

スマート変電所と主要機器制御

スマート グリッドは、電子計器用変圧器とインテリジェントな一次機器 (スマート回路ブレーカー、断路器など) を広範囲に採用したデジタル変電所に基づいて構築されています。リレーは制御アクチュエーターとして機能し、GOOSE (汎用オブジェクト) を受信します。統合ユニットまたは保護および制御デバイスからの Oriented Substation Event) コマンドにより、ミリ秒以内に切り替え操作が完了します。

好例 : 中国の 220 kV スマート変電所の改修後、従来の電磁リレーをインテリジェント リレー グループに置き換えることで、平均動作時間が 80 ミリ秒から 15 ミリ秒に短縮され、システムの障害解決速度が約 80% 向上しました。

系統故障自己修復と迅速な再構成

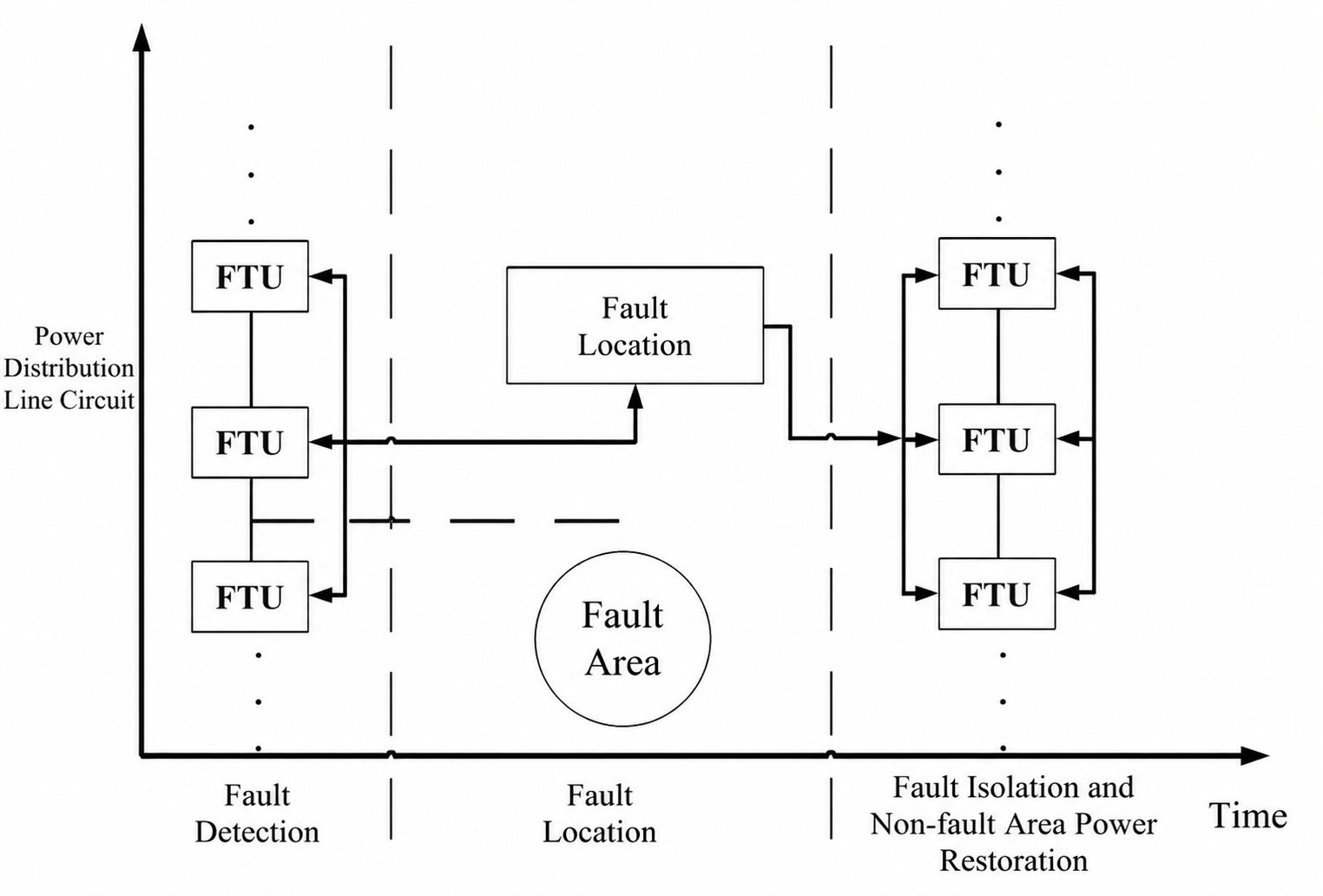

スマート グリッドの「自己修復」機能は、障害検出→位置特定→隔離→復旧という閉ループ プロセスに依存しています。リレーはこのプロセスで 2 つの役割を果たします。

障害分離: 回線で短絡が発生すると、リレーが瞬時に動作して、障害のあるセクションを主電力網から切り離します。

自動再構成: フィーダ自動化 (FA) ロジックを通じて、リレーが隣接するスイッチを調整して、障害のないセクションをバックアップ電源に転送し、復旧時間を数時間から数分、さらには数秒に短縮します。

正確な負荷制御とデマンドレスポンス

電力の需給バランスが逼迫している期間中、スマート グリッドはデマンド レスポンス (DR) メカニズムを使用して顧客側の負荷を調整します。リレーはもはや単なる「ハードスイッチ」ではありません。これらは負荷集約プラットフォームと連携して動作します。

使用時間の価格応答: 価格シグナルに基づいて、リレーは自動的に切断または調整されます。重要な負荷 (例: エアコン、EV 充電器)。

緊急負荷遮断：周波数が低下すると、優先順位に従ってリレーが遮断可能な負荷を順次遮断し、大規模停電を防ぎます。

米国エネルギー省の統計によると、デマンド レスポンスにインテリジェント リレーを使用する商業ビルは、居住者の快適さへの影響を最小限に抑えながら、夏のピーク負荷を 15 ～ 25% 削減できます。

分散型エネルギー資源（DER）のフレンドリーな系統接続

太陽光発電 (PV)、風力発電、エネルギー貯蔵、電気自動車の広範な統合により、配電ネットワークは「一方向放射型」システムから「双方向インタラクティブ」システムに変わります。 DER 相互接続ポイントにおけるリレーの主なタスクは次のとおりです。

アクティブな単独運転防止検出 : 系統電圧が失われると、リレーは分散型発電機をすぐに切断し、保守員に危険を及ぼす可能性のある単独運転を防ぎます。

電力平滑制御 : 気象条件に応じて、リレーはエネルギー貯蔵デバイスを動的に切り替えたり、インバーター出力を調整して電力変動を滑らかにします。

マルチソースの調整 : マイクログリッドでは、リレーは経済的または環境的優先順位に従ってさまざまなエネルギー源を供給する「ゲートウェイ スイッチ」として機能します。

機器のライフサイクル全体の健全性管理

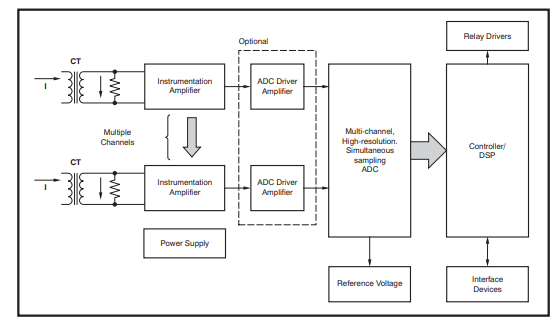

最新のインテリジェント リレーには、温度、電圧、電流センサーが組み込まれており、IEC 61850 通信プロトコルをサポートしています。動作回数、接点の磨耗、動作時間などのステータスデータをアップロードできます。機械学習モデルと組み合わせたメンテナンス プラットフォームは、リレーの残りの耐用年数を予測し、計画的なメンテナンスではなく状態に基づいたメンテナンスを可能にし、O&M コストを約 30% ～ 40% 削減します。

スマートグリッドにおけるリレーの3次元価値向上

今後の開発トレンド：アクチュエータから「エッジ判定ノード」へ

インテリジェンスと AI の統合

次世代のリレーはエッジ AI チップを統合し、ローカル波形特徴認識を可能にして「雷による一時的な故障」と「永続的な短絡」を区別し、再閉路戦略を自律的に選択して、ブラインド再閉路によるシステムへの二次的な影響を回避します。自己学習型インテリジェントリレーは、2028 年頃に試験プロジェクトに入ることが予想されています。

ソフトウェアデファインドと仮想化

ソフトウェア定義の電力システムの概念の台頭により、リレー保護ロジックは固定ハードウェア パラメーターとしてハードコーディングされなくなり、クラウドベースのアプリを介してオンデマンドでロードされるようになります。たとえば、同じハードウェアで日中は「PV 逆電力防止」戦略を実行し、夜間は「エネルギー貯蔵充放電管理」戦略に切り替えることで、「1 台のデバイスで複数の用途」を実現できます。

高周波動作と広範囲バンドギャップ半導体

炭化ケイ素 (SiC) および窒化ガリウム (GaN) デバイスの成熟により、デバイスの安定化が進んでいますMHz レベルの高周波スイッチングに向けた状態リレー。これにより、パワーエレクトロニクス変圧器 (PET) および高圧 DC 配電ネットワーク (MVDC) で使用されるリレーの量が 50% 以上削減され、損失は 1 分の 1 に削減されます。従来のソリューションの 3 番目。

デジタルツインによる運用・保守

将来的には、すべてのリレーがデジタル ツイン プラットフォームに「仮想ミラー」を備え、その電気的、熱的、機械的状態をリアルタイムで反映するようになるでしょう。シミュレーションを通じて、潜在的な故障モードを数週間前に予測できるため、最適な時間帯での交換が可能となり、まさに「計画外ダウンタイムゼロ」を実現します。

結論

スマート グリッドの「小さいながらも重要な」コンポーネントとして、リレーは単純な電気機械スイッチから、センシング、通信、制御、および計算を統合する多機能インテリジェント端末へと進化しました。これらは、エネルギー利用効率の向上、供給の信頼性の向上、システムの安全性の確保において、かけがえのない役割を果たしています。再生可能エネルギーの高度な普及、高電力電子コンテンツ、高度なデジタル化を伴う将来の送電網に直面して、リレーはよりスマートで、より高速で、より柔軟で、より信頼性の高いものを目指して進化し続けるでしょう。技術革新と標準化の取り組みが共同してリレー業界を推進し、世界的なカーボンニュートラル目標に向けた強力な基礎的なサポートを提供することになります。
