太陽光発電システム、EV 充電ステーション、産業用制御機器では、電気の安全性とエネルギー効率に対する要求がますます高まっており、 リレー 信頼性の高いスイッチング性能だけでなく、安全監視、低電力動作、長期安定性も実現する必要があります。 FH62NEシリーズ 新エネルギーリレー Fanhar Electronics の製品は、高負荷容量、インテリジェントな安全監視、省エネ動作、長寿命設計を 1 つのソリューションに組み合わせ、電気的性能、システムの安全性、環境適応性に対する厳しい要件を持つアプリケーション向けに信頼性の高い電源スイッチング ソリューションを提供します。

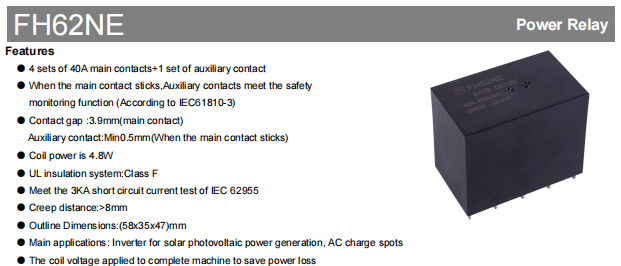

40A メイン接点 4 セット 補助接点 1 個 - 大電流の通電と安全監視を 1 つで実現
の FH62NE 4 セットの 40A 主接点と 1 つの補助接点を備えています。

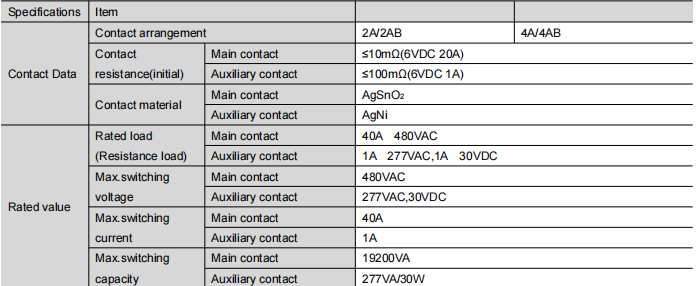

主な連絡先 : 4 フォーム A (4A/4AB) 常開接点、AgSnO₂ (酸化銀錫) 材料を使用、定格 40A @ 480VAC (抵抗)、最大スイッチング容量 19,200 VA、初期接触抵抗 ≤10 mΩ。
補助接点 : 1 フォーム B 常閉接点、AgNi (銀ニッケル) 材料を使用、定格 1A @ 277VAC / 30VDC。
コアセーフティ機能 : 故障により主接点が溶着した場合でも、補助接点は 0.5 mm 以上の最小ギャップで確実に開き、主回路のリアルタイムの安全監視のために制御システムに故障信号を送信します。 IEC 61810-3 安全規格に準拠しています。メイン接点ギャップは 3.9 mm で、高電圧絶縁の安全性が確保されています。
クラス F の高絶縁設計により、新エネルギー用途の高電圧要件に適合
新エネルギー機器は高電圧下で長時間動作するため、優れた絶縁性能が求められます。 FH62NE は、沿面距離 >8 mm のクラス F 絶縁システム (155°C) を採用しており、高電圧の破壊や漏電を効果的に防止します。

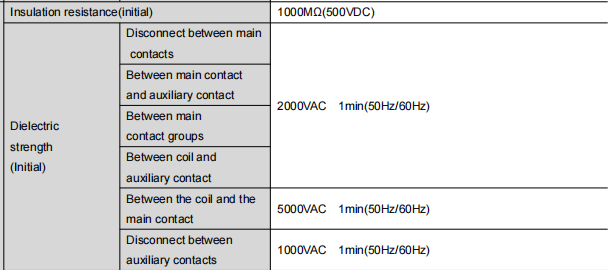

絶縁耐力能力:
サージ電圧: の relay withstands 10 kV (1.2/50 µs) surge voltage between coil and contacts. Initial insulation resistance is 1000 MΩ at 500 VDC.
低消費電力設計
の FH62NE uses a low-power coil design with a rated operating power of only 4.8W. After the switching action, the state can be maintained by applying a sustaining voltage as low as 40%–100% of rated voltage (at 25°C) or 50%–60% (at 85°C), significantly reducing long-term energy consumption and heat buildup.

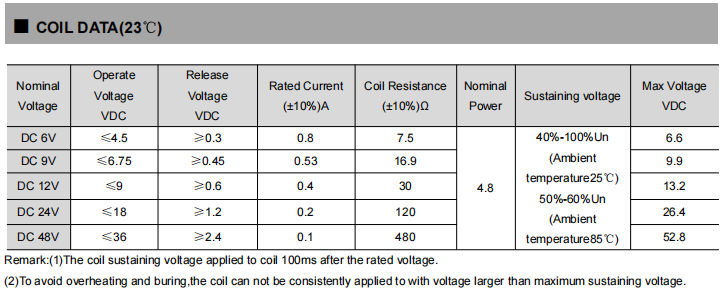

コイル仕様（23℃時）：
動作時間: ≤ 40 ミリ秒。 リリースタイム: ≤ 20 ミリ秒。
厳しい産業環境向けの広い温度範囲と高い信頼性
の FH62NE features a fully sealed, dust- and splash-proof construction, operating reliably over a temperature range of –40°C to 85°C and humidity range of 5% to 85% RH, making it suitable for diverse climates and harsh industrial environments.
耐久性評価:
- 機械的寿命：100万回
- 電気的寿命: 30,000 回 (40A/480VAC 抵抗、ON/OFF = 1 秒/9 秒)
耐振動性と耐衝撃性:
- 機能振動: 10 Hz ～ 55 Hz、振幅 1.5 mm
- 機能的衝撃: 98 m/s² (10g)
- 破壊衝撃: 980 m/s² (100g)
コンパクトなサイズでシステムへの組み込みが容易

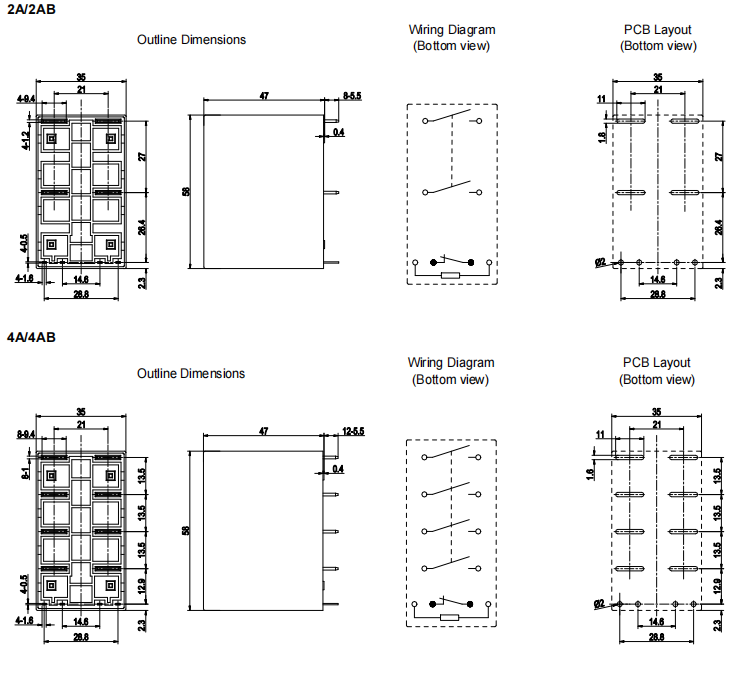

の FH62NE measures 58 mm × 35 mm × 47 mm (L × W × H) and weighs approximately 200 g, making it easy to integrate into space-constrained enclosures.
取り付けとはんだ付けの推奨事項:
取り付け: PCB 取り付けを推奨
はんだ付け温度：260℃±5℃
はんだ付け時間：3～5秒
取付寸法公差（指定のない限り）：±0.1mm
主要なアプリケーション シナリオ
FH62NE は、高電流容量、独立した安全監視、実証済みの設計により、以下の分野で広く使用されています。
太陽光発電インバータ : DC入力側またはAC出力側の負荷スイッチングおよび絶縁用。高耐電圧、高電流容量、サージ耐性により、太陽光発電システムで一般的な電圧変動やスイッチング過渡現象に効果的に対処します。
AC EV充電ステーション : 充電制御回路のコアスイッチングコンポーネントとして、メイン接点は充電電流を安全に流し、補助接点は追加の安全保護層を提供します。
ステータスフィードバックが必要なセーフティクリティカルシステム : 補助接点は、メイン接点のステータスに関する診断情報を提供し、厳しい安全要件を持つアプリケーションのニーズを満たします。
よくある質問
Q1：FH62NEの主接点の定格負荷はどれくらいですか？
の main contacts are rated at 40A @ 480VAC (resistive load) with a maximum switching capacity of 19,200 VA, using AgSnO₂ contact material and initial contact resistance ≤10 mΩ.
Q2: 補助接点の機能は何ですか?
の auxiliary contact is 1 Form B (normally closed), rated at 1A @ 277VAC / 30VDC. Its core function is safety monitoring: in case of main contact welding, the auxiliary contact opens reliably (minimum gap ≥0.5 mm) and sends a fault signal, complying with IEC 61810-3.
Q3: FH62NEのコイル消費電力はどれくらいですか?
の rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
Q4: FH62NEの電気的寿命はどのくらいですか?
40A/480VAC抵抗負荷（ON/OFF＝1秒/9秒）下での電気的寿命は30,000回です。
Q5: FH62NEのコイル消費電力はどれくらいですか?
の rated operating power is 4.8W. After operation, a sustaining voltage as low as 40%–100% (25°C) or 50%–60% (85°C) of rated voltage can be applied to greatly reduce energy consumption.
