W12T 40A パワーリレー | EV充電、太陽光発電システム、新エネルギー用途向けPCBリレー

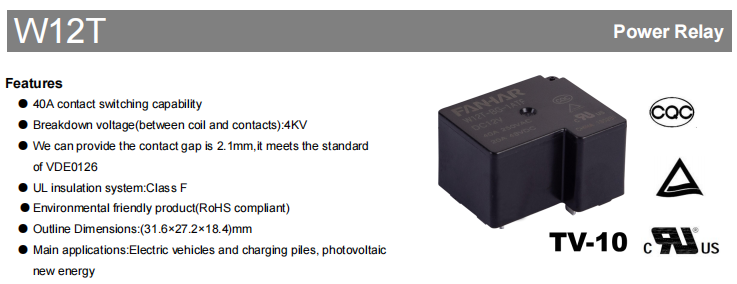

再生可能エネルギー システム、電気自動車、およびエネルギー貯蔵技術が進歩し続けるにつれて、電力制御システムには、より高いスイッチング能力、優れた絶縁性能、および長期的な動作信頼性を備えたリレーが求められています。これらの要件を満たすために開発された Fanhar W12T 40A パワーリレー は、電気自動車、充電パイル、太陽光発電 (PV) 再生可能エネルギー システム向けに特別に設計されています。

W12Tの特徴は、 40A接点開閉能力 、最大絶縁耐圧 コイルと接点間 AC4000V 、およびオプションの 接触ギャップ ≥2.1mm 。高負荷開閉性能を確保しながら、新エネルギー機器における電気絶縁性や安全性の要件も満たします。

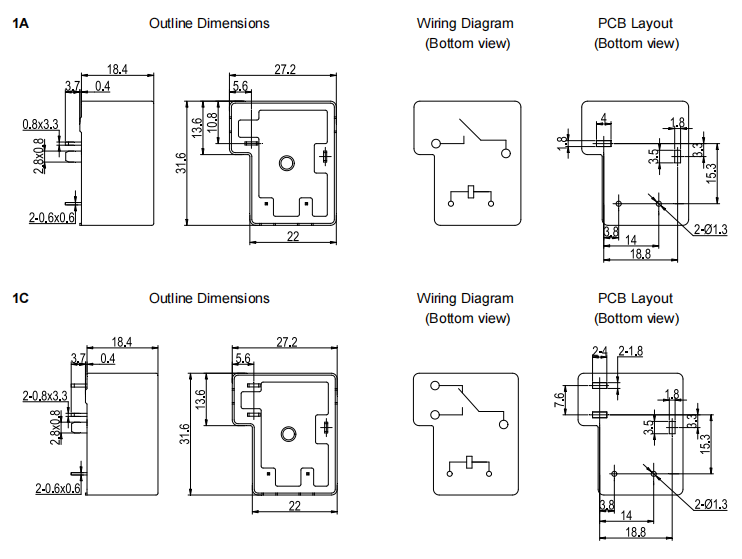

測定のみを行うコンパクトな PCB マウント設計 31.6×27.2×18.4mm 、W12T は、以下の幅広いコイル電圧オプションで利用可能です。 DC5V～110V 。このシリーズには、標準タイプ (900mW コイル電力) と BG タイプ (1400mW コイル電力) の両方が用意されています。リレーが取得しました UL/cUL、TÜV、CQC 認証を取得し、世界中のさまざまな市場での使用をサポートします。

高出力機器向けの 40A 大電流スイッチング機能

EV 充電パイルや PV インバーターなどの新エネルギー機器には、十分な電流容量を備えたリレーが必要です。 W12T の定格制御負荷は 40A 250VAC で、最大スイッチング容量は 10000VA です。

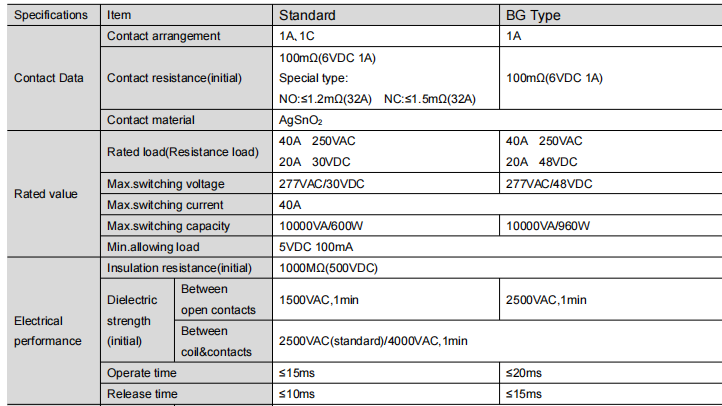

DC 負荷の場合、標準タイプは 20A 30VDC をサポートし、BG タイプは 20A 48VDC をサポートします。さらに、NO≤1.2mΩ (32A) および NC≤1.5mΩ (32A) の特殊な低接触抵抗タイプも用意されています。最小許容負荷は5VDC 100mAで、小信号スイッチングから高電力負荷制御まで幅広いアプリケーションが可能です。

システムの安全性を向上させる高絶縁設計

電気絶縁は、高電圧条件下で動作する再生可能エネルギー機器にとって重要な要件です。 W12T は優れた電気絶縁機能を備えています。

コイルと接点間の最大耐電圧： AC4000V

オープン接点間耐電圧（BGタイプ）： AC2500V

初期絶縁抵抗: 1000MΩ（DC500Vにて）

UL クラス F 絶縁システム:優れた絶縁性能は、動作の安全性と信頼性の向上に貢献し、高電圧の故障や漏電のリスクを効果的に防止します。

高品質の AgSnO₂ 接点材料により耐用年数が延長

W12T シリーズは、接点材料として AgSnO₂ (酸化銀錫) を使用しています。 AgSnO₂ は、優れた耐アークエロージョン性、低く安定した接触抵抗、良好な熱伝導性、優れた耐溶着性を示します。アーク放電を効果的に低減し、リレーの耐用年数を延ばし、頻繁にスイッチングする高負荷アプリケーションでも安定した電気的性能を維持します。

要求の厳しい産業環境における信頼性の高いパフォーマンス

W12T は、電気的性能に加えて、厳しい動作条件下でも長期的な信頼性を提供するように設計されています。このリレーは、-40 °C ～ 85 °C の広い周囲温度範囲で動作するため、さまざまな気候で導入される再生可能エネルギー システムや産業機器に適しています。

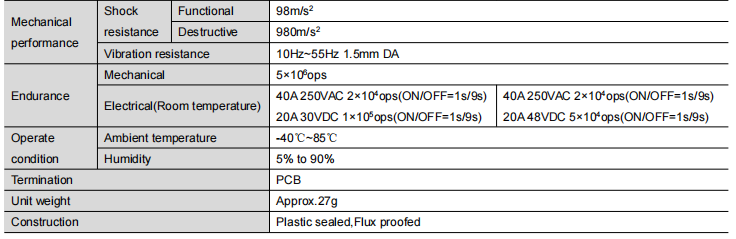

このリレーは、最大 5,000,000 回の操作の機械的寿命と、40A 250VAC 抵抗負荷で 20,000 回の操作、20A 30VDC (標準タイプ) で 100,000 回の操作、20A 48VDC (BG タイプ) で 50,000 回の操作の電気的寿命を備えています。

動作時間は ≤15ミリ秒 (標準) / ≤20ms (BG)、リリース時間は ≤10ms (標準) / ≤15ミリ秒 (BG) です。このリレーは、産業用途で一般的に遭遇する振動や機械的衝撃にも耐えられるように設計されています。

柔軟なシステム設計のための複数のコイル電圧オプション

制御システムが異なれば、必要なコイル電圧構成も異なります。システム統合を簡素化するために、W12T には 5V、6V、9V、12V、18V、24V、36V、48V、60V、110V DC などの複数の DC コイル電圧オプションが用意されています。

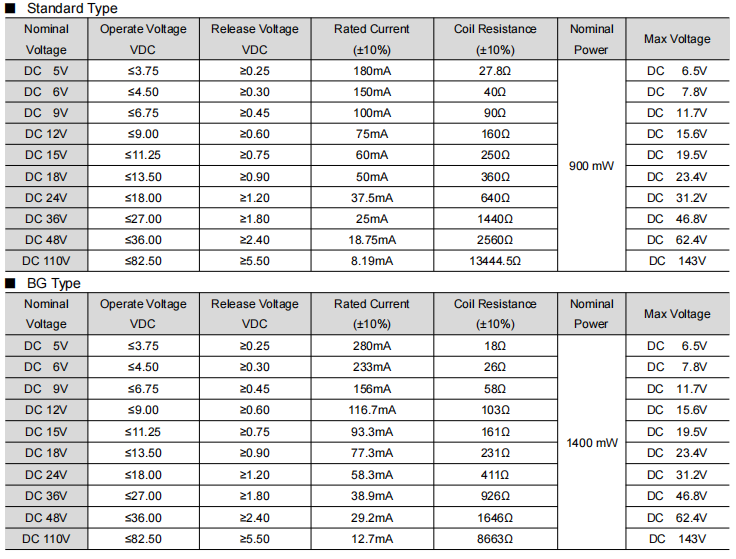

標準タイプのコイル定格電力は 900mW、BG タイプは 1400mW です。標準化されたコイル設計により、さまざまな制御回路との互換性が向上するだけでなく、複数の電圧プラットフォームを使用するメーカーの製品開発も簡素化されます。

機器の統合を容易にするコンパクトな PCB マウント設計

W12Tの特徴は、 compact PCB-mount design with outline dimensions of only 31.6 × 27.2 × 18.4 mm and a unit weight of approximately 27g, effectively saving valuable board space. The relay is available in Plastic sealed and Flux proofed types.

クリーンな環境（H₂S、SO₂、NO₂、塵埃のない環境）では、耐フラックスタイプを推奨します。これらの汚染物質を含む不潔な環境では、プラスチック密閉タイプを推奨します。この設計上の考慮事項により、さまざまな産業環境におけるリレーの耐用年数が効果的に延長されます。

代表的な用途

W12T は大電流電力スイッチング アプリケーション向けに設計されており、信頼性の高いスイッチング性能と高い絶縁機能が必要とされる再生可能エネルギーおよび電気自動車システムで広く使用されています。

• 電気自動車（EV）
• 新エネルギー車充電パイル
• 太陽光発電（PV）再生可能エネルギー設備

これらのシステム内では、リレーは一般に電力制御、主回路のスイッチング、安全絶縁に使用され、システムの信頼性と動作の安全性の向上に役立ちます。

標準タイプとBGタイプの選び方

W12T は、標準タイプと BG タイプで提供されます。主な違いを以下にまとめます。

一般的な産業用制御および標準電力スイッチング アプリケーションの場合、標準タイプはほとんどの要件を満たします。太陽光発電システム、より大きな接触絶縁距離を必要とするアプリケーション、またはより高い DC 電圧シナリオの場合は、BG タイプをお勧めします。
