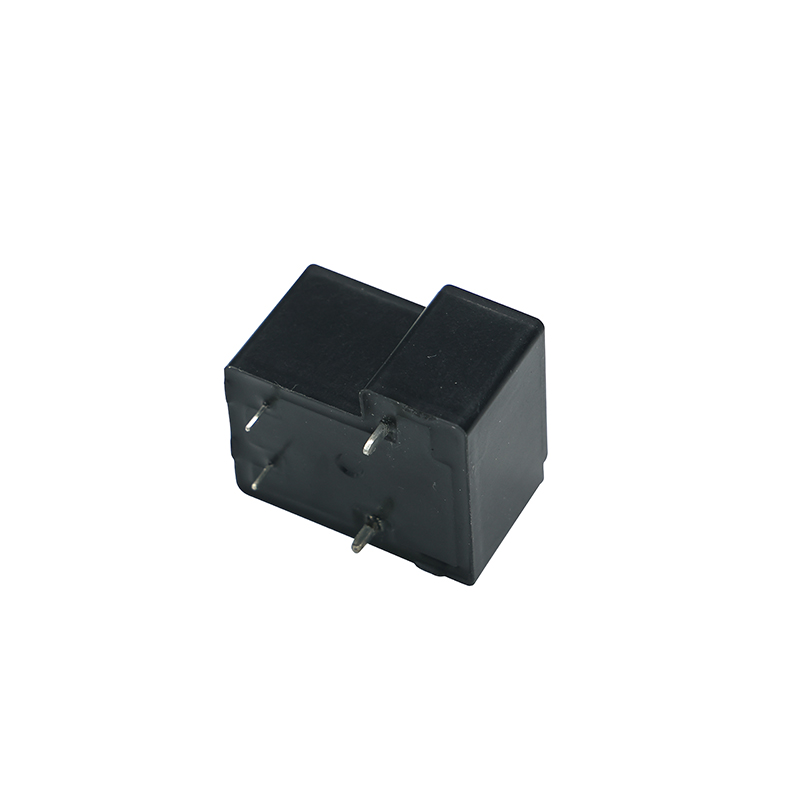

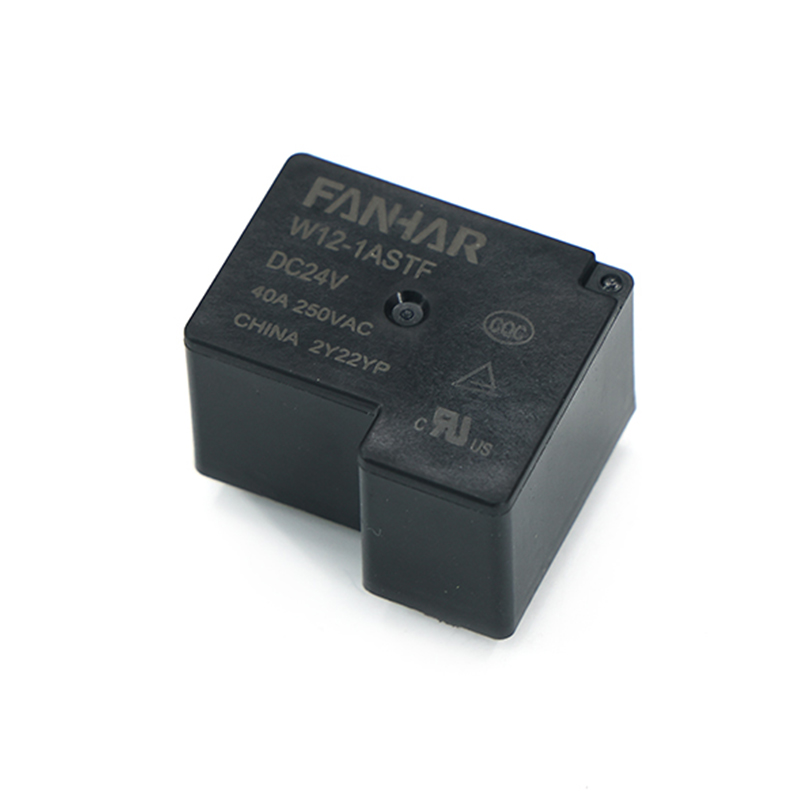

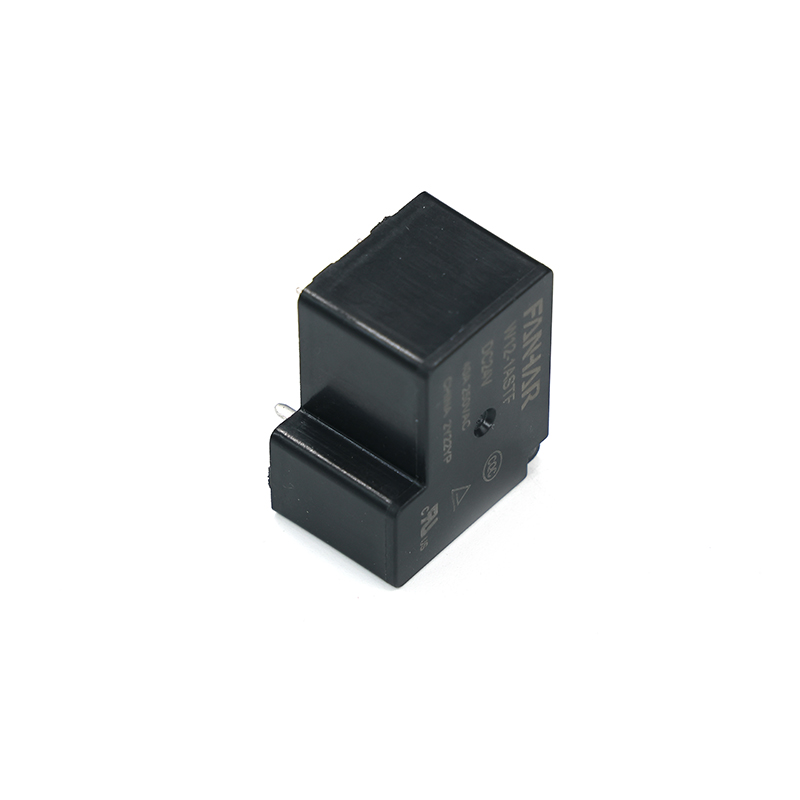

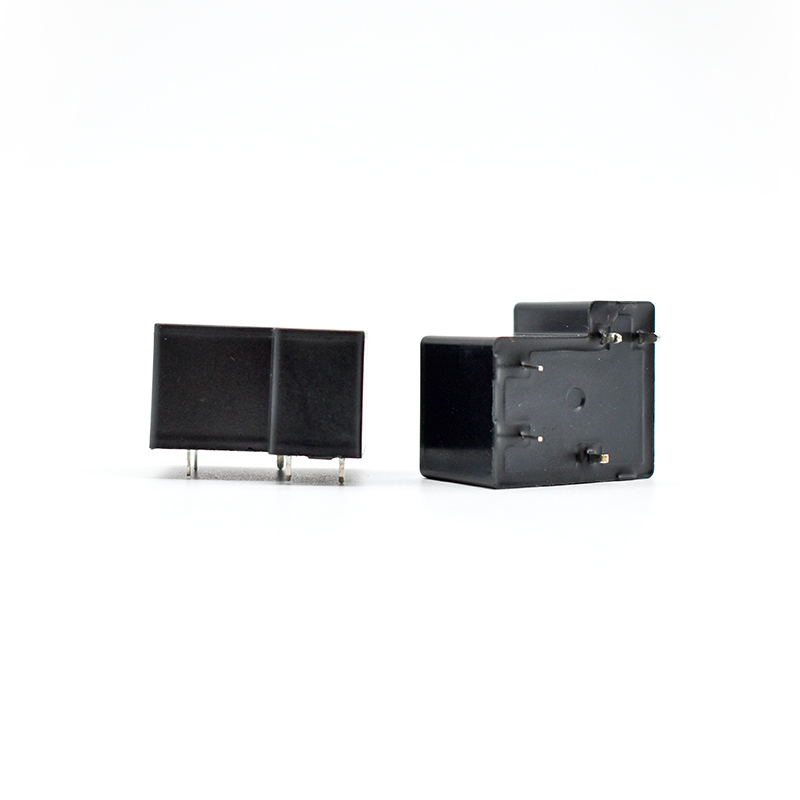

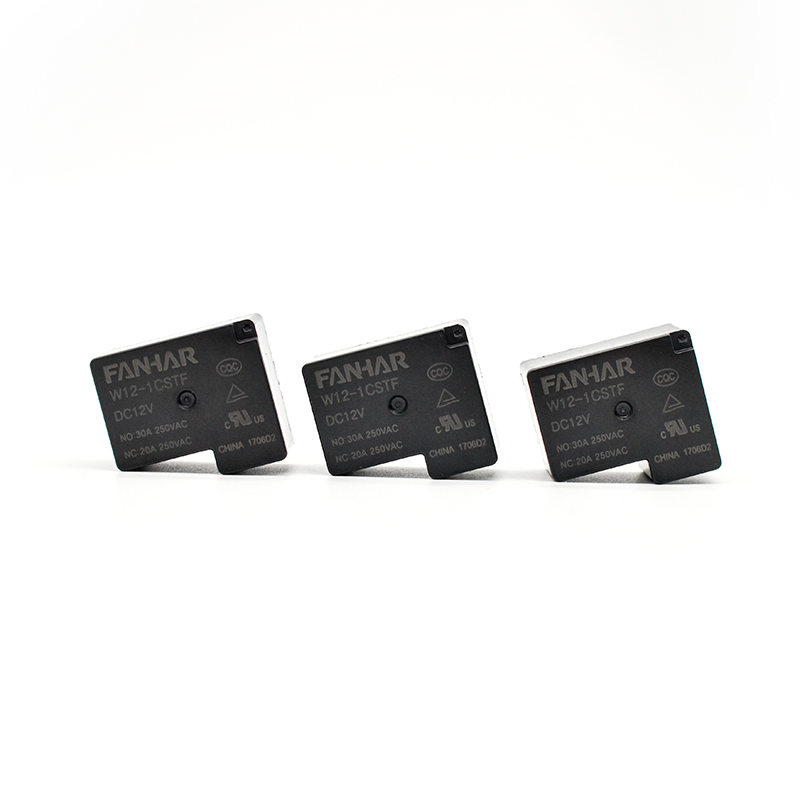

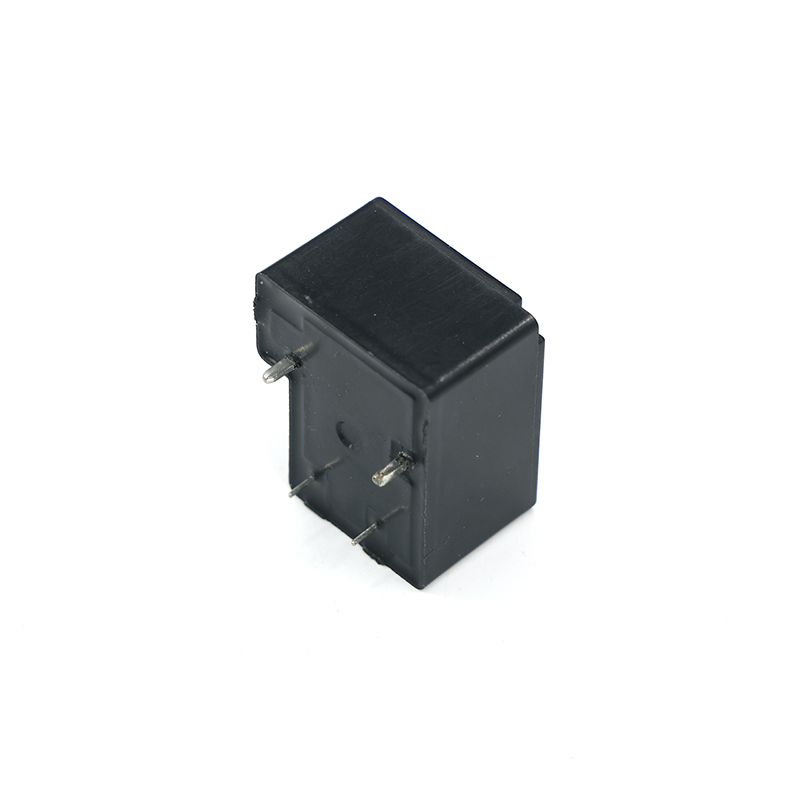

W12 30A 40A パワーリレー UL TUV CQC 準拠

仕様

アイテム

標準

BG タイプ

連絡先データ

接点配置

1A、1C

1A

接触抵抗(初期)

≤100mΩ(DC6V 1A)

100mΩ(6VDC 1A)

接点材質

AgNi、AgSnO ₂

定格値

定格負荷（抵抗負荷）

30A(標準)/40A 250VAC
20A 30VDC

30A 250VAC
20A 48VDC

最大スイッチング電圧

AC277V/DC30V

AC277V/DC48V

最大スイッチング電流

40A

最大開閉容量

10000VA/600W

7500VA/960W

最小許容荷重

DC5V 100mA

電気的性能

絶縁抵抗(初期)

1000MΩ(DC500V)

耐電圧（初期）

開放接点間

AC1500V、1分

AC2500V、1分

コイル・接点間

2500VAC（標準）/4000VAC、1分

稼働時間

≤15ms

≤20ms

リリース時間

≤10ms

≤15ms

機械的性能

耐衝撃性

機能的

98m/秒 ² (10G)

破壊的

980m/秒 ² (100G)

耐振動性

10Hz〜55Hz 1.5mm DA

持久力

機械式

5×10 ⁶ 作戦

電気的(室温)

40A 250VAC 2×10 ⁴ 作戦(ON/OFF=1s/9s)
30A 250VAC 5×10 ⁴ 作戦(ON/OFF=1s/9s)
20A 30VDC 1×10 ⁵ 作戦(ON/OFF=1s/9s)

40A 250VAC 2×10 ⁴ 作戦(ON/OFF=1s/9s)
30A 250VAC 5×10 ⁴ 作戦(ON/OFF=1s/9s)
20A 48VDC 5×10 ⁴ 作戦(ON/OFF=1s/9s)

動作条件

周囲温度

-40℃～85℃

湿度

5% ～ 90%

終了

プリント基板

単重

約27g

建設

プラスチック密封、フラックス防止
