FH61NE New Energy 磁気ラッチング リレー — PV インバータおよび AC 充電ステーション向けの信頼性の高い電力スイッチング ソリューション

柔軟なシステム設計のための複数のコイル電圧オプション

制御システムが異なれば、必要なコイル電圧構成も異なります。システム統合を簡素化するために、FH61NE シリーズには、以下を含む複数の DC コイル電圧オプションが用意されています。 DC6V , DC9V , DC12V , DC24V そして DC48V .

各コイル オプションは定格消費電力 3.2 W で設計されているため、エンジニアはリレー プラットフォームを変更せずに最適な制御電圧を選択できます。標準化されたコイル設計により、さまざまな制御回路との互換性が向上するだけでなく、複数の電圧プラットフォームを使用するメーカーの製品開発も簡素化されます。

製品アップグレードを容易にするコンパクトなプラットフォーム設計

FH61NE シリーズは、さまざまな接点構成とコイル電圧オプションにわたって統一されたプラットフォーム設計を提供し、メーカーに多様な新エネルギー機器アプリケーションを開発するための柔軟な基盤を提供します。

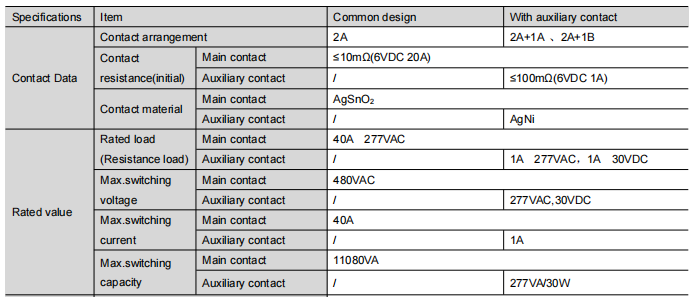

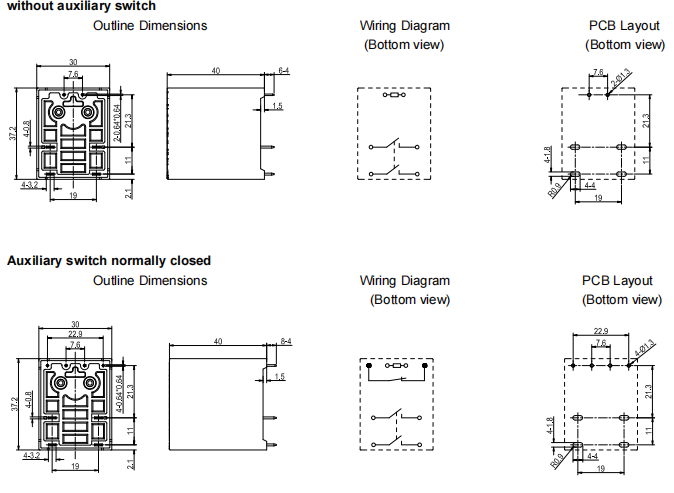

すべての構成は同一の外形寸法を共有します。 37.2×30×40 mm、同じ PCB レイアウト、実装フットプリント、絶縁性能、機械構造を備えています。構成間の主な違いは接点配置 (2A、2A 1A、または 2A 1B) であり、設計者は PCB 設計を変更せずに適切な監視機能を選択できます。

この共通プラットフォームにより、機器メーカーは、機械的設置や基板レイアウトを変更することなく、補助接点監視 (主接点固着時の安全フィードバック用) を設計に簡単に組み込むことができます。その結果、開発サイクルが短縮され、エンジニアリングコストが削減され、製品の標準化が向上します。

太陽光インバーター、AC 充電ステーション、EV 充電機器にわたる拡張性の高いソリューションを求めるメーカーにとって、FH61NE シリーズは効率的で実用的なプラットフォームを提供します。

安全性の承認

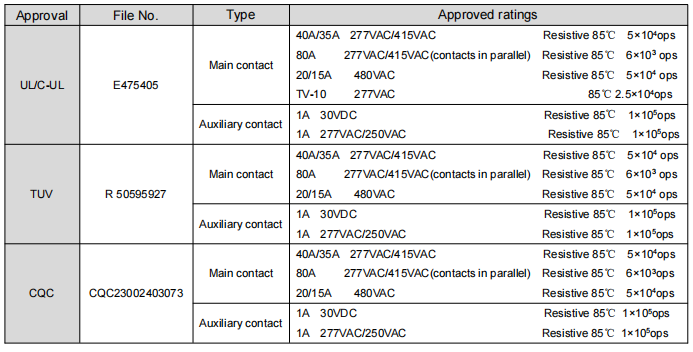

FH61NEが取得したのは、 UL/cUL、TUV 、そして CQC 安全認証。この製品は、EU RoHS/REACH 環境指令にも準拠しています。ファンハル エレクトロニクスが達成したのは、 ISO9001 , ISO14001 、そして ISO45001 国際管理システム認証を取得し、40 を超える国内特許を取得し、国家ハイテク企業および省レベルの研究開発センターとして認められています。
