ラッチングリレーとは何ですか?
A ラッチングリレー 特殊なタイプの電気機械式または電磁式スイッチです。その中心的な特性は、「位置記憶」機能を備えていることです。スイッチング状態を変更するには短い電流パルスのみが必要で、制御信号が除去された後は、変更するための逆パルス信号を受信するまで、現在の状態(オンまたはオフ)を無期限に維持できます。
これは、状態を維持するために継続的に通電する必要があり、電力が切断されるとデフォルトの位置に戻る通常のリレー (非ラッチング) とはまったく対照的です。したがって、ラッチング リレーは、「双安定」リレー、「キープ」リレー、または「磁気ラッチ」リレーとしても知られています。
ラッチングリレーはどのように動作するのでしょうか?
コアコンポーネント
ラッチングリレーの主なコンポーネントには次のものがあります。
コイル : シングルコイルまたはデュアルコイル構造で、通常は低抵抗の銅線で作られ、磁場を生成するために使用されます。
アーマチュア (「リード スイッチ」とも呼ばれます) : スイッチの「ゲート」として機能する小さな可動金属片。
永久磁石(磁気ラッチタイプの場合) : 電源が遮断された後、アーマチュアを所定の位置に保持するために使用されます。
メカニカルラッチ(メカニカルラッチタイプの場合) :物理的なロック機構。
詳細な動作原理
短い電流パルスがコイルに印加されると、発生した磁場によってアーマチュアが駆動されて、ある接触位置から別の接触位置に移動し、それによって回路が完了または遮断されます。重要な点は、このパルスが終了した後、連続電力を必要とせずに、磁力(磁気ラッチ タイプの場合)または機械ラッチ(機械ラッチ タイプの場合)に依存して、アーマチュアが現在の位置にしっかりと留まるということです。逆パルスが印加された場合にのみ作動およびリセットされます。
オフディレータイマーなどのアプリケーションでは、二重巻線ラッチングリレーの動作シーケンスはより複雑になります。セットコイル(S)に電流が流れると、内部の磁気回路に磁束が発生し、アーマチュアを吸引する電磁力が発生し、常開接点が閉じて常閉接点が開き、セット状態が維持されます。オフディレーが終了すると、リセットコイル(R)に電流が流れ、閉じていた常開接点が開き、開いていた常閉接点が再び閉じます。
ラッチングリレーの主な種類
保持機構による分類
| 種類 | 保持機構 | 利点 | 短所 | 代表的な用途 |
|---|---|---|---|---|
| 磁気ラッチリレー | 永久磁石または磁気回路のセルフロック | 動作速度が速く、小型、長寿命、電力損失の影響を受けない | 耐振動性が低い | スマートメーター、パワーコンディショナー |
| メカニカルラッチングリレー | 物理的なラッチ機構 | 高い接点容量、強力なサージ電流耐性、熱サイクル下でも安定した性能 | サイズが大きい、スイッチング速度が遅い、寿命が比較的短い | サイズが大きい、スイッチング速度が遅い、寿命が比較的短い |
コイル構造による分類
| 種類 | 構造上の特徴 | 駆動方式 | 制御の複雑さ |
|---|---|---|---|
| シングルコイル | 1つのコイルでセットとリセットを兼用 | F 入力電流の極性を変えることで制御(正/負パルス) | Hブリッジ回路が必要、より複雑 |
| デュアルコイル | 独立した「セット」コイルと「リセット」コイル | それぞれのコイルにパルスを印加すると、対応する動作が実行されます。 | デュアル独立ドライブ、シンプルで信頼性の高い制御 |
インパルスリレー
これは、電子ステアリング回路が組み込まれた特別なタイプの磁気ラッチング リレーです。入力パルスの極性を変更する必要はありません。パルス信号を受信するたびに自動的に状態が変化します(スイッチのようにON/OFFが交互に切り替わります)。電力が供給されると、内部回路がリレーの現在位置を自動的に決定し、反対側のコイルに通電します。
インパルスリレーは、複数のボタンを使用して複数の場所から同じデバイスを制御する場合に最適です。たとえば、各場所で 1 つのボタンを使用して複数のポイントからコンベアを開始および停止するなどです。
ラッチングリレーと非ラッチングリレー: 詳細な比較
| 特徴 | ラッチングリレー(磁気式) | ノンラッチングリレー(普通) |
|---|---|---|
| 状態保持メカニズム | 永久磁石または磁気回路のセルフロックを使用して接触状態を保持し、連続電力は必要ありません | コイルへの継続的な通電により磁力を発生させ、接触状態を維持します。 |
| 駆動方式 | 状態を切り替えるにはパルス電流のみが必要です (例: 0.1 秒パルス) | ピックアップまたはドロップアウト状態を維持するには、継続的な通電が必要です |
| 接触状態 | 双安定(停電後も状態が変化しない) | 単安定(停電後に接点がリセットされる) |
| 静的消費電力 | ゼロ(状態保持中は電力消費なし) | 連続消費(コイルは長時間通電が必要) |
| 動的消費電力 | スイッチング時のみの短時間の消費 (例: 1W × 0.1s) | 連続消費(例:2W×24h) |
| エネルギー効率 | 長期稼働による省エネシナリオに最適 | 短期または断続的な制御シナリオに適しています |
| コンタクトライフ | 高い(連続通電がない場合、アーク損傷が軽減されます) | 低い(長時間通電すると酸化・固着しやすい) |
| 耐振動性 | 不良(振動により磁気回路が誤って切り替わる可能性があります) | 優れた(機械的なスプリングリターンに依存し、より高い安定性) |
| ドライブの複雑さ | 極性制御 (シングルコイル) またはデュアルドライブ (デュアルコイル) が必要です | 必要なのは単純なスイッチング回路 (例: トランジスタ/MOSFET 制御) だけです |
| 代表的な回路 | Hブリッジ回路またはデュアル独立ドライブ | シングルスイッチ回路 |
| コスト | 高次(複雑な構造) | 下部(簡易構造) |
ラッチングリレーの主な利点
極めて低い消費電力: これはラッチングリレーの最も顕著な利点です。状態が切り替わる瞬間のみ電力を消費するため、長期的なアプリケーションでは省エネ効果が大きくなります。 ON/OFF切り替え時のみ電流が流れるラッチング設計により、機器の省エネに大きく貢献します。
状態メモリ: 停電後も最後の状態を自動的に維持するため、リセット回路は必要ありません。スマート スイッチのメモリ機能など、停電後の状態保持が必要なアプリケーションに特に適しています。
低コイル発熱:連続通電が不要なため、コイルの温度上昇が非常に低く、機器の信頼性向上と長寿命化に貢献します。
バッテリー駆動のデバイスに最適: 静的消費電力ゼロの特性により、IoT デバイスやスマート メーターなどのバッテリー駆動のアプリケーションに最適です。
主なアプリケーションシナリオ
産業オートメーション
産業用計数および分類システム: 状態メモリの双安定特性を利用します。
モーター制御回路:オフディレーリレーでは、ラッチングリレーを使用して正確なブレーキ制御を実現します。
包装機械:複数台を統合制御。
電力とエネルギー
スマートメーター:低消費電力、長期稼働、前払い制御機能が可能。
PV インバータ: 頻繁なスイッチング、地絡検出回路。
高電圧 DC 電源: 回路スイッチング。
テストとコミュニケーション
電気通信機器: 電話交換システム。
自動試験装置:試験信号切り替え。
選択ガイド: 適切なラッチング リレーを選択するには?
ラッチングリレーを選択するための推奨シナリオ:
電力消費に敏感な長期動作: バッテリ駆動のデバイス、IoT 端末など。
停電後の状態を維持するための要件: スマート スイッチのメモリ機能、機器の状態の保持など。
コイル発熱の抑制: 高密度設置環境。
複数の場所からの制御の必要性: 例: 建物の照明、コンベア制御。
通常のリレーを選択するための推奨シナリオ:
コスト重視のアプリケーション: 単純な家電制御など、長期間の状態保持は必要ありません。
シンプルな制御ロジック:複雑な駆動回路は不要です。
振動環境: 磁気ラッチリレーは耐振動性が劣ります。
主要な選択パラメータ
コイルタイプ: シングルコイルとデュアルコイル。デュアルコイルは制御が簡単ですが、より多くのピンが必要です。一方、シングルコイルはスペースを節約しますが、極性切り替え回路が必要です。
接点定格:負荷電流と電圧に基づいて選択します。たとえば、一部のシリーズ製品では最大数アンペアの電流をスイッチングできますが、信号回路に適したモデルでは電流容量が小さくなります。
消費電力要件: コイルの動作電力に注意してください。超低消費電力の製品が市販されています。
取り付け方法: PCB 取り付け、表面実装技術 (SMT)、またはプラグイン。スペースに制約のあるアプリケーションの場合は、超小型の表面実装モデルを選択できます。
環境適応性: 温度、湿度、振動などを考慮します。機械的ラッチング タイプは、熱サイクル下でもより安定した性能を提供します。
技術開発動向
省エネと排出削減に対する世界的な需要の高まりに伴い、ラッチングリレーは静的電力消費がゼロという特性により、より幅広い用途が広がっています。主な開発トレンドは次のとおりです。
コイル消費電力の低減: 磁気回路設計の最適化と新素材の使用により、動作消費電力を継続的に削減します。
小型サイズ: 特定の表面実装リレーなどの高密度設置要件に適応します。
接点容量の向上: 低消費電力を維持しながら負荷容量を強化します。
インテリジェントな統合: よりスマートな制御を実現する電子回路を内蔵したインパルスリレー。

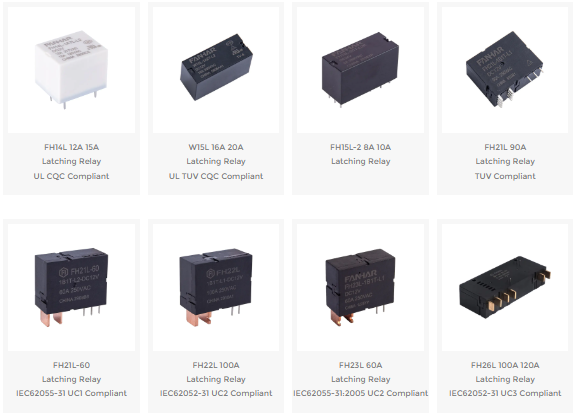

当社のラッチングリレー製品を詳しく見る
FANHAR Electronics では、高性能を提供します。 ラッチングリレーs 現代のスマートホーム、産業用制御、新エネルギーシステムなどの需要に合わせて設計されています。 30 以上のシリーズと数百の仕様を備えた当社のポートフォリオは、スイッチング機能、エネルギー効率、信頼性の完璧なバランスを提供します。
よくある質問
Q1: インパルスリレーと通常の電磁ラッチングリレーの違いは何ですか?
インパルスリレーには電子ステアリング回路が組み込まれているため、極性を反転する必要はありません。パルスごとに状態が自動的に切り替わります (押しボタン スイッチのように)。通常の磁気ラッチリレーでは外部極性制御または個別の巻線が必要ですが、複数の場所の単一ボタン制御に最適です。
Q2: デュアルコイルリレーがオフディレータイマーアプリケーションで一般的に使用されるのはなぜですか?
オフ遅延にはクリアセット (タイミング開始) およびリセット (タイミング終了) アクションが必要なためです。デュアルコイルリレーにより、これら 2 つの動作を独立して制御できるため、極性切り替えによる余分な複雑さとノイズのリスクを回避しながら、明確で信頼性の高いタイミング ロジックが提供されます。
Q3: リレーを選定する際、接点電流定格はどの程度の余裕を持たせればよいでしょうか?
原則として、負荷電流は接点定格の 80% 以下に抑えてください (抵抗負荷の場合)。誘導性または容量性負荷 (モーター、コンデンサ、ランプ) の場合は、より大きなマージン (<50% を推奨) を許容し、突入電流を考慮してください。最大スイッチング電力と電圧曲線については、必ずデータシートを参照してください。
Q4: 磁気ラッチング リレーは高周波スイッチング (PWM など) に使用できますか?
お勧めしません。磁気ラッチング リレーは、低周波スイッチング (多くても 1 分間に数回) 向けに設計されています。高周波動作は機械的寿命を大幅に短縮し、ゼロ電力の利点を無効にします。高周波アプリケーションの場合は、ソリッドステート リレーまたは MOSFET を使用します。
Q5: 選択したリレーが適切かどうかを確認するにはどうすればよいですか?
実際の負荷(最悪の突入状態を含む)を使用してテストを構築し、少なくとも 1,000 回の連続スイッチング サイクルを実行し、接点温度の上昇、コイル温度の上昇、および接点抵抗の変化を監視することをお勧めします。また、振動および電源オフ保持テストを実行して、アプリケーション環境要件への準拠を確認します。
