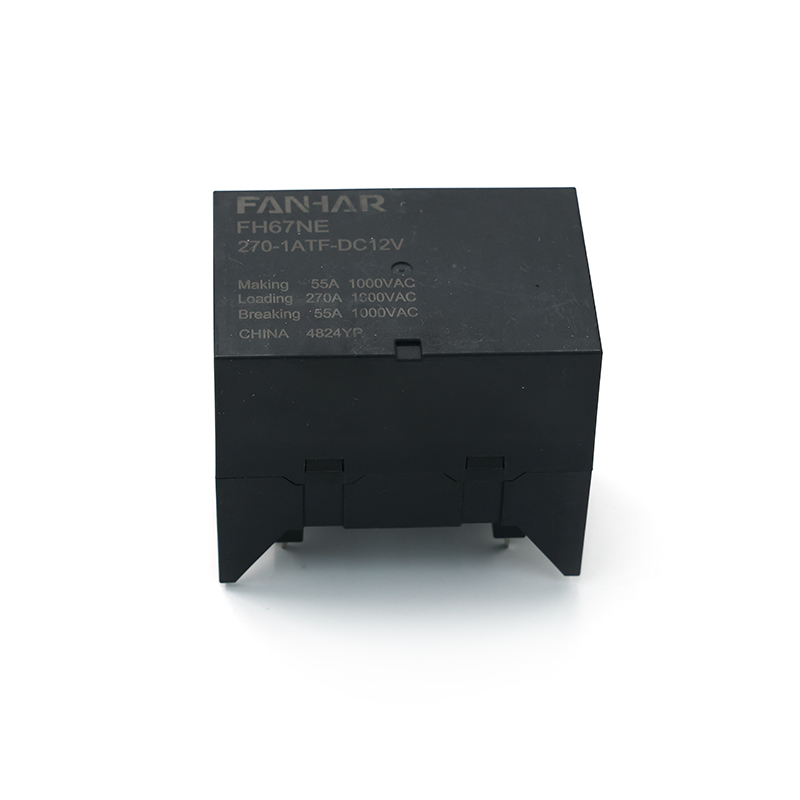

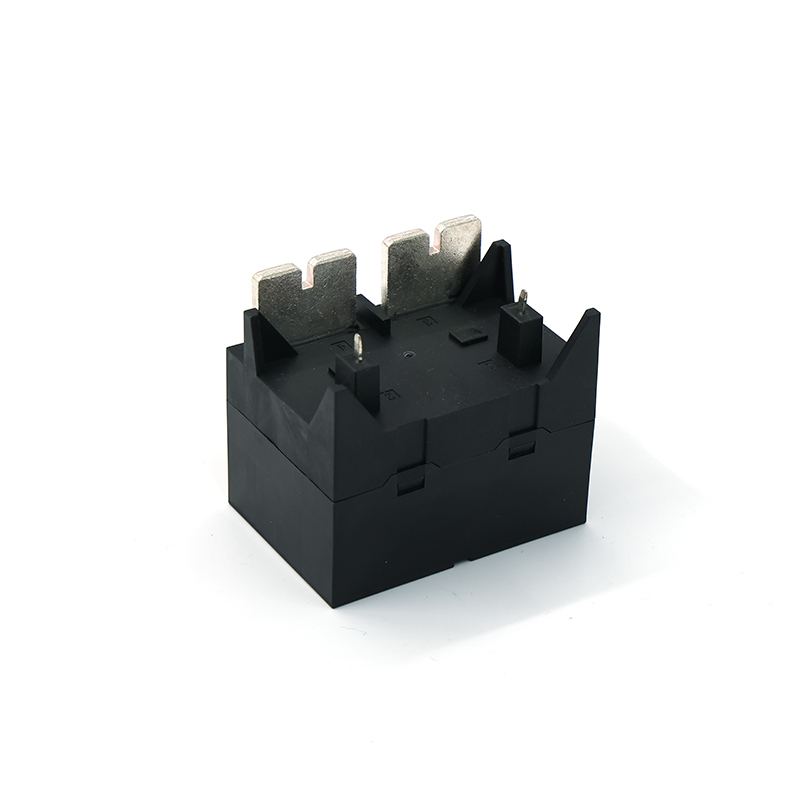

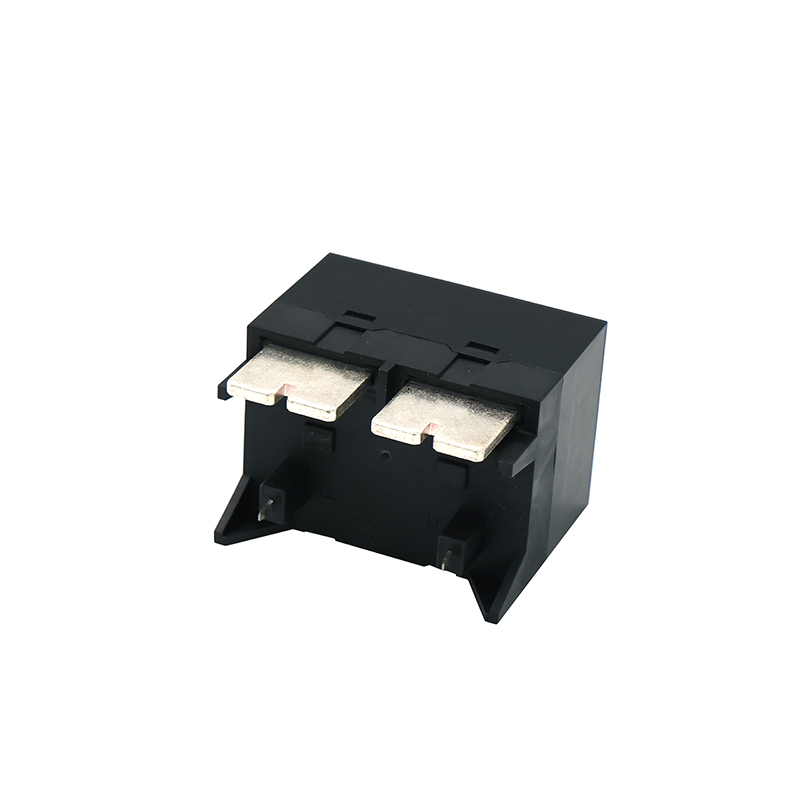

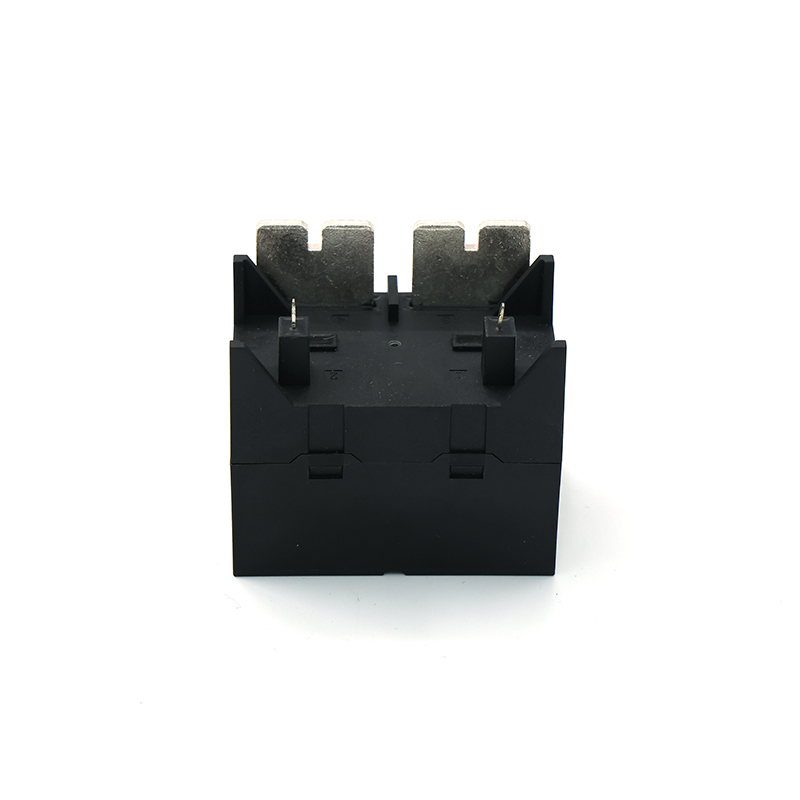

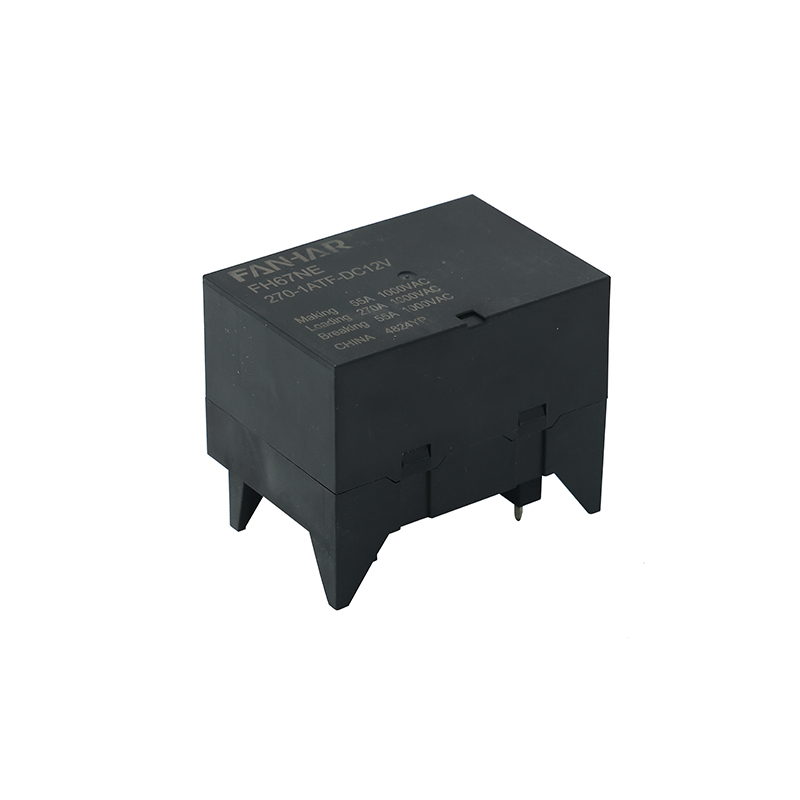

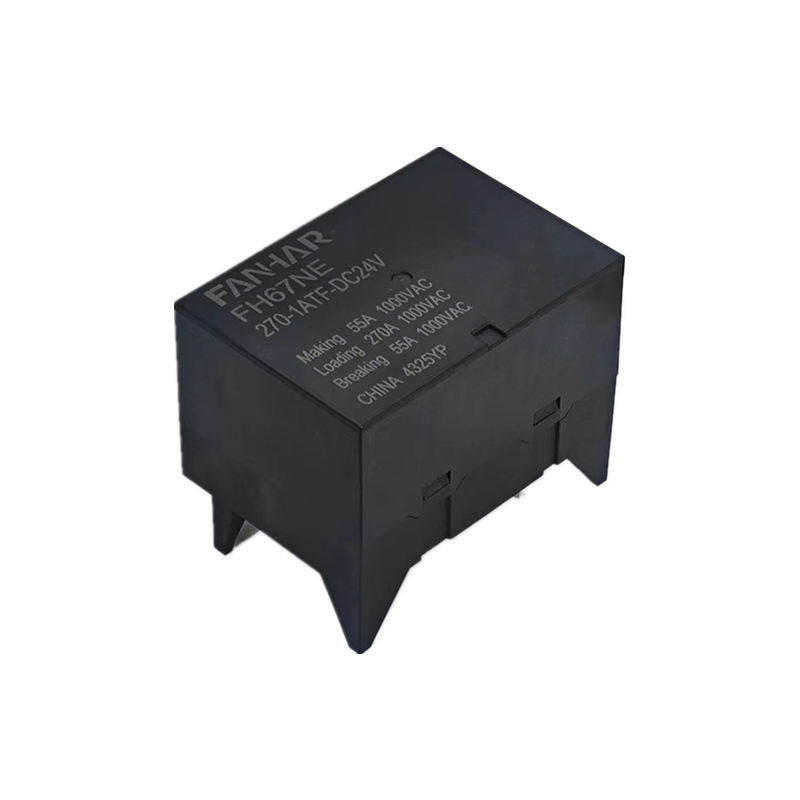

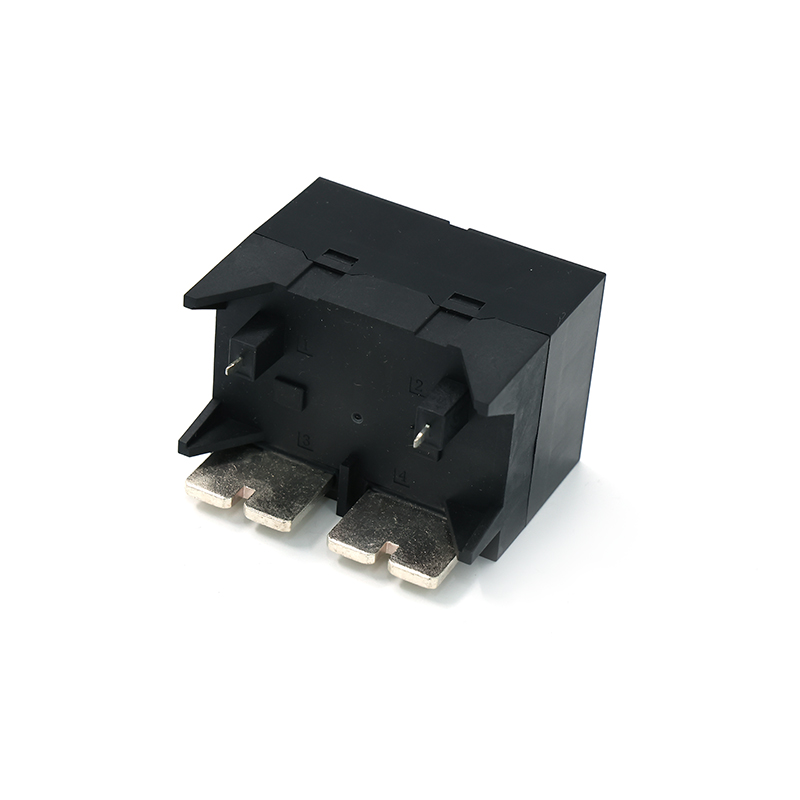

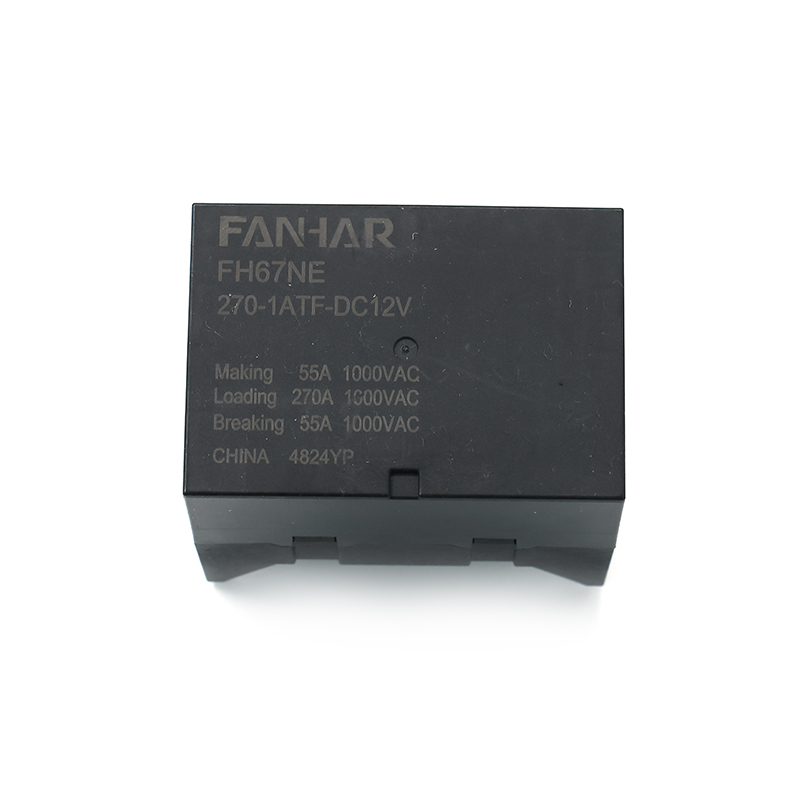

FH67NE 200A 新エネルギーリレー

特徴：
200A/270A スイッチング機能
ノーマルオープンタイプのダブルブレーク 1 セット、接点ギャップ ≥4.0mm
UL絶縁システム：クラスF
機械全体がコイルを適用して電圧を維持し、電力損失を節約します。
ヒートシンク付きタイプを提供すると、放熱効果がより良くなります
環境配慮型製品（RoHS対応）
主な用途: 太陽光発電インバータ、産業用制御装置

お問い合わせ

ダウンロード

前へ： FH80NE 40A 新エネルギーリレー次へ：次の記事はありません

パラメータ
用途
説明

パラメータ

仕様	アイテム
連絡先データ	接点配置		1A
	接触抵抗(初期)		≤1mΩ(DC6V 20A)
	接点材質		AgSnO ₂
定格値	定格電流（通電）		200A	270A
	定格荷重（抵抗負荷）		投入：55A、負荷：定格電流、遮断：55A
	最大スイッチング電圧		AC1000V
	最大スイッチング電流		220A	275A
	最大開閉容量		220000VA	275000VA
電気パフォーマンス	絶縁抵抗(初期)		1000MΩ(DC500V)
	絶縁耐力（初期）	開放接点間	AC2500V、1分
		コイル・接点間	AC5000V、1分
	動作時間(公称電圧)		≤45ms
	リリースタイム(公称電圧)		≤10ms
機械式パフォーマンス	ショック抵抗	機能的	98m/s2(10g)
		破壊的	980m/s2(100g)
	耐振動性		10Hz～55Hz 1.0mm DA
持久力	機械式		1×10 ⁶ ops(ON/OFF：0.2s/0.2s)
	電気(Resistance load)		≥3× 10 ⁴ ops(85℃、ON/OFF=1s/9s)
操作する状態	周囲温度		-40℃～85℃
	湿度		5% ～ 85%
終了			プリント基板
単重			標準タイプ：約225g ヒートシンク付きタイプ：約235g
建設			耐フラックス

説明

FH67NE 新エネルギーリレー 270A 接点開閉能力は、新エネルギー分野向けに設計された高性能リレーです。定格電流は最大 270A で、太陽光発電インバータなどの大電流アプリケーションに適しています。このリレーは接点材料として AgSnO₂As を使用しています。優れた導電性と耐久性を備え、クラスF絶縁システムを備えており、高温環境でも機器の安定した動作を保証します。 FH67NEリレーの接点形式は1Aノーマルオープングループで、最大1000VACのスイッチング電圧をサポートし、最大275,000VAの最大スイッチング容量を備えており、複雑な電気システムのニーズを満たすことができます。さらに、リレーの機械的特性は優れており、衝撃安定性は 98m/s²、振動周波数範囲は 5 Hz ～ 105 Hz、振幅はわずか 1 mm で、過酷な環境でも信頼性を確保します。機器の効率をさらに向上させるために、FH67NE リレーはコイル保持電圧が 4.5V と低い省エネ設計を採用し、エネルギー消費を効果的に削減します。小型・軽量設計（標準質量約225g、ヒートシンク質量約235g）により、設置やメンテナンスが容易です。また、FH67NEリレーは、プリント基板タイプやガイドレールタイプなど、さまざまな設置方法に対応しており、お客様のニーズに合わせて適切な設置形態をお選びいただけます。広い動作温度範囲 (-40°C ～ 85°C) と 5% ～ 85% の湿度範囲により、さまざまな産業用途に適しています。 FH67NEリレーは、大電流能力、優れた機械的特性、省エネ特性により、新エネルギー分野で不可欠なキーコンポーネントとなり、太陽エネルギーシステム、電気自動車の充電ステーション、鉄道輸送などの分野で広く使用されています。
