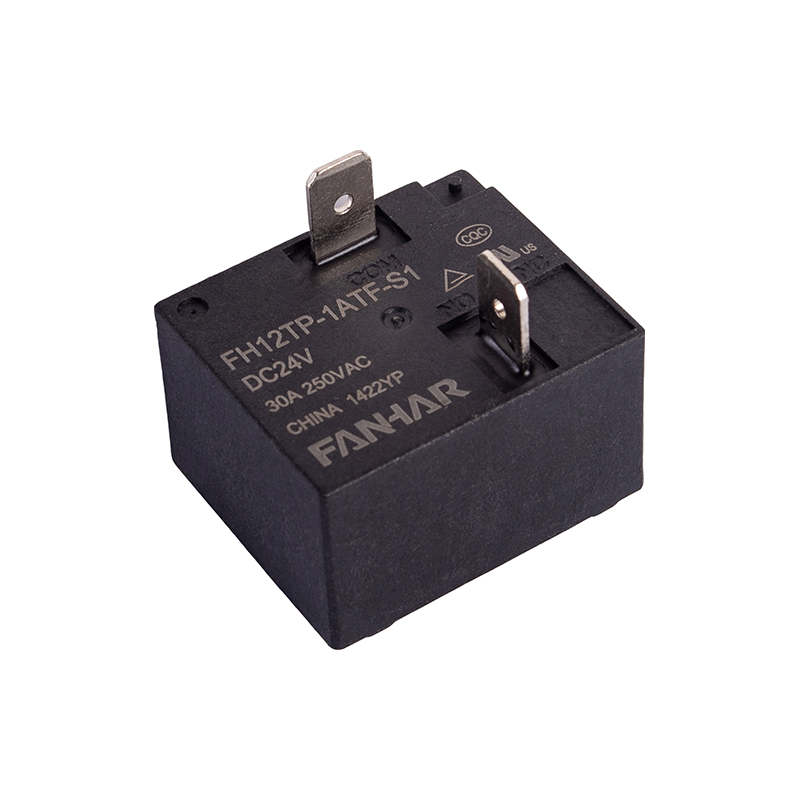

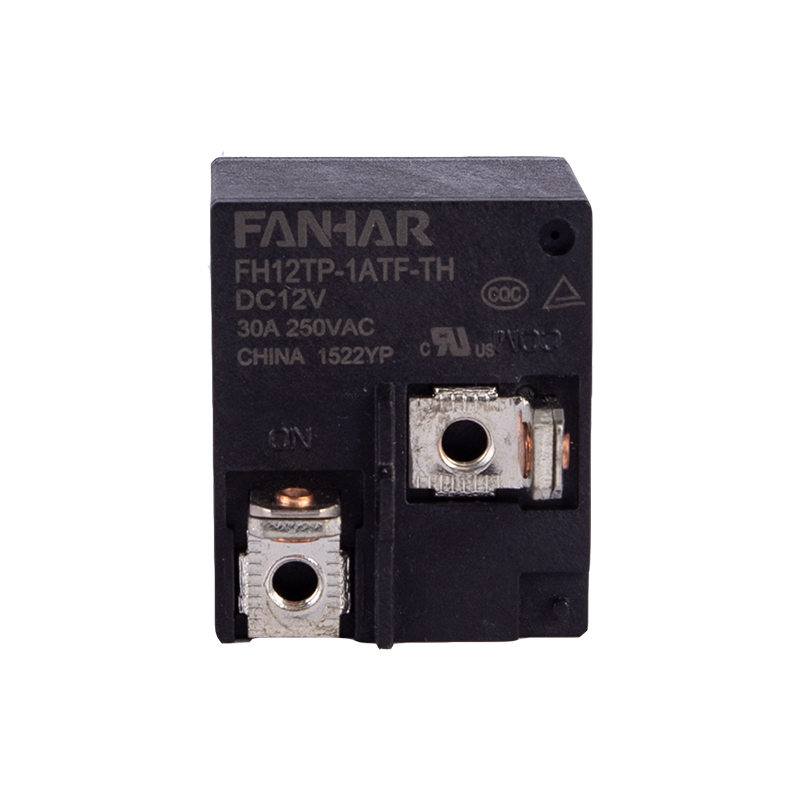

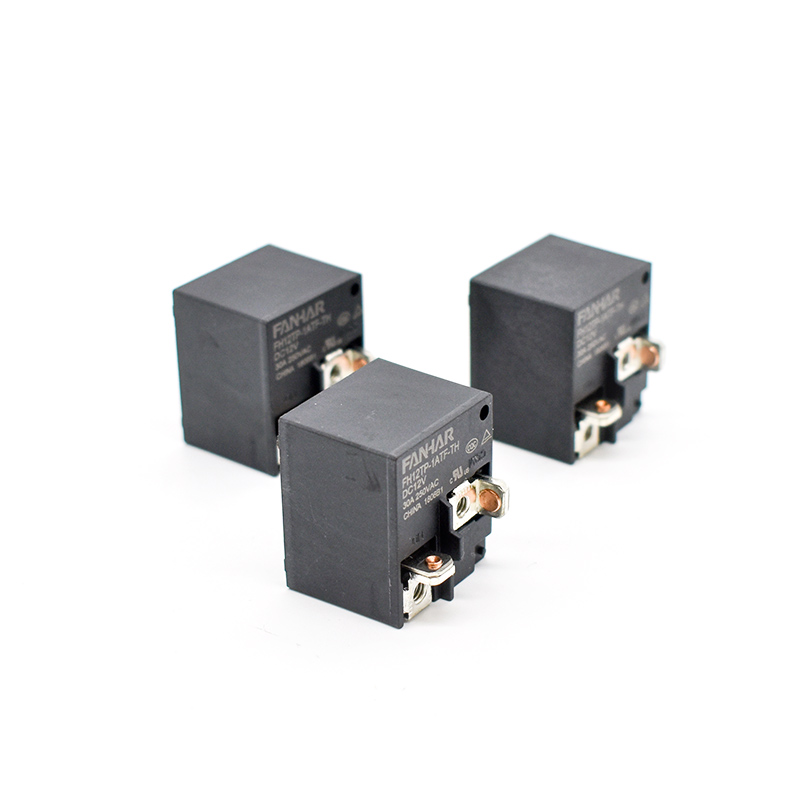

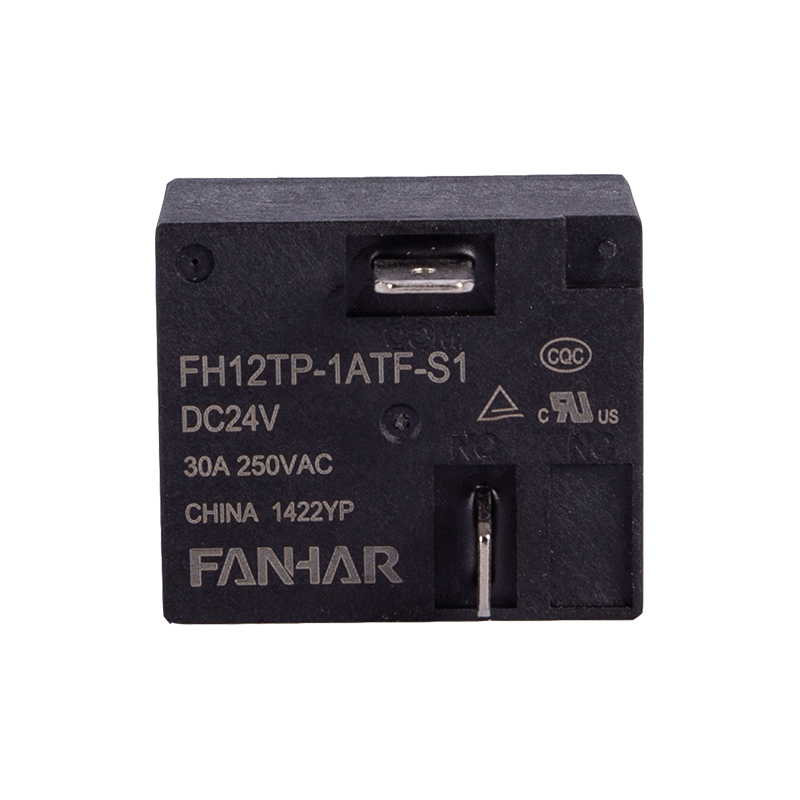

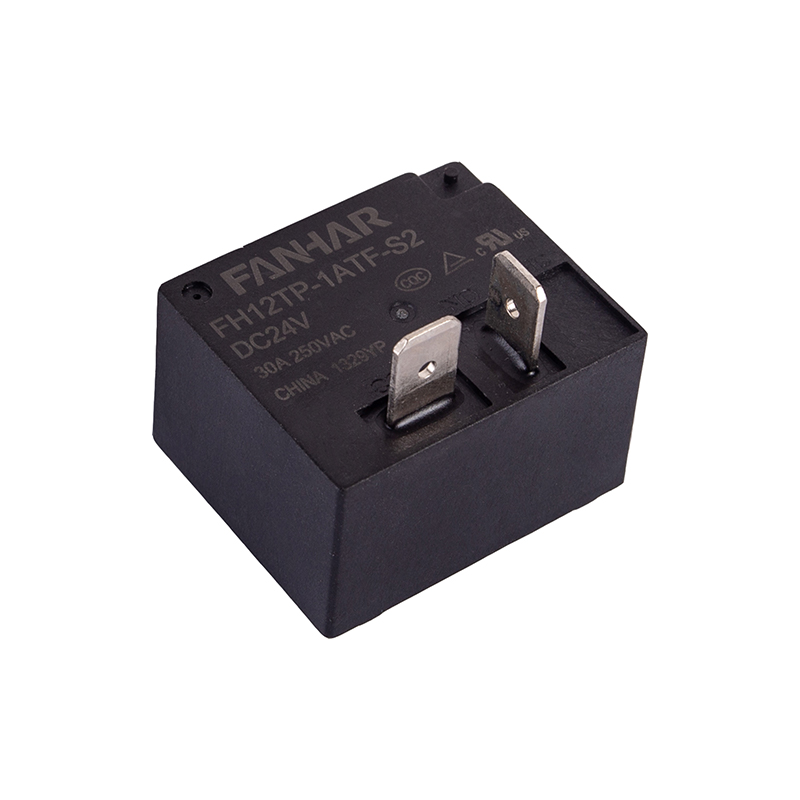

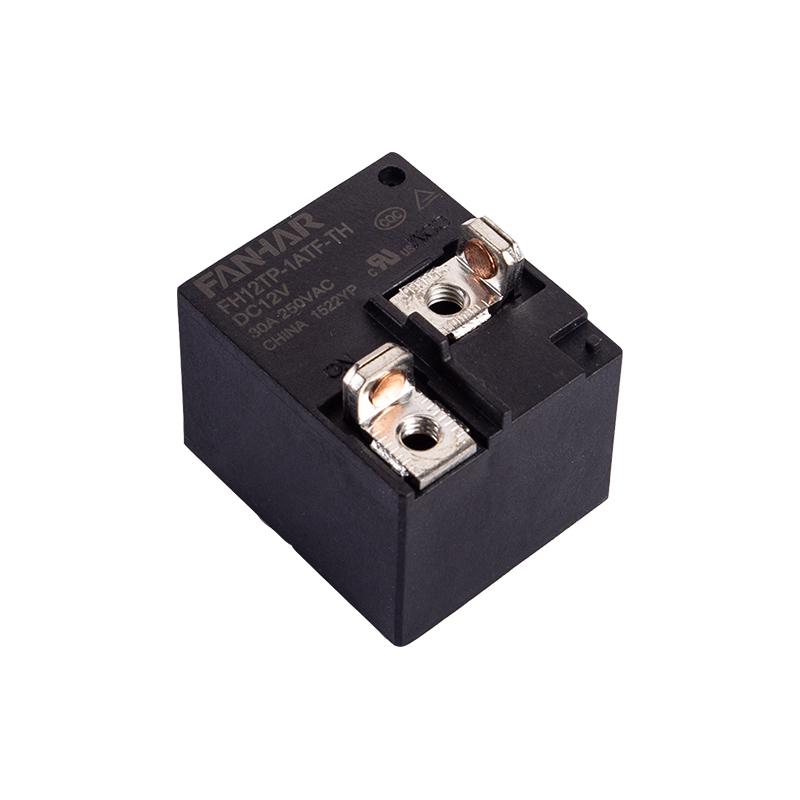

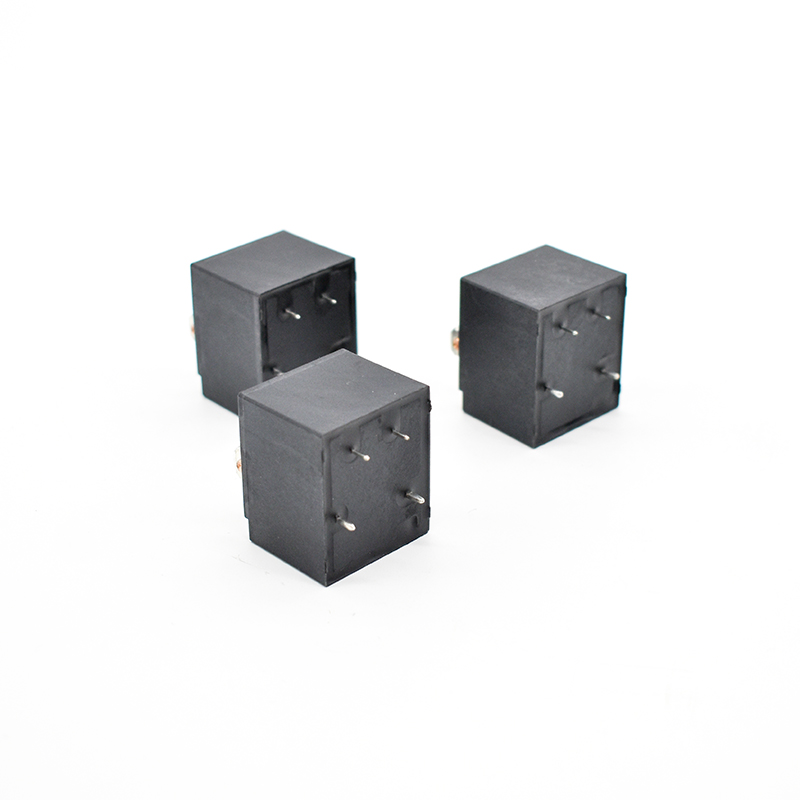

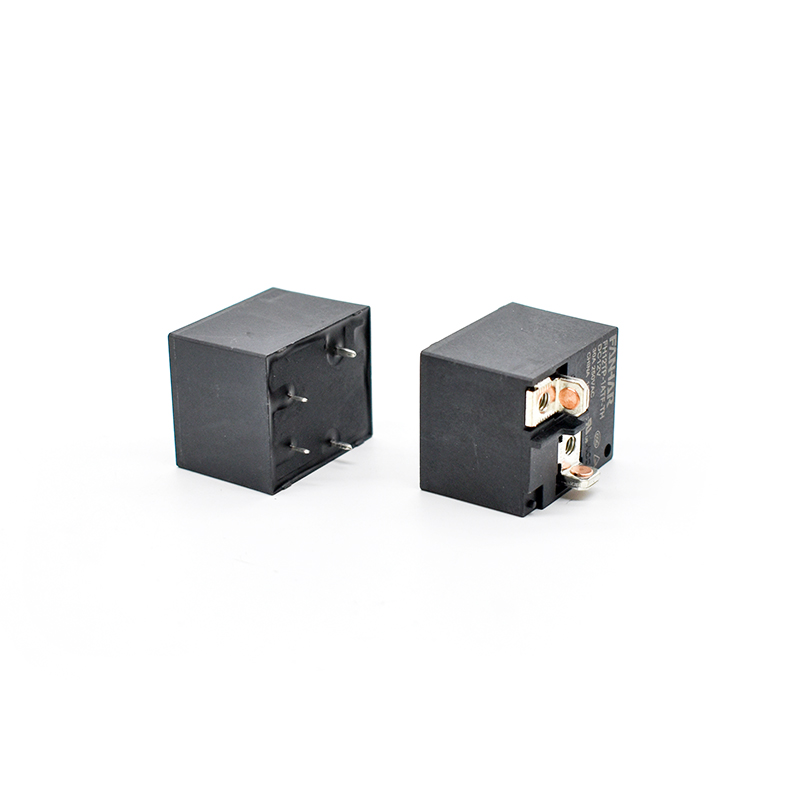

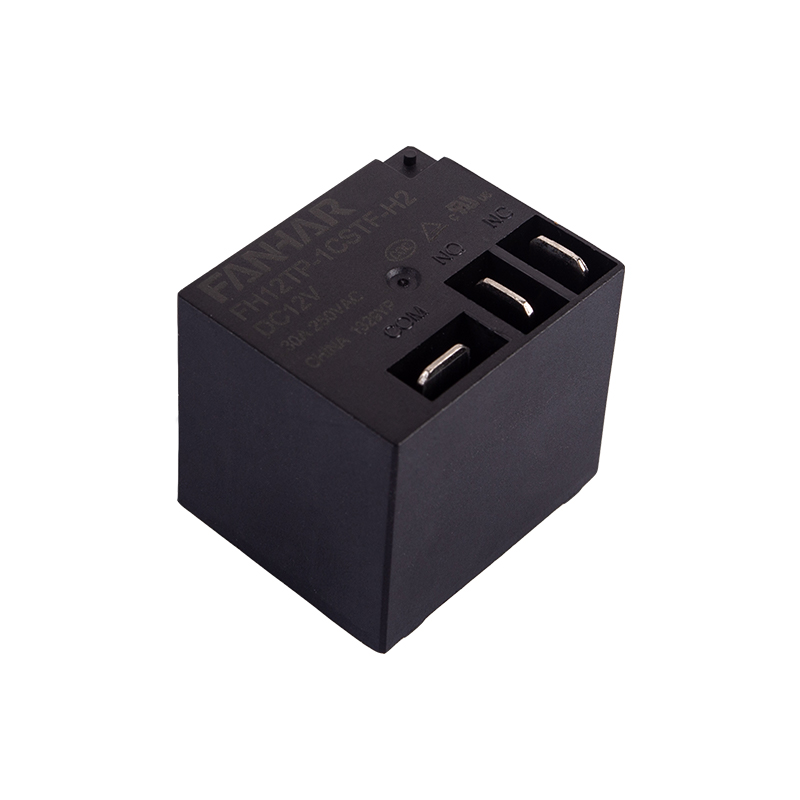

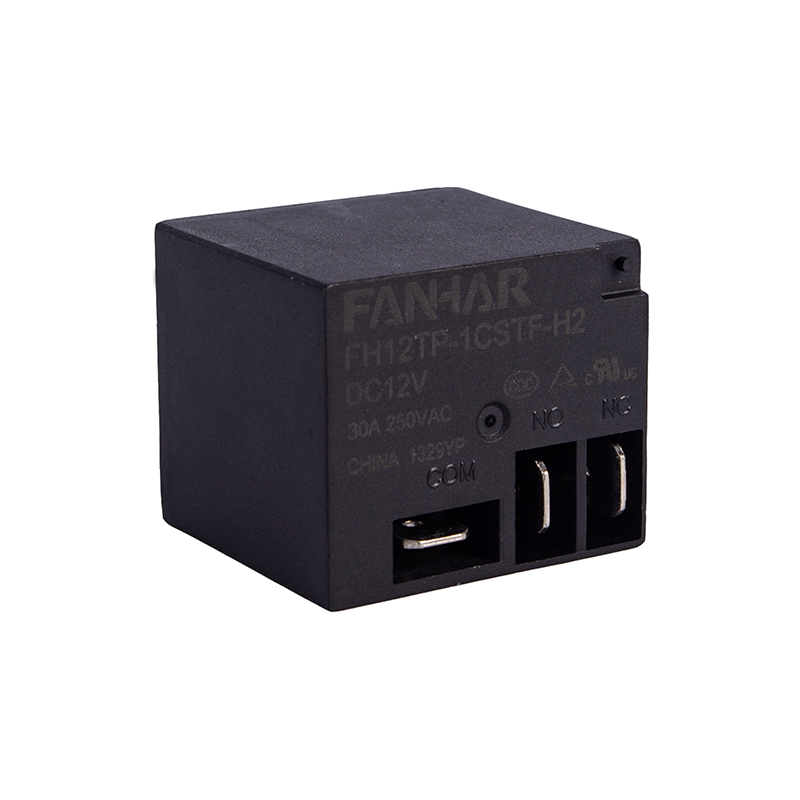

FH12TP 30A 40A パワーリレー UL TUV CQC準拠

特徴：
40Aのスイッチング能力
耐電圧（コイルと接点間）：2.5kV
クイックコネクト端子の同一側（H2）と反対側（H1）を選択可能
プラスチック密封および耐フラックス処理はオプションです
UL絶縁システム：クラスF
外形寸法：ロータイプ32.0*27.0*18.9)mm
ハイタイプ(32.0*27.0*28.0)mm
主な用途: 産業用制御、給湯器

お問い合わせ

ダウンロード

前へ： W14 10A 15A パワーリレー UL TUV CQC 準拠次へ：次の記事はありません

パラメータ
用途
説明

パラメータ

仕様	アイテム
連絡先データ	接点配置		1A、1B、1C
	接触抵抗(初期)		≤100mΩ(6VDC 1A)
	連絡先資料		AgNi、AgSnO ₂
定格値	定格荷重（抵抗負荷）		NO:30A 250VAC(標準)) 40A 250VAC NC:20A 250VAC
	最大スイッチング電圧		AC277V
	最大スイッチング電流		40A
	最大開閉容量		7500VA
	最小許容荷重		DC5V 100mA
電気パフォーマンス	絶縁抵抗(初期)		1000MΩ(DC500V)
	耐電圧（初期）	開放接点間	AC1500V、1分
		コイル・接点間	AC2500V、1分
	稼働時間		≤15ms
	リリース時間		≤10ms
機械式パフォーマンス	耐衝撃性	機能的	98m/s2(10G)
		破壊的	980m/s2(100G)
	耐振動性		10Hz～55Hz1.5mm DA
持久力	機械式		1×10 ⁶ 作戦
	電気(Room temperature)		30A 250VAC 5× 10 ⁴ 作戦(ON/OFF= 1s/9s) 40A 250VAC 2×10 ⁴ 作戦(ON/OFF= 1s/9s)
操作する状態	周囲温度		-40℃～85℃
	湿度		5% ～ 90%
終了			プリント基板
単重			約36g
建設			プラスチック密封、フラックス防止

説明

FH12TP パワーリレー 40A スイッチング機能は、大電流スイッチングのニーズ向けに設計された高性能電磁リレーです。最大スイッチング電流は 40A で、さまざまな産業、自動車、家電のシナリオに適しています。リレーはSPDT（単極双投）構造を採用しており、効率的な回路制御と保護機能を実現します。また、最大 277VAC の定格電圧と優れた絶縁性能 (2.5kV 耐電圧など) を備えており、複雑な電気環境でも安定した動作を保証します。 FH12TPリレーは、接点材料としてAgSnO2を使用しており、接触抵抗が低く（50mΩ）、長寿命特性があり、最大10万回の動作寿命をサポートしており、頻繁なスイッチングが必要なアプリケーションに最適です。さらに、リレーはULクラスF認定を受けており、国際安全規格を満たしており、IP65保護レベルを備えているため、塵や水蒸気の侵入を効果的に防ぎ、過酷な環境に適しています。 FH12TP リレーはサイズが小さく、PCB に直接実装してスペースを節約できます。コンパクトな設計により、新エネルギー車の充電ステーション、太陽光発電インバーター、UPS などの機器に最適です。 FH12TP は、メインスイッチとして使用する場合でも、補助制御要素として使用する場合でも、信頼性の高い電気スイッチング機能を提供し、システムの効率的な動作と安全性を確保します。 FH12TP パワーリレーは、優れた性能、信頼性の高い品質、柔軟なアプリケーション範囲により、産業オートメーション、自動車エレクトロニクス、エネルギー管理の分野で好まれる製品となっています。日常使用でも、極限環境でのアプリケーションでも、FH12TP は高効率と高信頼性を求めるユーザーのニーズに応えます。

私たちについて

Zhejiang Fanhar Electronics Co., Ltd.

Zhejiang Fanhar Electronics Co., Ltd.は中国卸売 FH12TP 30A 40A パワーリレー UL TUV CQC準拠サプライヤーおよび FH12TP 30A 40A パワーリレー UL TUV CQC準拠工場、リレーの研究開発、製造、販売を専門とする国家ハイテク企業です。当社の製品は、スマートホームシステム、太陽光新エネルギー、充電スタンド、スマートメーター、産業制御などの分野で広く応用されています。
現在、当社には約500名の専門チームがあり、30の完全自動化生産ラインを運営しており、製品の40%は世界20か国以上に輸出されています。お客様により良いサービスを提供し、市場の需要に応えるため、当社は製品と製造技術を継続的に改善し、年間売上高の6%〜8%を研究開発と革新に投資しています。
技術革新を重視し、国家ハイテク企業および省級研究開発センターとして認められ、40件以上の国家特許を保有しています。当社の製品は、ISO9001、ISO14001、ISO45001などの国際認証に加え、権威あるUL、TUV、CQC認証を取得しており、EUのROHS/REACH指令に完全に準拠しています。
98%の納期満足度を維持し、当社の製品はスマートホーム、産業制御、新エネルギー、電力メーター用途において、ファーウェイ、ブル、イートンなどの世界的な業界リーダーにサービスを提供しています。今後、Fanhar Electronicsは生産能力の拡大を継続し、新エネルギー市場での存在感を深め、リレー業界のプロバイダーを目指します。当社は FH12TP 30A 40A パワーリレー UL TUV CQC準拠を販売しています。
