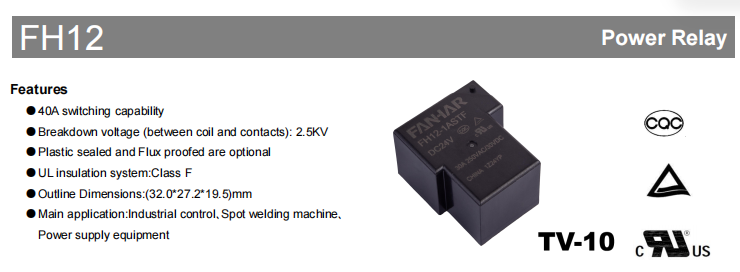

の FH12 パワーリレー 産業用制御、スポット溶接機、電源装置における大電流スイッチング用に設計されています。最大スイッチング電流を特徴とします。 40A 、絶縁耐力 コイルと接点間はAC2500V 、そして クラスF UL絶縁システム 、FH12 は、要求の厳しい産業用途に信頼できる電気的性能を提供します。両方で利用可能 プラスチック密封された そして 耐フラックス性 構造が異なるため、さまざまな使用環境に応じて選択できます。
1. FH12の主な特長 パワーリレー
40Aのスイッチング能力
の FH12 supports a maximum switching current of 40A 最大スイッチング容量 7500VA 信頼性の高い大電流スイッチングを必要とするアプリケーションに適しています。
信頼性の高い電気絶縁
の relay provides an insulation resistance of 1000MΩ(DC500V) そして a dielectric strength of コイルと接点間はAC2500V 、動作中に安全な電気絶縁を維持するのに役立ちます。
複数の接点構成
の FH12 is available in three contact arrangements: 1A (Normally Open), 1B (Normally Closed), and 1C (Changeover).
これにより、ユーザーはさまざまな回路設計に適切な構成を選択できるようになります。
プラスチック密閉または耐フラックス構造
耐フラックスとプラスチックシールの 2 つの構造オプションが利用可能です。
データシートによると、耐フラックスバージョンはクリーンな環境に推奨され、プラスチックシールバージョンは粉塵や H₂S、SO₂、NO₂ などの腐食性ガスを含む環境に適しています。
F種絶縁システム
の FH12 complies with the UL クラス F 絶縁システム 、産業用電気機器の国際的な絶縁要件を満たしています。

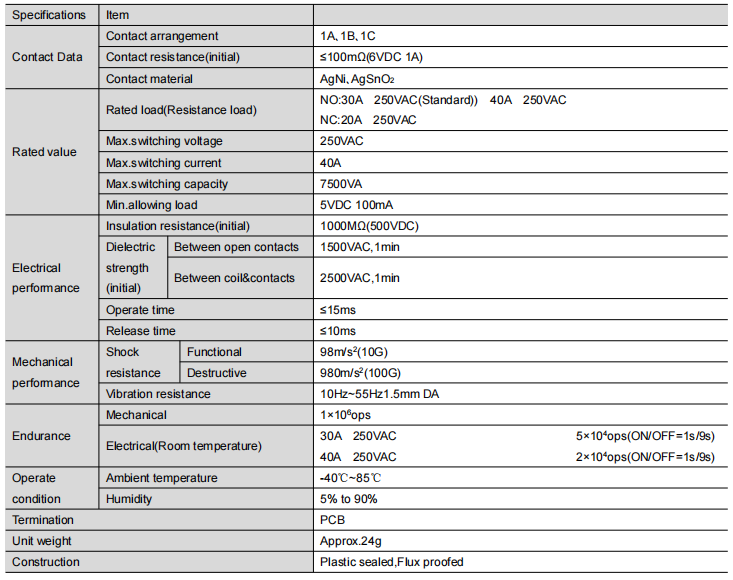

2. 技術仕様
3. パフォーマンス
の FH12 is designed to provide consistent electrical and mechanical performance under specified operating conditions.
電気的性能
- 絶縁抵抗: 1000MΩ(DC500V)
- 開放接点間の絶縁耐力: AC1500V 1分間
- コイルと接点間の絶縁耐力： AC2500V 1分間
動作速度
- 稼働時間: ≤15ms
- 発売時期： ≤10ms
機械的性能
- 機能的な耐衝撃性: 98m/s² (10G)
- 破壊的な耐衝撃性: 980m/s² (100G)
- 耐振動性: 10Hz～55Hz、複振幅1.5mm
耐用年数
- 機械的耐久性: 1 × 10⁶ オペレーション
- 電気的耐久性:
- 30A 250VAC: 5 × 10⁴ 演算
- 40A 250VAC: 2 × 10⁴ 演算

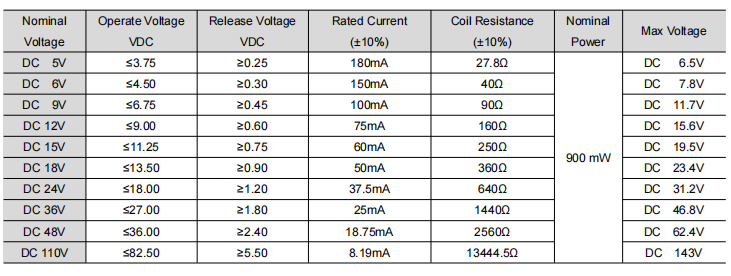

4. 利用可能なコイル電圧
の FH12 supports multiple DC coil voltage options, including:
DC5V、6V、9V、12V、15V、18V、24V、36V、48V、110V により、リレーがさまざまなシステム電圧要件に適合できるようになります。
5. 代表的な用途
製品データシートによると、FH12 は主に次の目的で設計されています。
大電流負荷の信頼性の高いスイッチングが必要な産業用制御機器に適しています。
スポット溶接機
安定したリレー開閉性能が要求されるスポット溶接機向けに設計されています。
電源装置
指定された電気定格内で信頼性の高いスイッチング性能を必要とする電源装置に適用されます。

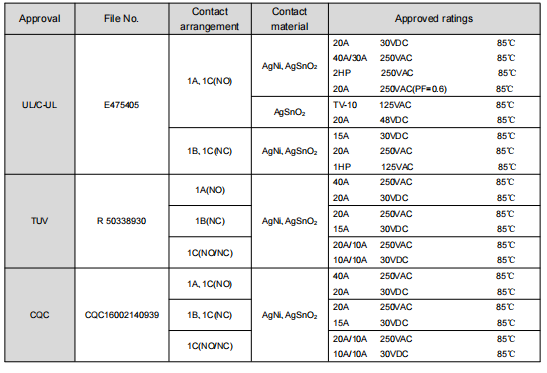

6 . 安全認証
の FH12 has obtained multiple safety approvals, including:UL / cUL ,TÜV ,CQC
の approved ratings vary depending on the contact arrangement and contact material.
7. よくある質問（FAQ）
Q1: FH12 パワーリレーの最大スイッチング電流はどれくらいですか?
の FH12 supports a maximum switching current of 40A そして a maximum switching capacity of 7500VA .
Q2: どのような連絡手段が利用可能ですか?
の relay is available in 1A（ノーマルオープン）、1B（ノーマルクローズ）、1C（切替） 接点構成。
Q3: どのようなコイル電圧オプションが利用可能ですか?
の FH12 supports DC coil voltages of 5V、6V、9V、12V、15V、18V、24V、36V、48V、110V .
Q4: どのような接触材料が利用可能ですか?
の relay offers アグニ そして AgSnO₂ 接触材料。データシートによると、 AgSnO₂ サージ電流が大きい用途には接点を推奨します。
Q5: FH12 はどのくらいの動作温度をサポートしていますか?
の specified ambient operating temperature is -40℃～85℃ 、動作湿度範囲は次のとおりです。 5%～90% .
Q6: FH12 にはどのような認証がありますか?
の FH12 has obtained UL/cUL、TÜV、CQC 製品構成に応じて承認された定格を持つ安全認証。
8. 結論
の FH12 40A パワーリレー 高いスイッチング容量、信頼性の高い電気絶縁、複数の接点構成、および柔軟な構造オプションをコンパクトな設計に組み合わせています。 DCコイル電圧をサポート 5V～110V によって認定されています UL/cUL、TÜV、CQC は、指定された動作条件内で産業用制御、スポット溶接機、電源装置向けに設計されています。
追加の技術情報、注文の詳細、製品選択のサポートについては、お問い合わせください。 ファンハル・エレクトロニクス 最新の FH12 製品ドキュメントとアプリケーションのサポートについては、 をご覧ください。
