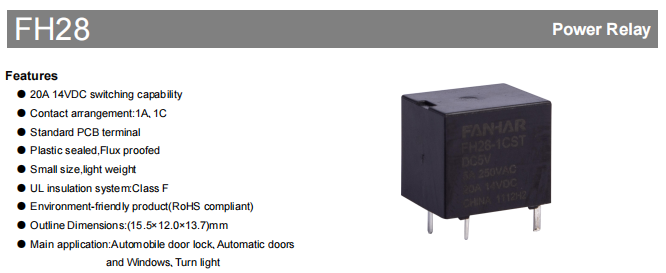

FH28 リレーは、Zhejiang Fanhar Electronics Co., Ltd. が製造する、自動車エレクトロニクスおよびオートメーション制御システム向けの高性能 PCB 実装リレーです。 このリレーはプラスチックで密閉された構造を特徴とし、14VDC で 20A のスイッチング容量を備え、15.5 x 12.0 x 13.7 mm のコンパクトな寸法を持ち、重量は約 6 グラムで、RoHS 環境規制に準拠しています。
優れた電気的性能

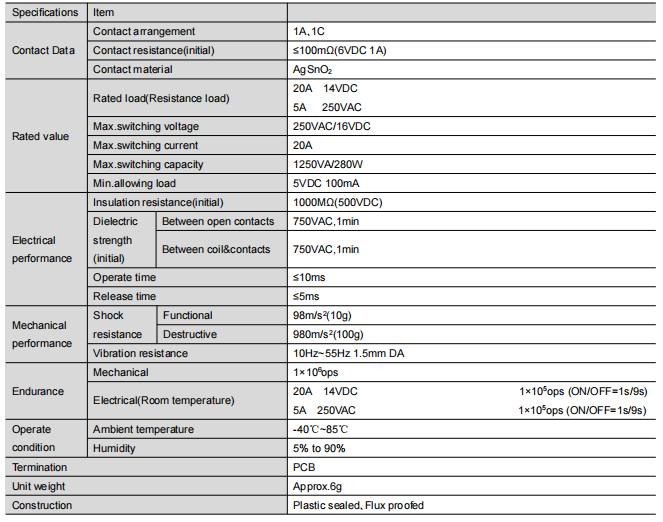

接点特性
特殊合金接点材質を使用し、初期接触抵抗は100mΩ以内（試験条件DC6V 1A）に厳密に管理されています。
接触抵抗が低いため、信号伝送損失が最小限に抑えられ、特に精密制御システムに適しています。
接触面は特別に処理されており、アーク放電を効果的に抑制し、耐用年数を延ばします。
耐荷重
二重定格設計: 20A/14V DC および 5A/250V AC。
最大 1250VA/280W の最大スイッチング容量で、ほとんどの自動車エレクトロニクス要件を満たします。
最小許容負荷は 5VDC/100mA と低く、微小な信号スイッチングのシナリオに適応します。
絶縁特性
初期絶縁抵抗：最大1000MΩ（500VDC試験電圧）
接点間電圧AC750V 1分間耐電圧破壊なし
UL クラス F 絶縁クラスにより、高温環境における安全性と信頼性を確保します。
応答速度
吸入時間 ≤ 10ms、リリース時間 ≤ 5ms の高速応答時間。
高周波スイッチングを必要とする最新の自動車電子システムに特に適しています。
最適化された電磁システム設計により、一貫した動作が保証されます
堅牢で信頼性の高い機械構造
製品の機械設計にはエンジニアリングの知恵が反映されています。
寸法15.5 x 12.0 x 13.7mm、重量制御6gのコンパクトなパッケージで、スペースに制約のあるアプリケーションに最適
耐振動性に優れ、980m/s²（10g）の衝撃に耐え、自動車などの振動環境にも適応
振動環境でも安定した性能を発揮し、10Hz～55Hzの周波数範囲、振幅1.5mmで確実に動作します。
プラスチック封止プロセスによりフラックスの侵入を効果的に防止し、製品の長期信頼性を高めます。
幅広いアプリケーションシナリオ
FH28 リレーは、多くの分野でその価値を発揮します。
ドアロック制御、方向指示器システム、パワーウィンドウなどに最適な自動車用電子システム。
産業オートメーションの分野では、自動ドア制御、安全インターロック装置、その他の重要な位置に適しています。
家電製品の分野では、スマートホーム制御や自動カーテンシステムに信頼性の高いスイッチングを提供します。
計測機器の分野では、信号スイッチングモジュールのコアコンポーネントとして重要な役割を果たします。
プロフェッショナルの選択ガイダンス
さまざまなアプリケーション シナリオの選択ポイント:
接点構成: 1A (ノーマルオープン) は単純なスイッチング回路に適しており、1C (変換) はスイッチング機能が必要なシナリオに適しています。
環境適応性: クリーンな環境向けにフラックス防止処理が施されており、腐食性ガスに対してはプラスチックで密封されています。

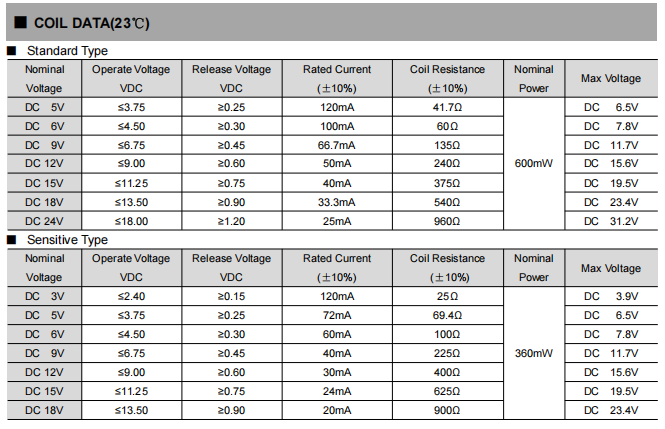

電圧マッチングの提案: 標準コイルは通常の電圧に適しており、高感度コイル (L タイプ) は低電圧アプリケーションに適しています。
設置上の注意事項: 振動の多い環境では、信頼性の高い接続を確保するために固定方法に特別な注意が必要です。
厳格な信頼性検証
製品は厳格なテストと検証を受けています。
負荷寿命試験：DC14V/20Aで10万回以上、AC250V/5Aで100万回以上。
環境適応性試験：-40℃～85℃の温度サイクル、90%RHの高温多湿環境での長期検証
機械的信頼性テスト：55Hzの振動、10gの衝撃などの過酷な条件での検証。
材料耐久性テスト: 接触材料は長期間使用した後も良好な接触特性を維持します。
実用的なアプリケーションの提案
エンジニアリング用途における注意事項:

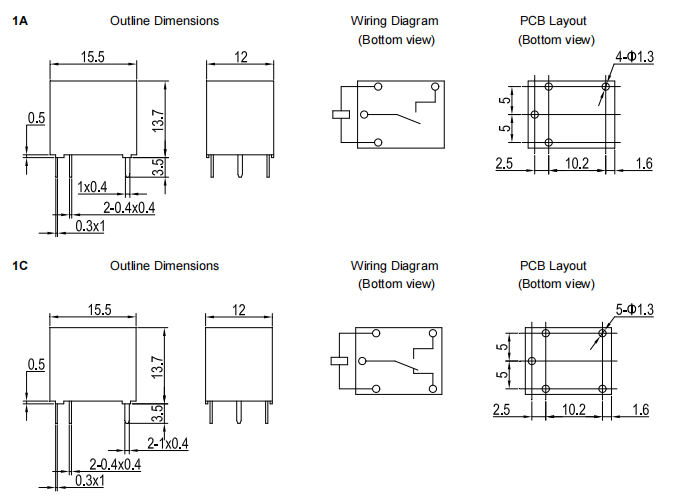

PCB を設計するときは、10.2 mm のピン間隔に特に注意して、寸法図に厳密に従ってください。
局所的な過熱を避けるための熱放散の必要性を考慮して、十分な電気的クリアランスを確保してレイアウトを行う必要があります。
最大定格パラメータを超えないようにして、機械的衝撃や落下を避けてください。
定期的にメンテナンスを行い、接触状態を確認し、作業環境を清潔に保ちます。
FH28 リレーは、そのプロフェッショナルな性能パラメータと信頼できる品質性能により、自動車エレクトロニクスおよび産業用制御にとって重要な選択肢になりつつあります。 Zhejiang Fanhar Electronics は継続的な革新を通じて、信頼性の高いリレー ソリューションを市場に提供しています。
