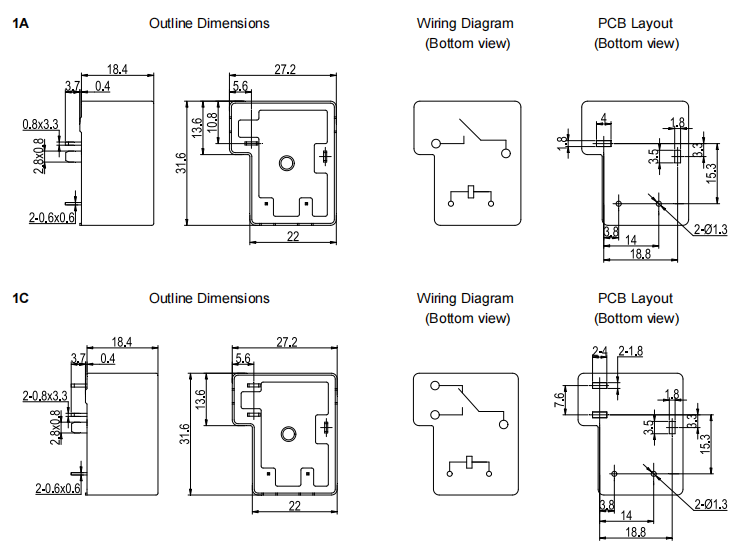

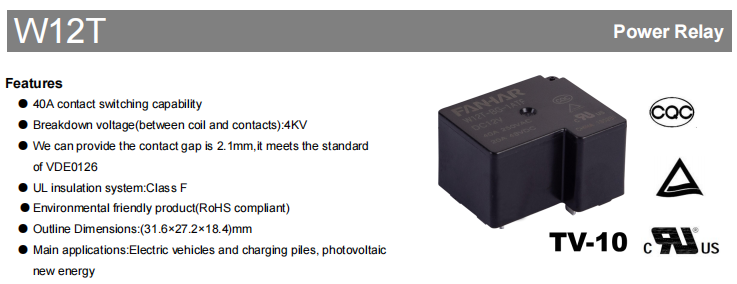

W12T は、FANHAR Electronics が発売した 40A パワー リレーで、電気自動車、充電杭、太陽光発電 (PV) 再生可能エネルギー システムなどの大電力電力制御アプリケーション向けに設計されています。このリレーは、40A の接点スイッチング機能、コイルと接点間の最大絶縁耐電圧 4000VAC、およびオプションの接点ギャップ ≥2.1mm を備えています。高負荷開閉性能を確保しながら、新エネルギー機器における電気絶縁性や安全性の要件も満たします。コンパクトな PCB マウント設計を備えた W12T の寸法はわずか 31.6 × 27.2 × 18.4 mm で、さまざまな機器設計のニーズに合わせて幅広いコイル電圧オプションが用意されています。新エネルギーの電力制御システムに広く使用されています。
1. 製品の特長
40Aの大電流スイッチング能力

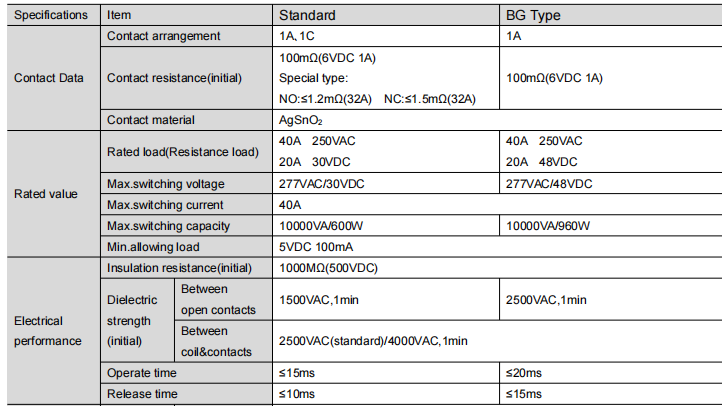

W12T の定格制御負荷は 40A 250VAC です。標準タイプは20A 30VDC DC負荷に対応し、BGタイプは20A 48VDC DC負荷に対応します。最大スイッチング容量は10000VAに達し、高電力機器の電力制御要件を満たします。
システムの安全性を高める高い絶縁性能
新エネルギー機器の絶縁要件に対応するために、W12T は優れた電気絶縁を提供します。
コイルと接点間の最大耐電圧：AC4000V
接点間耐電圧（BGタイプ）：AC2500V
初期絶縁抵抗：1000MΩ（DC500Vにて）
優れた絶縁性能により、作業の安全性と信頼性の向上に貢献します。
オプションのコンタクトギャップ ≥2.1mm
W12T BG タイプは接点ギャップ 2.1mm 以上を実現し、欧州 VDE0126 太陽光発電規格に準拠しています。これは、特定の PV システム用途におけるより大きな接触絶縁距離の需要を満たします。
高品質な接点材質
W12T シリーズは接点材質にAgSnO₂（酸化銀錫）を採用しています。 AgSnO₂ は、優れた耐アークエロージョン性、低く安定した接触抵抗、良好な熱伝導性、優れた耐溶着性を示します。アーク放電を効果的に低減し、リレーの耐用年数を延ばします。
2. パフォーマンスパラメータ
幅広いコイル電圧オプション
多様な制御システム設計に対応するために、W12T は次のような複数のコイル電圧で利用できます。
[オリジナルデータシートのコイル仕様表を参照]
標準タイプコイル定格電力：900mW
BG型コイル定格電力：1400mW

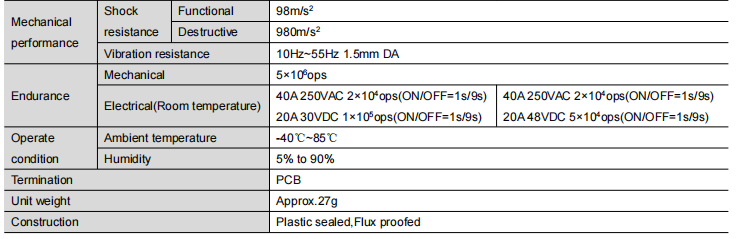

安定した信頼性の高い機械的および電気的性能
W12T balances mechanical and electrical endurance, maintaining stable switching performance over long-term operation. Key performance indicators:
機械的寿命：500万回
電気的寿命:
40A 250VAC: 20,000回の動作
20A DC30V（標準タイプ）：10万回
20A 48VDC（BGタイプ）：50,000回
動作時間（標準タイプ）：≦15ms
リリースタイム（標準タイプ）：≦10ms
動作温度範囲: -40℃～85℃ 、さまざまな産業および新エネルギー機器の用途に適しています。
複数の安全性承認
W12T has obtained several domestic and international product certifications, including: UL/cUL、 テュフ、 CQC
これらの認証は 40A AC 負荷および 20A DC 負荷のアプリケーションをカバーし、さまざまな市場での製品の使用をサポートします。
3. 代表的な応用分野
製品データシートによると、W12T は主に次の用途に使用されます。
電気自動車（EV）
新エネルギー車充電パイル
太陽光発電（PV）再生可能エネルギー設備
その高電流スイッチング能力と絶縁性能は、上記のアプリケーションの電力制御要件を満たします。
4. W12T パワーリレーを選択する理由?
W12T は、新エネルギー分野向けに設計された 40A パワーリレーとして、高い負荷容量、絶縁性能、信頼性を兼ね備えています。主な利点は次のとおりです。
40A AC負荷スイッチング能力
コイルと接点間の耐電圧はAC4000Vまで
オプションの接点ギャップ ≥2.1mm、VDE0126 PV 規格に準拠
5V～110VDCの幅広いコイル電圧
UL クラス F 絶縁システム
動作温度範囲 -40°C ～ 85°C
UL、TÜV、CQC等の認証を取得しています。
電気自動車、充電パイル、太陽光発電、その他の新エネルギー用途に最適
5. 概要
W12T series power relay, with its 40A high-current switching capability, 4000V high insulation withstand voltage, contact gap design compliant with VDE0126 PV standard, Class F insulation, and AgSnO₂ high-quality contact material, has become an important component choice for EV charging piles and photovoltaic new energy systems. The product has passed multiple international certifications including UL, TÜV, and CQC, and is offered in both standard and BG types with a broad selection of coil voltages, meeting diverse requirements across various application scenarios.
