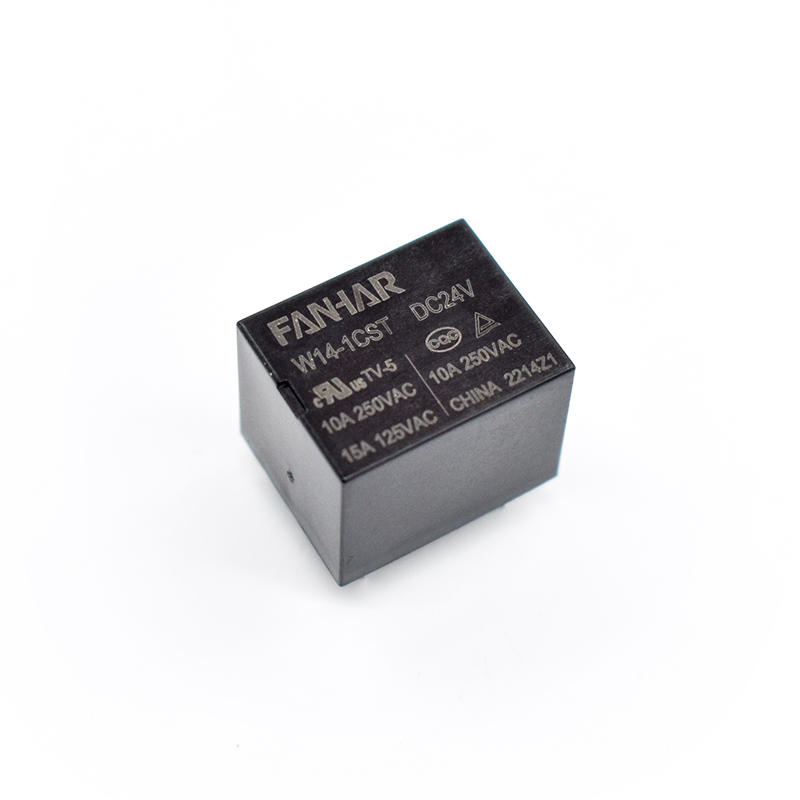

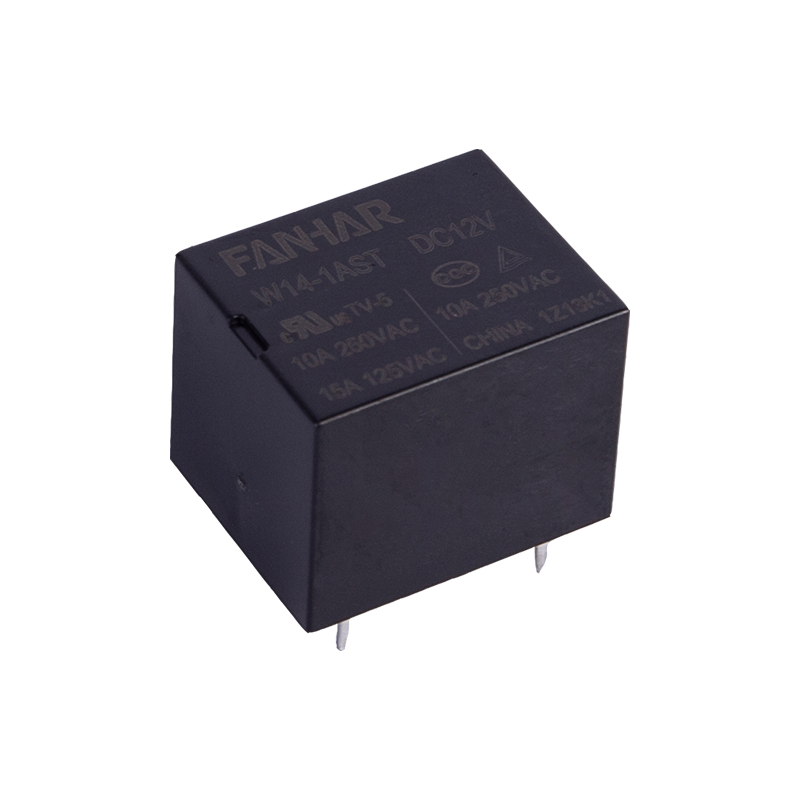

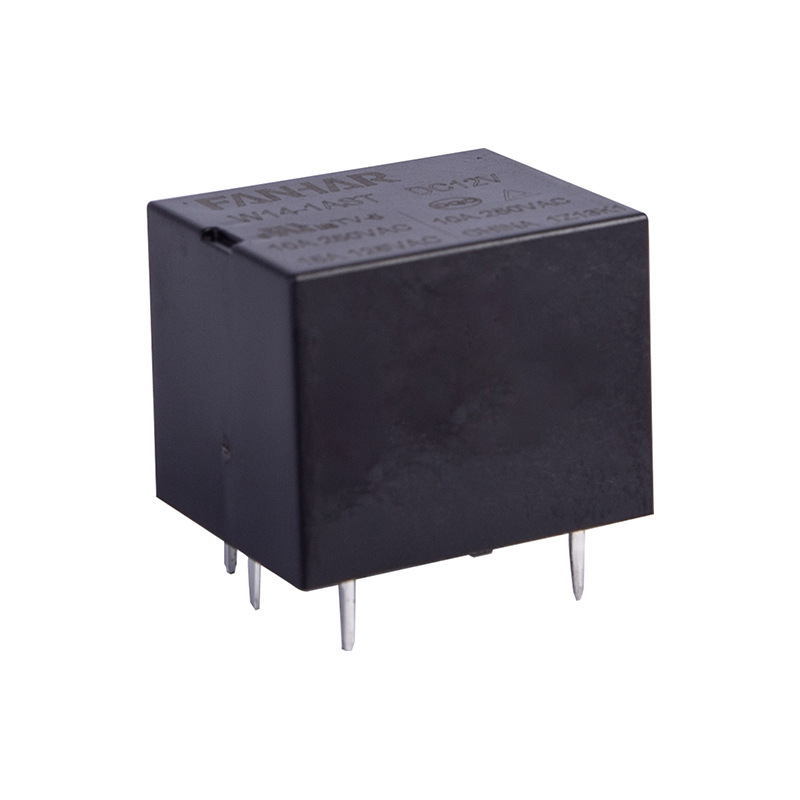

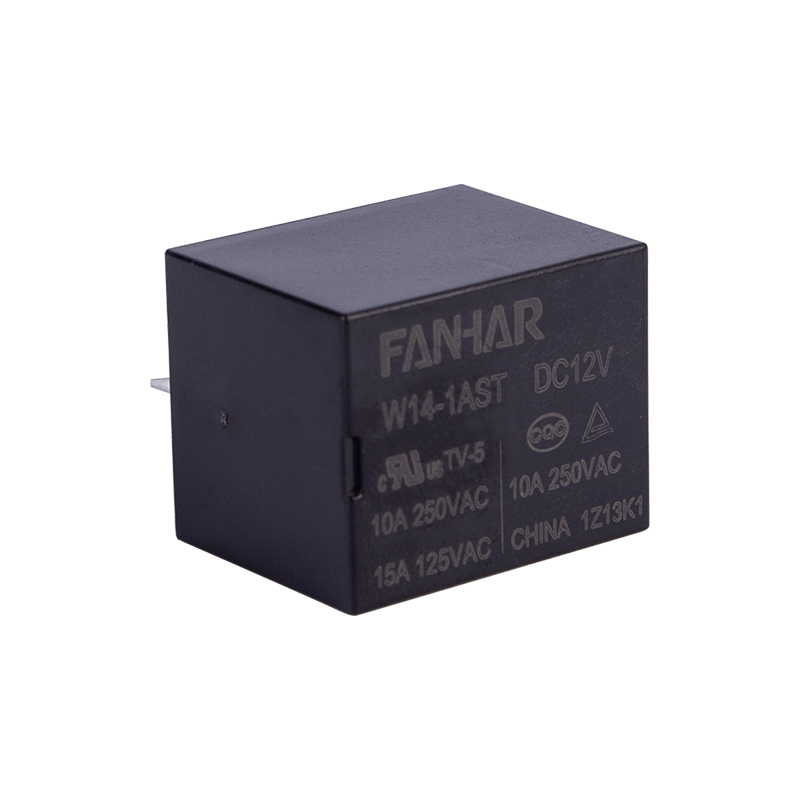

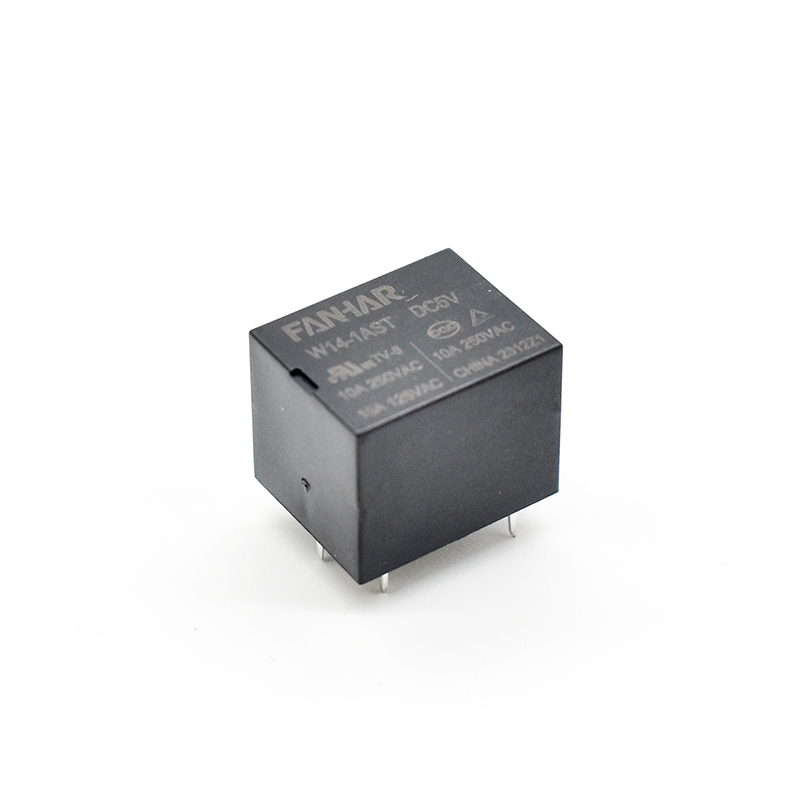

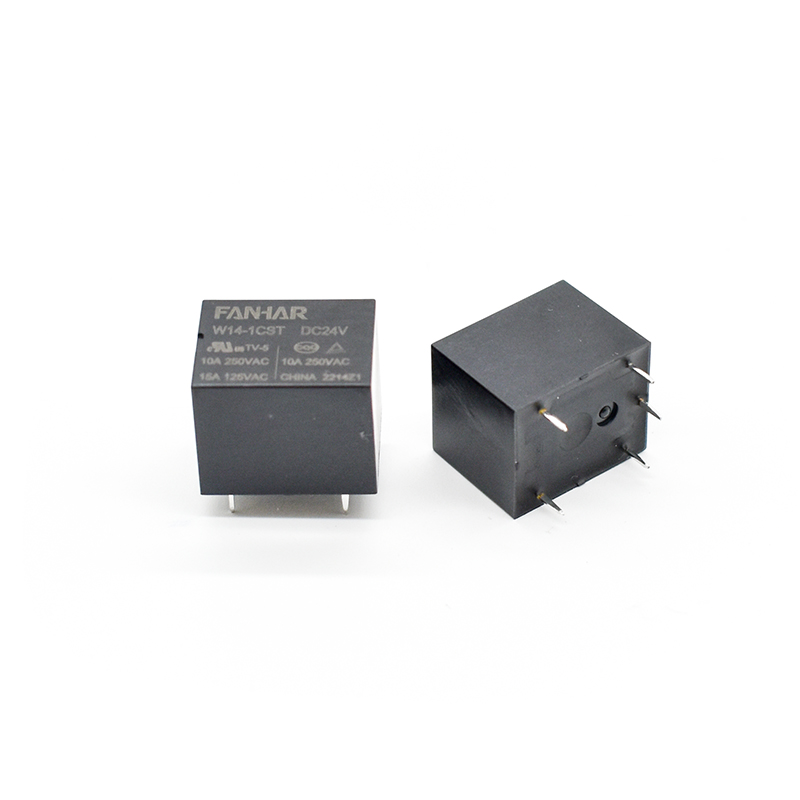

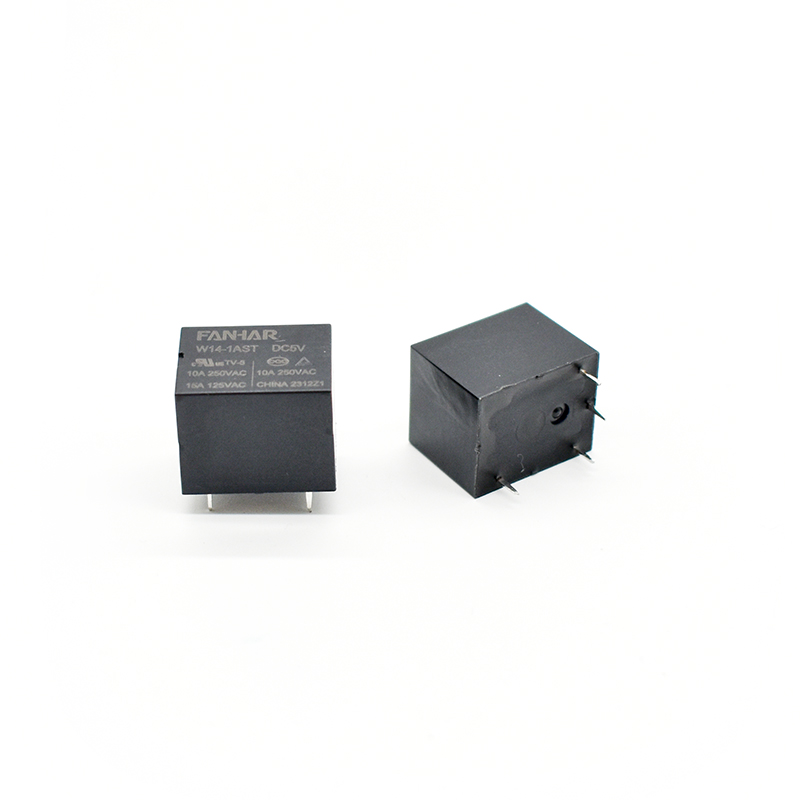

W14 10A 15A パワーリレー UL TUV CQC 準拠

仕様

アイテム

連絡先データ

接点配置

1A、1B、1C

接触抵抗

≤100mΩ(6VDC 1A)

連絡先資料

AgSnO ₂

定格値

定格荷重（抵抗負荷）

10A 250VAC/30VDC

15A 125VAC

最大スイッチング電圧

AC277V/DC30V

最大スイッチング電流

15A

最大開閉容量

2500VA/300W

最小許容荷重

DC5V 100mA

電気

パフォーマンス

絶縁抵抗(初期)

1000MΩ(DC500V)

耐電圧（初期）

開放接点間

AC750V、1分

コイル・接点間

AC1500V、1分

稼働時間

≤10ms

リリース時間

≤5ms

機械式

パフォーマンス

ショック

抵抗

機能的

98m/s2(10g)

破壊的

980m/s2(100g)

耐振動性

10Hz〜55Hz 1.5mm DA

持久力

機械式

1×10 ⁶ 作戦

電気(Room temperature)

5A 250VAC/30VDC 1×10 ⁵ 作戦(ON/OFF=1s/9s)
10A 250V/DC30V 5×10 ⁴ 作戦(ON/OFF=1s/9s)
15A 125VAC ⁴ 作戦(ON/OFF=1s/9s)
1/2HP 125VAC(モーター) 3×10 ⁴ 作戦(ON/OFF=1s/9s)
600W 120VAC(LEDランプ) 2.5×10 ⁴ 作戦 (ON/OFF=1s/9s)

操作する

状態

周囲温度

-40℃～85/105℃

湿度

5% ～ 90%

終了

プリント基板

単重

約7g

建設

プラスチック密封、耐フラックス
