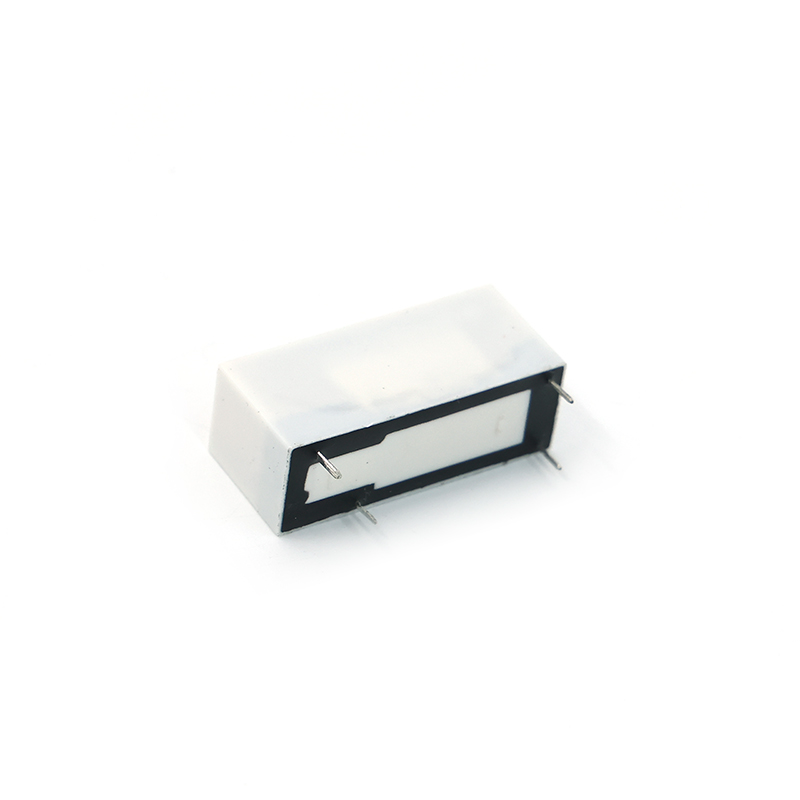

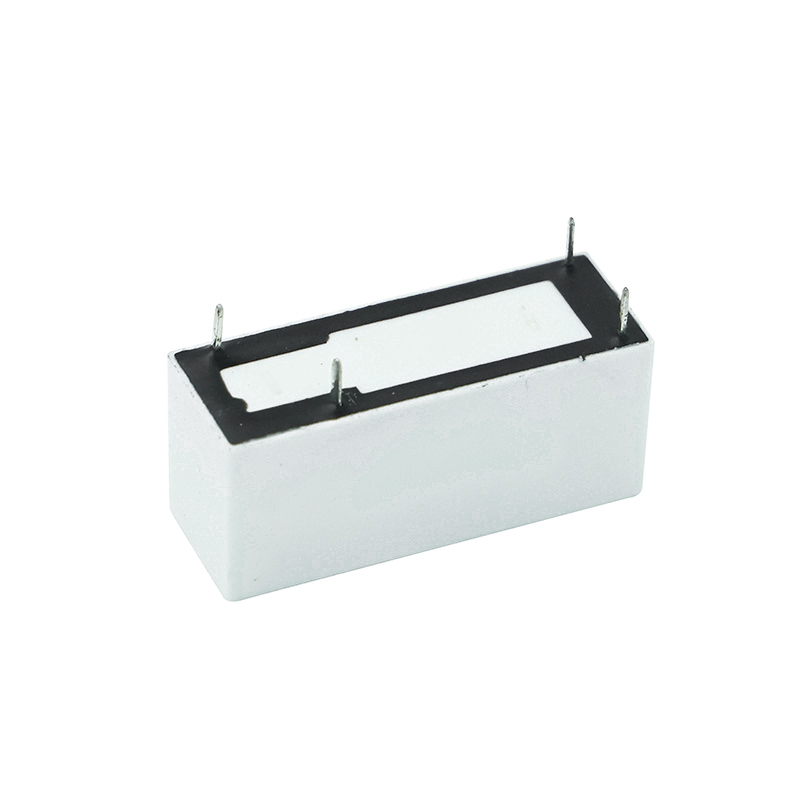

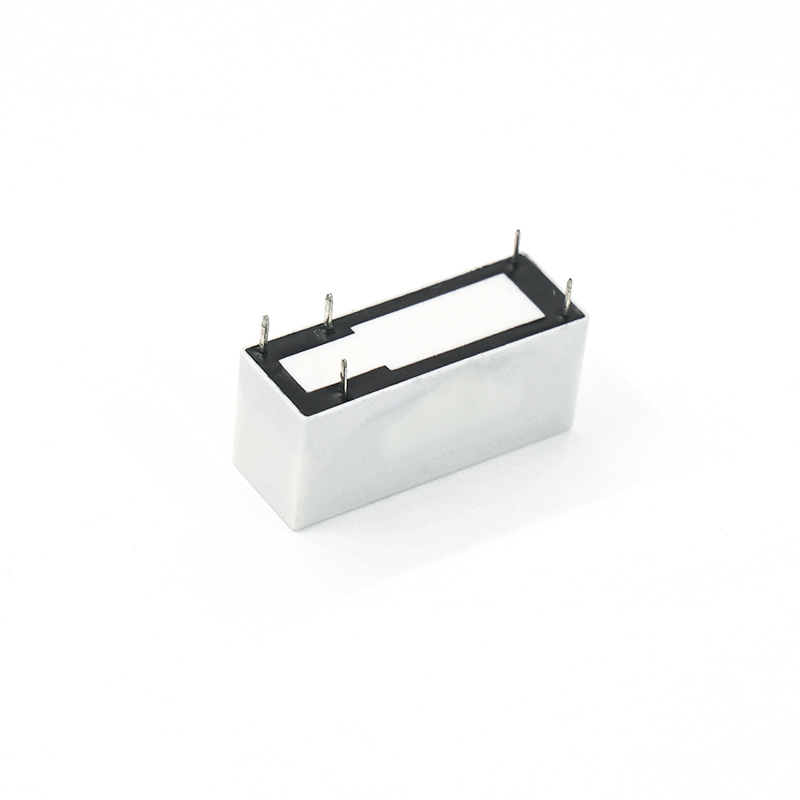

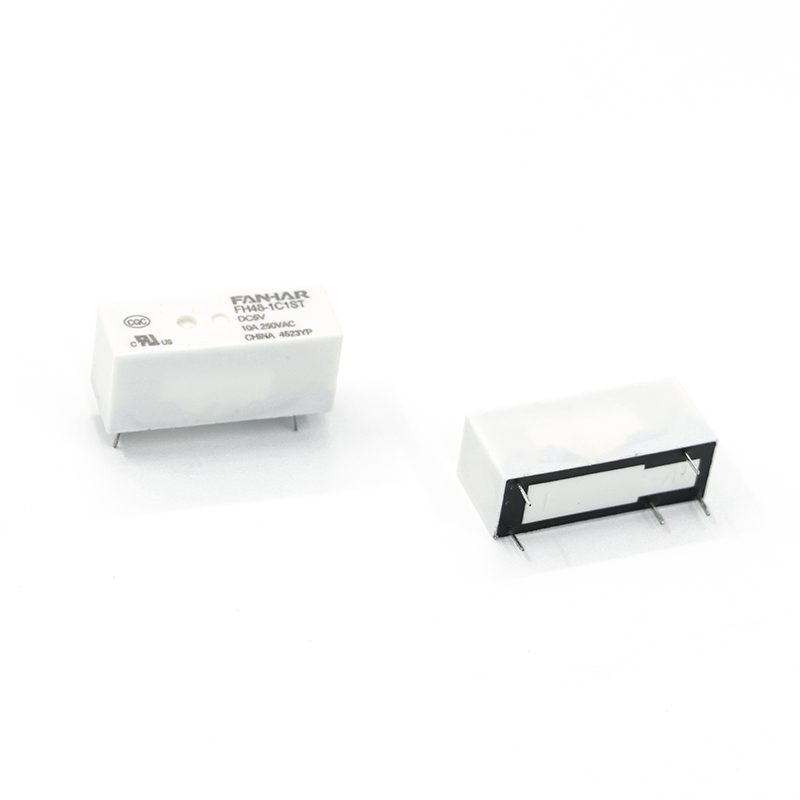

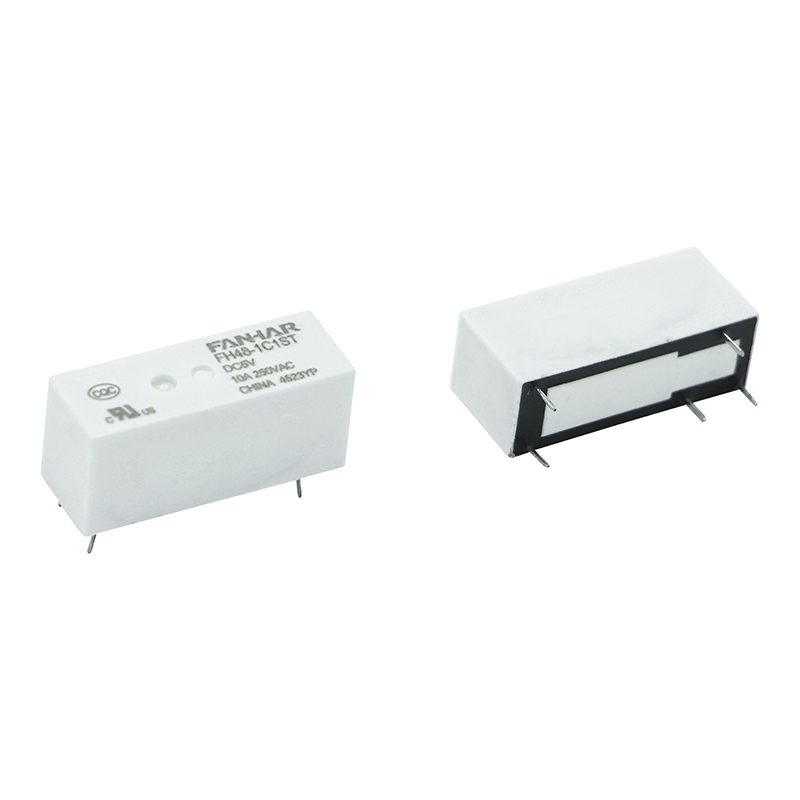

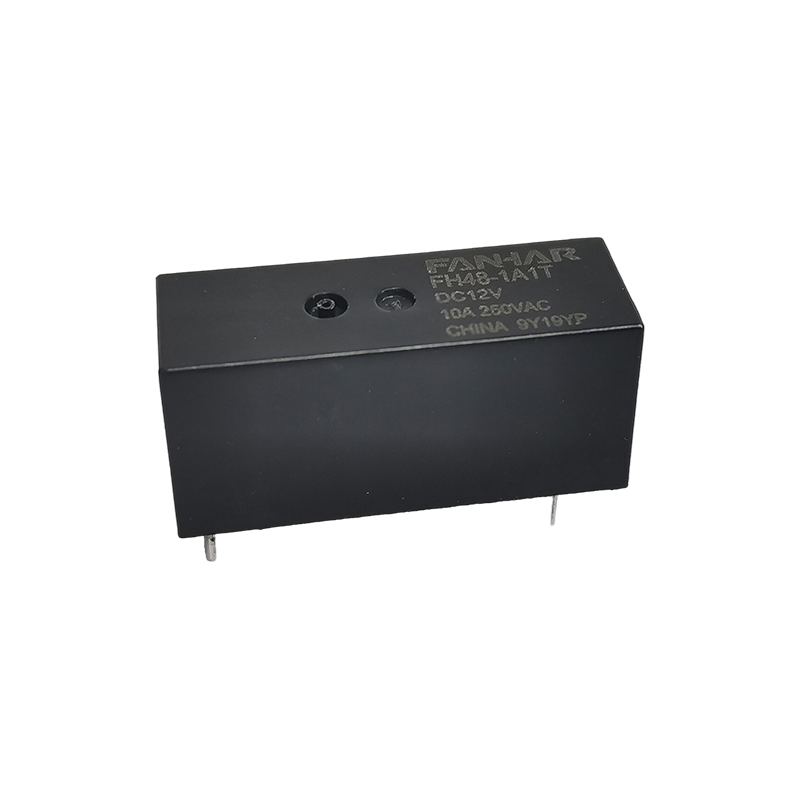

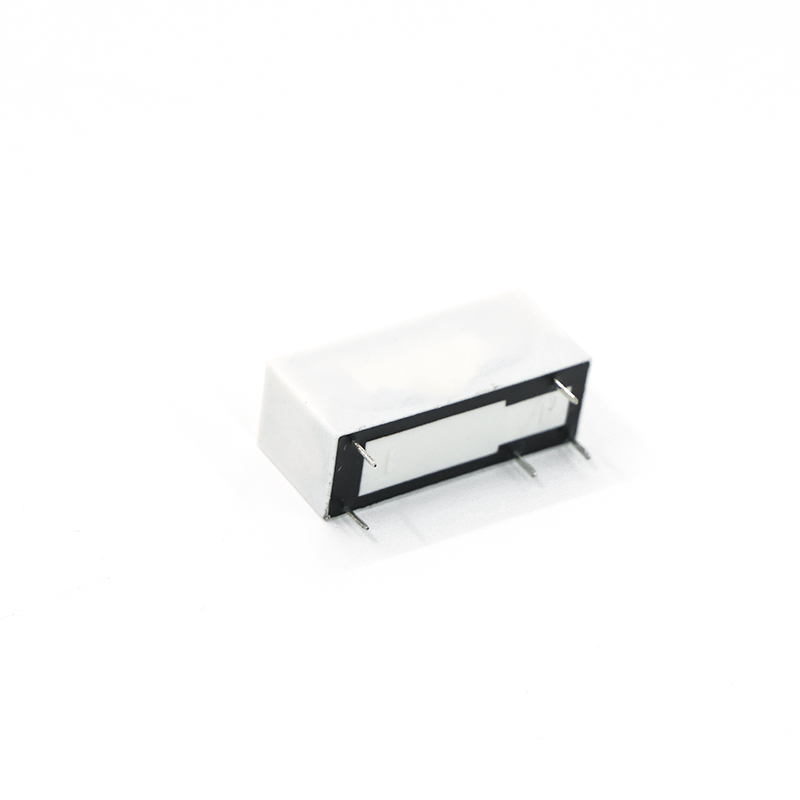

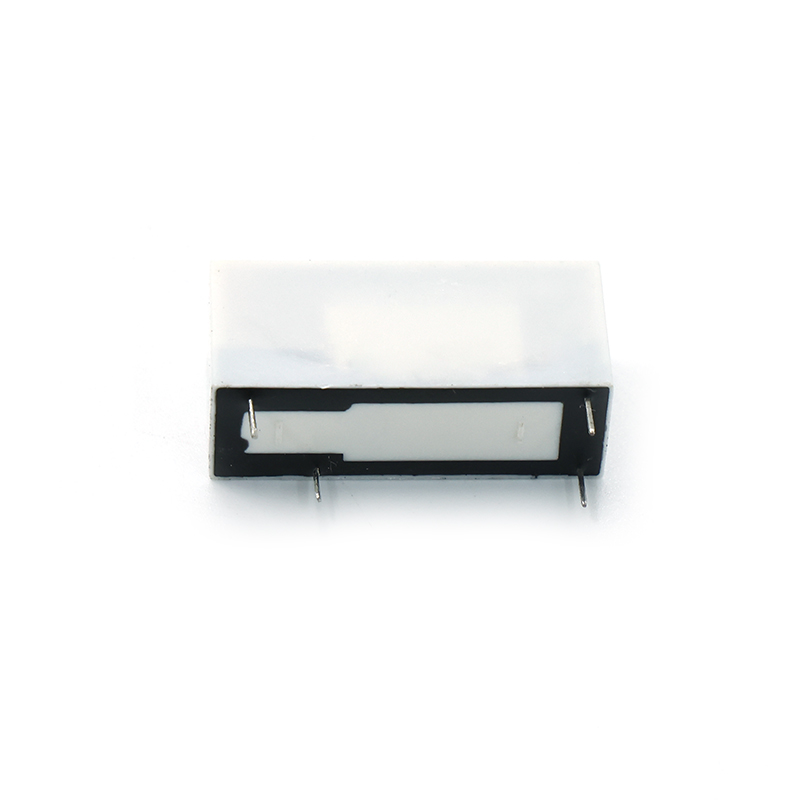

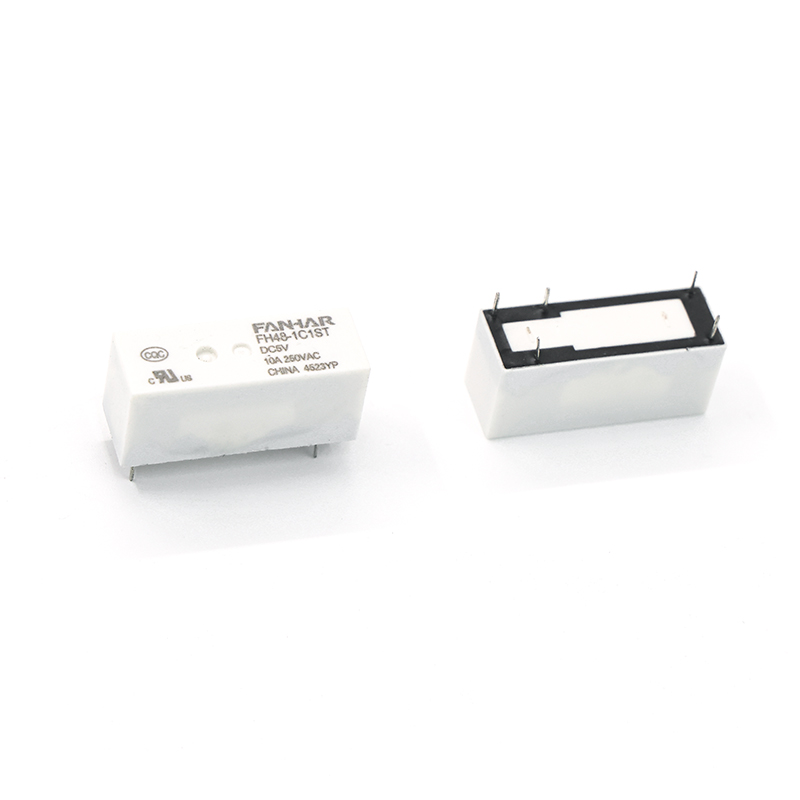

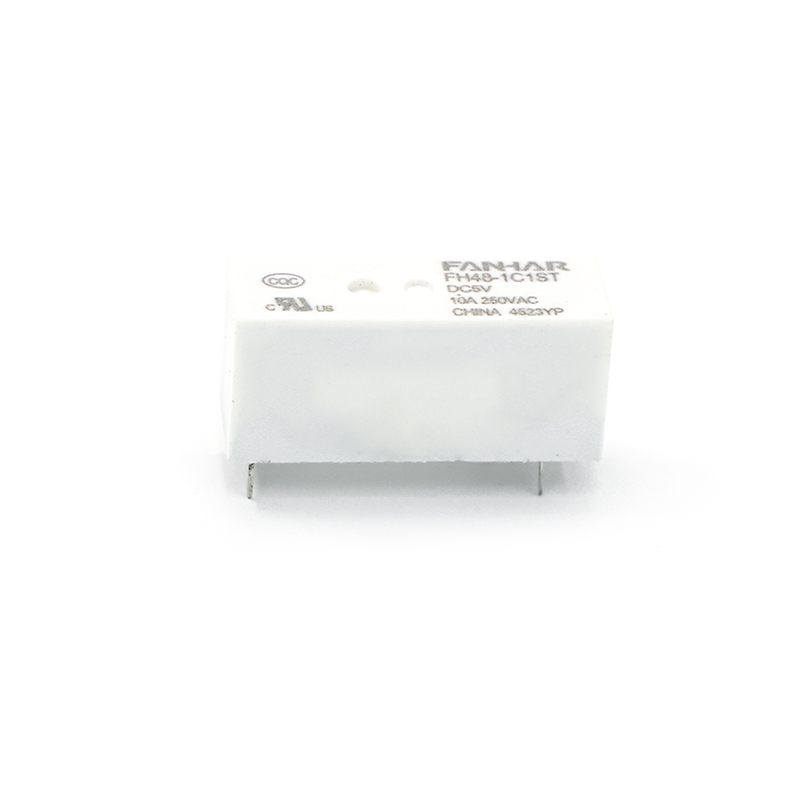

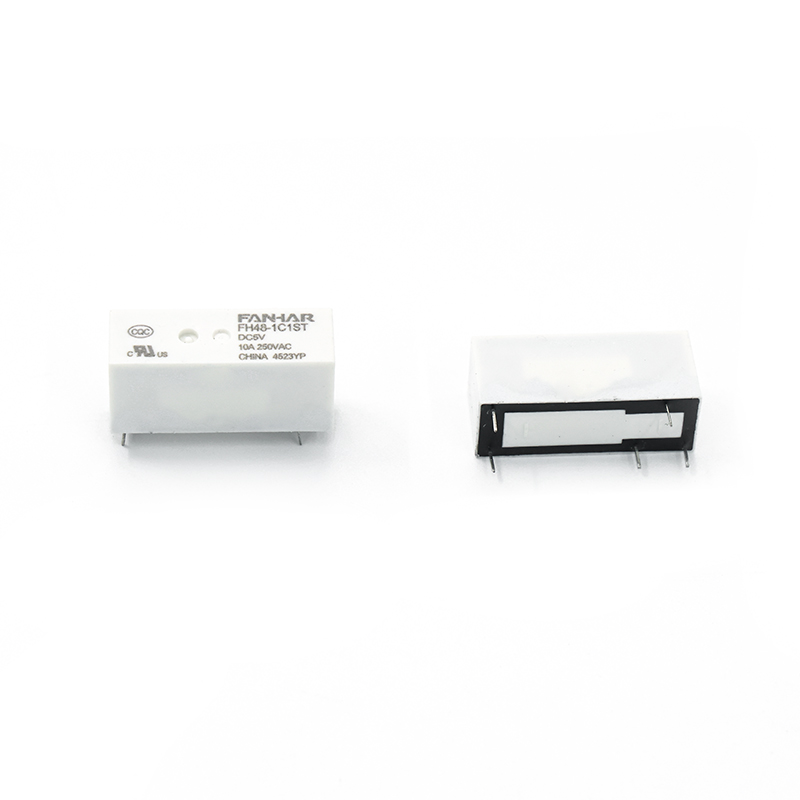

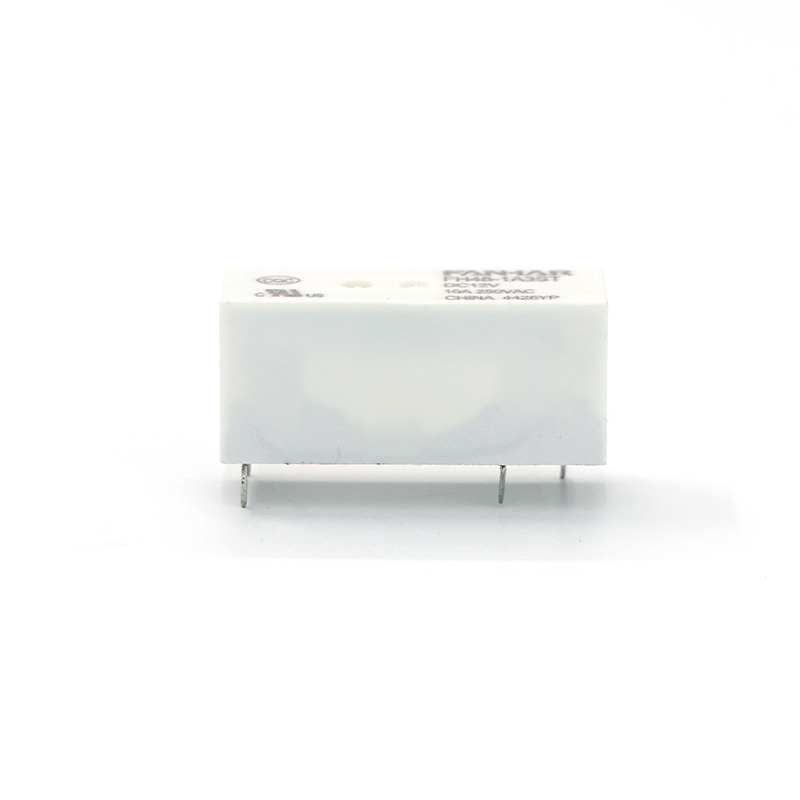

FH48 10A 産業用リレー UL TUV CQC 準拠

特徴：
10Aのスイッチング能力
高さが低く、わずか 12.5 mm
絶縁耐圧4kVでコイルと接点間の沿面距離は8mm以上
IEC60335-1規格に準拠した製品を取り揃えております
さまざまな接点タイプを用意
各種ソケットをご用意しております
UL絶縁システム：クラスF
スルーホールリフロー仕様品も取り揃えております
外形寸法：（28.6×10.3×12.3）mm

お問い合わせ

ダウンロード

前へ： FH50 16A 産業用リレー UL TUV CQC 準拠次へ：次の記事はありません

パラメータ
用途
説明

パラメータ

仕様	アイテム
連絡先データ	接点配置		1A、1B、1C
	接触抵抗(初期)		≤100mΩ(6VDC 1A)
	接点材質		AgSnO ₂
定格値	定格荷重（抵抗負荷）		10A 250VAC
	最大スイッチング電圧		AC440V
	最大スイッチング電流		10A
	最大開閉容量		2500VA
	最小許容荷重		DC5V 100mA
電気的性能	絶縁抵抗(初期)		1000MΩ(DC500V)
	耐電圧（初期）	開放接点間	AC1000V、1分
		コイル・接点間	5000VAC、1分
	稼働時間		≤10ms
	リリース時間		≤5ms
機械的性能	耐衝撃性	機能的	98m/秒 ² (10G)
		破壊的	980m/秒 ² (100G)
	耐振動性		10Hz〜55Hz 1.5mm DA
持久力	機械式		1×10 ⁷ 作戦
	電気的(室温)		10A 250VAC 1× 10 ⁵ 作戦(ON/OFF= 1s/9s)
動作条件	周囲温度		-40℃～85℃
	湿度		5% ～ 90%
終了			プリント基板
単重			約8g
建設			プラスチック密封、耐フラックス

説明

FH48 パワーリレー、さまざまなコントラクトタイプは、さまざまな電気アプリケーションシナリオに適した高性能産業用制御リレーです。その主な機能には、10A 接点スイッチング機能、最大 440V の接点電圧での安定した動作、および最大 10A の電流負荷のサポートが含まれており、さまざまな負荷条件下で信頼性の高い動作を保証します。 FH48 リレーは、プラスチック封止設計などの高度なパッケージング技術を使用しており、良好な電気的性能と耐久性を提供しながら汚染環境に効果的に対処できます。 FH48リレーの設計は細部にまで配慮しており、その寸法と取り付け寸法はミリメートル単位で正確にマークされているため、ユーザーは製品の設置要件と占有スペースをすぐに理解することができます。例えば1C2モデルの寸法は28.6mm×12.3mm×10.3mm、取付穴径はΦ8.3mmです。これらのパラメータは、ユーザーに明確なインストールガイドを提供します。さらに、FH48 は、さまざまな回路要件を満たすために、1A、1C (NO)、2C (NO) などのさまざまな接点タイプもサポートしています。 FH48 パワーリレーは、UL/CUL、TUV、CQC などの複数の安全認証に合格しており、産業用途における安全性と信頼性を保証します。電気的特性曲線には最大スイッチング電力と電気的耐久性曲線が示されており、その優れた性能がさらに証明されています。使用中、ユーザーは落下による性能低下を避けるよう注意し、AgSnO₂ などの特定のニーズに応じて適切な接点材料を選択する必要があります。結論として、FH48 パワーリレーは強力で広く適用可能な産業用制御リレーであり、電気技術者や産業用途にとって理想的な選択肢です。
