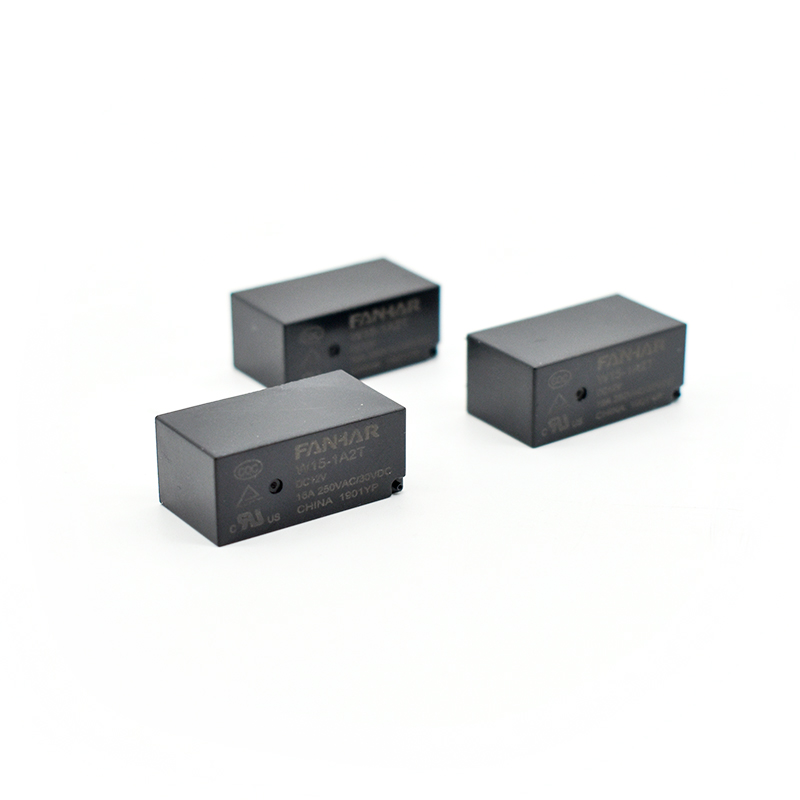

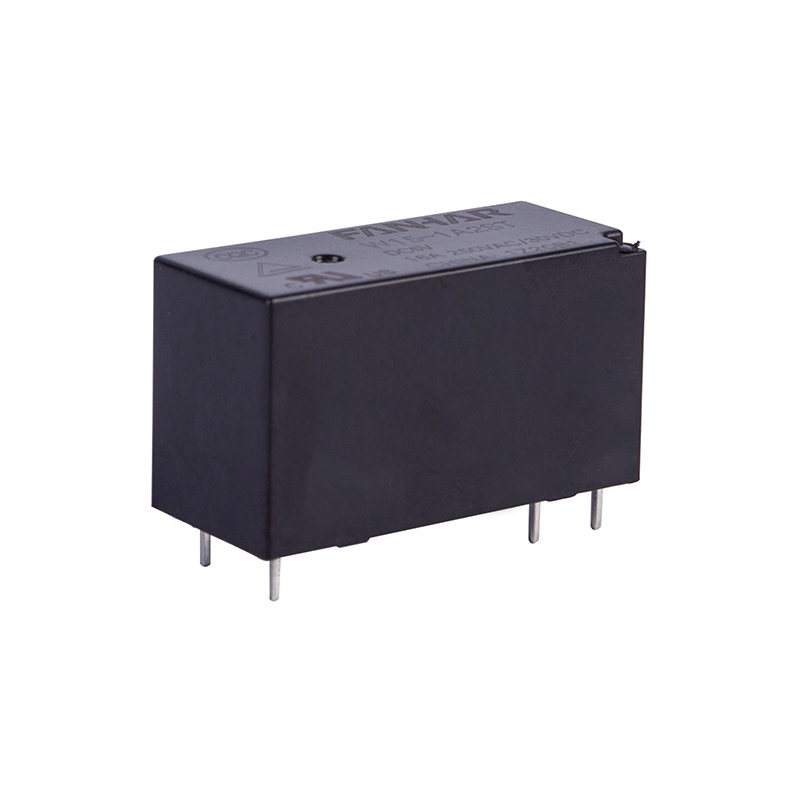

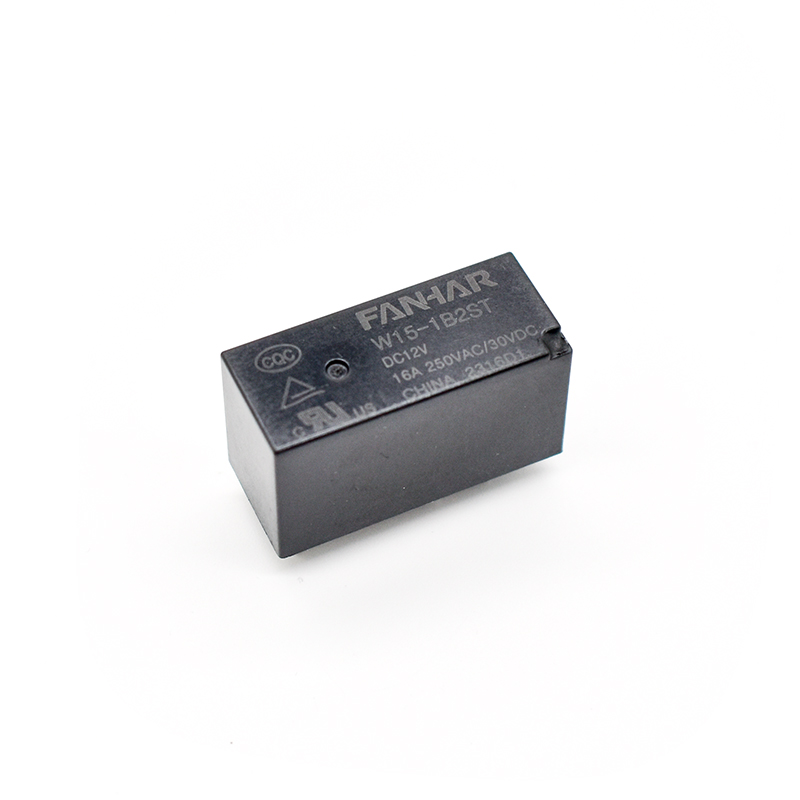

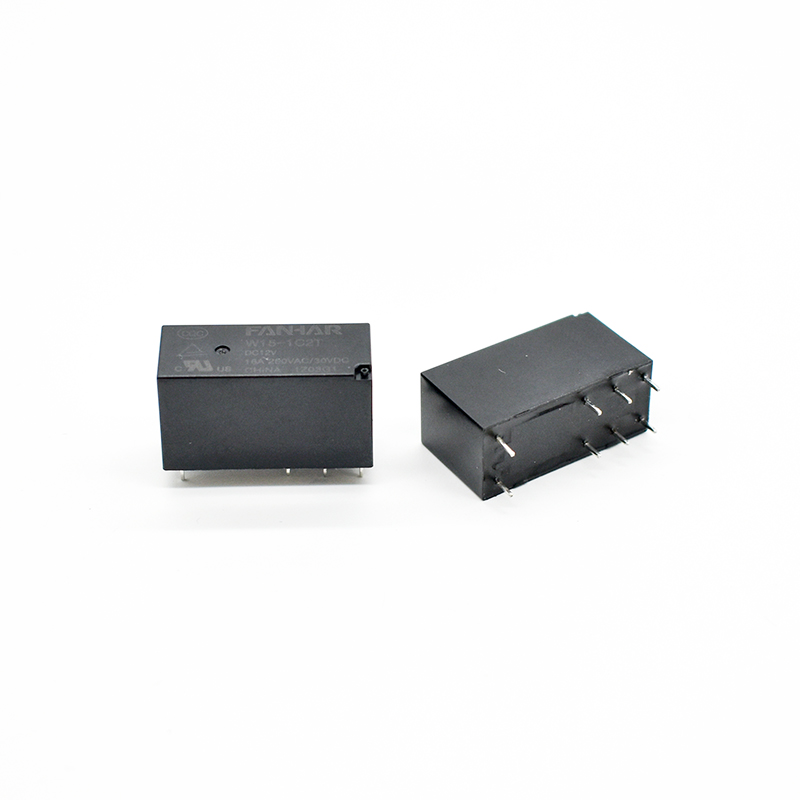

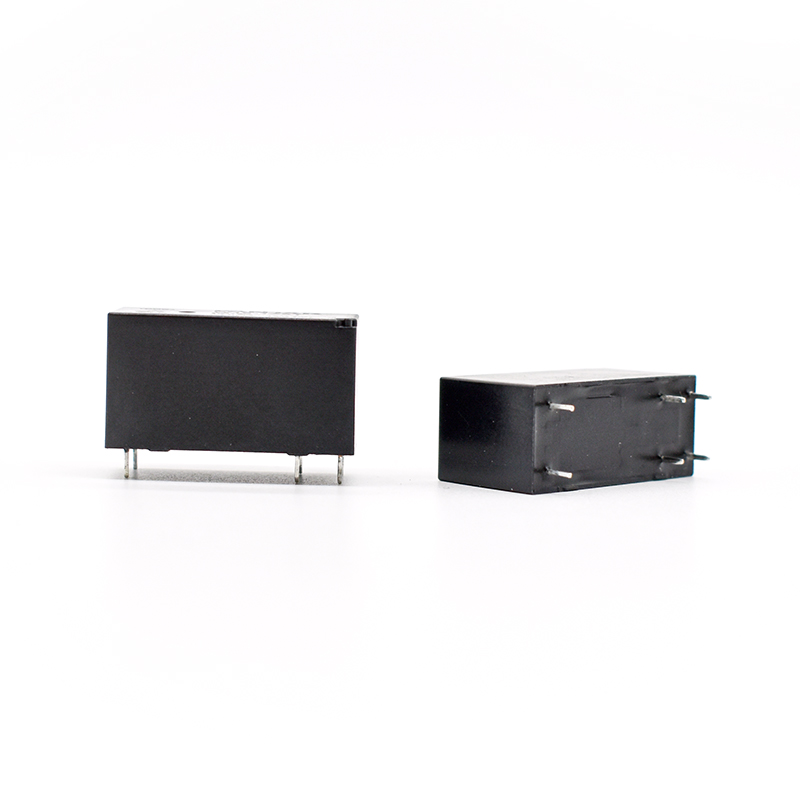

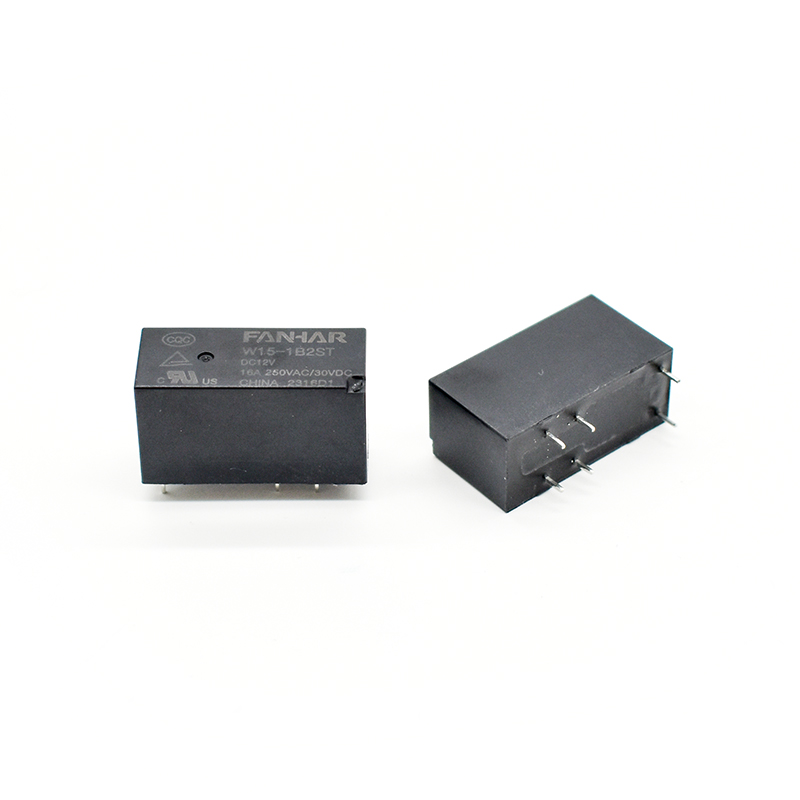

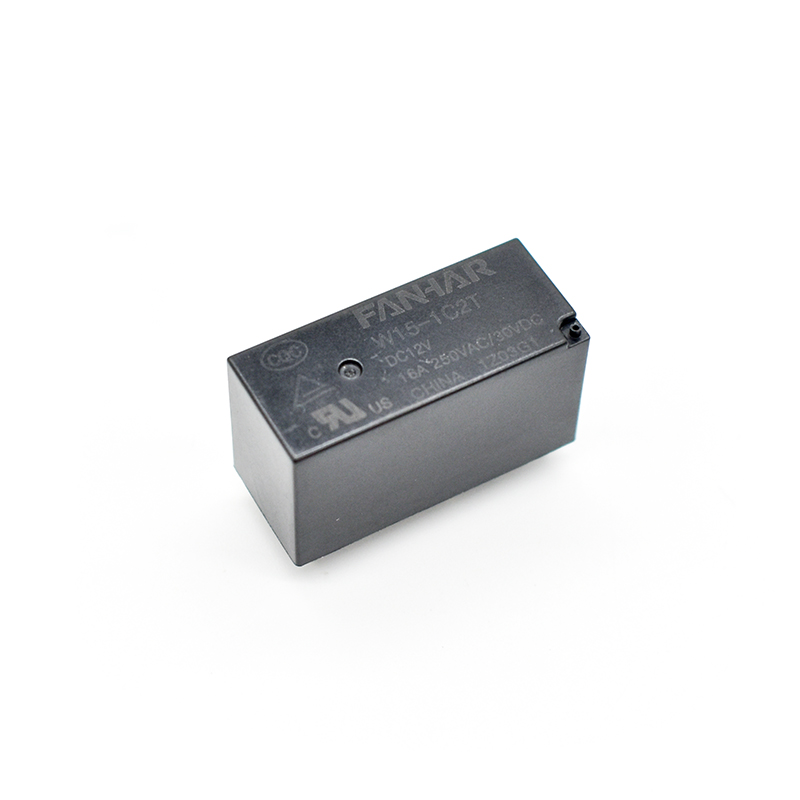

W15-1 16A 20A パワーリレー UL TUV CQC 準拠

仕様

アイテム

連絡先データ

接点配置

1A、1B、1C

接触抵抗(初期)

≤100mΩ(6VDC 1A)

接点材質

AgNi、AgSnO ₂

定格値

定格荷重（抵抗負荷）

16A 250VAC/30VDC(標準) 20A 250VAC

最大スイッチング電圧

AC400V/DC30V

最大スイッチング電流

20A

最大開閉容量

4000VA/480W

最小許容荷重

DC5V 100mA

電気

パフォーマンス

絶縁抵抗(初期)

1000MΩ(DC500V)

誘電体

強さ

(初期)

開放接点間

AC1000V、1分

コイル・接点間

4000VAC、1分

稼働時間

≤15ms

リリース時間

≤10ms

機械的性能

耐衝撃性

機能的

98m/秒 ² (10g)

破壊的

980m/秒 ² (100g)

耐振動性

10Hz〜55Hz 1.5mm DA

持久力

機械式

1×10 ⁶ 作戦

電気(Room temperature)

20A 250VAC

16A 250VAC/30VDC
5A 400VAC

5×10 ⁴ 作戦 (ON/OFF= 1s/9s)

1×10 ⁵ 作戦 (ON/OFF= 1s/9s)

1×10 ⁵ 作戦 (ON/OFF= 1s/9s)

動作条件

周囲温度

-40℃～85℃/105℃

湿度

5% ～ 90%

終了

プリント基板

単重

約 12g

建設

プラスチック密封、耐フラックス
