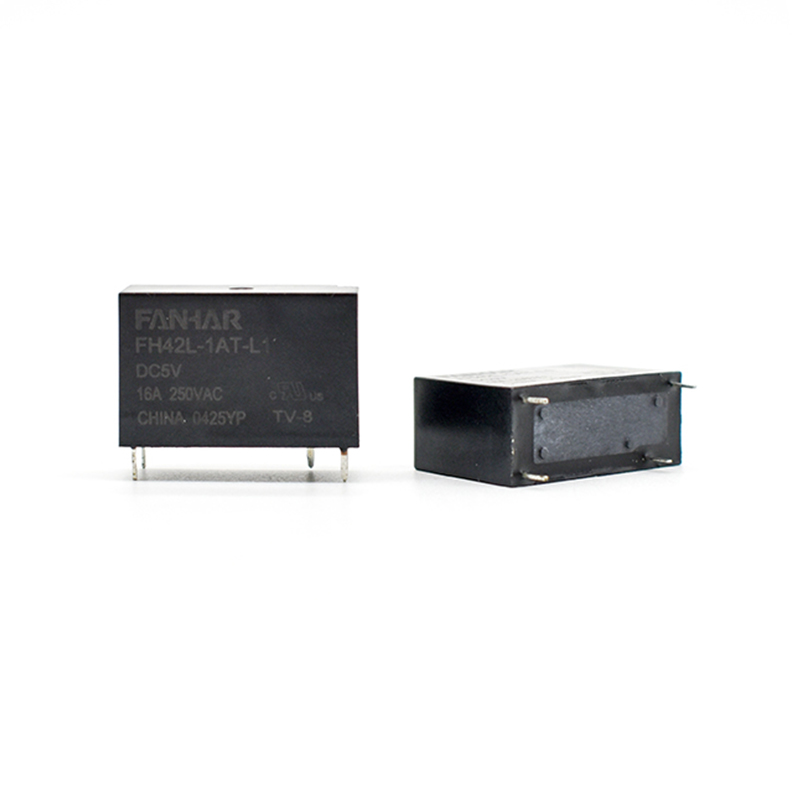

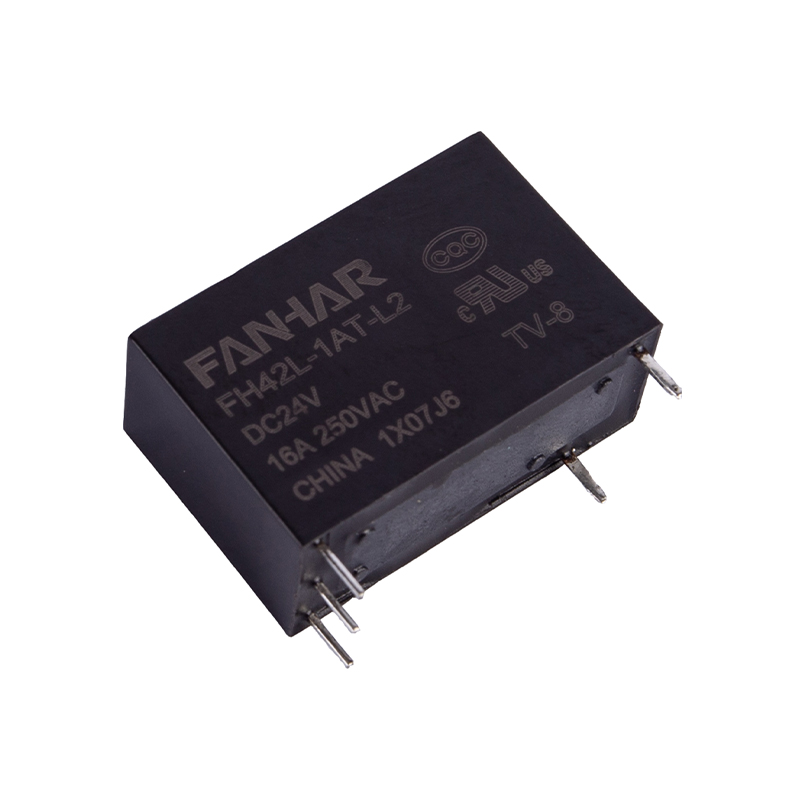

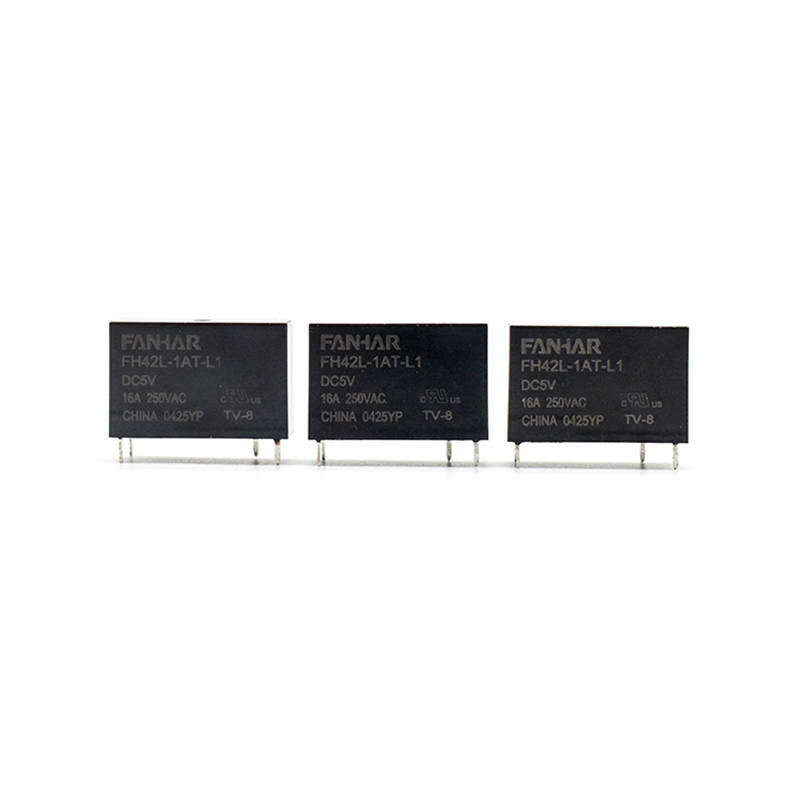

FH42L 16A 20A ラッチングリレー UL CQC準拠

仕様

アイテム

連絡先データ

接点配置

1A、1B

接触抵抗

≤50mΩ(6VDC・1A)

接点材質

AgSnO ₂

定格値

定格負荷（抵抗負荷）

16A 250VAC（標準）

20A 250VAC

最大スイッチング電圧

AC277V

最大スイッチング電流

20A

最大開閉容量

4000VA

最小許容荷重

5VDC 100mA

電気的性能

絶縁抵抗(初期)

1000MΩ(DC500V)

絶縁耐力

(初期))

開放接点間

AC1000V、1分

コイルと接点間

4000VAC、1分

時間を設定する

≤15ms

リセット時間

≤15ms

機械的性能

ショック

抵抗

機能的

98m/秒 ²

破壊的

980m/秒 ²

耐振動性

10Hz〜55Hz 1.5mm DA

持久力

機械式

1×10 ⁶ 作戦

電気的(室温)

16A 250VAC 9×10 ⁴ 作戦(ON/OFF=1s/9s)

20A 250VAC                                             5×10 ⁴ 作戦(ON/OFF=1s/9s)

600W 120VAC（LEDランプ負荷） 5×10 ⁴ 作戦(ON/OFF=1s/9s)

TV-8 2.5×10 ⁴ 作戦(ON/OFF=1s/9s)

動作条件

周囲温度

-40℃～85℃

湿度

5%～90%

終了

プリント基板

単重

約8g

建設

プラスチックシール、フラックス防止
