W15-2 パワーリレー

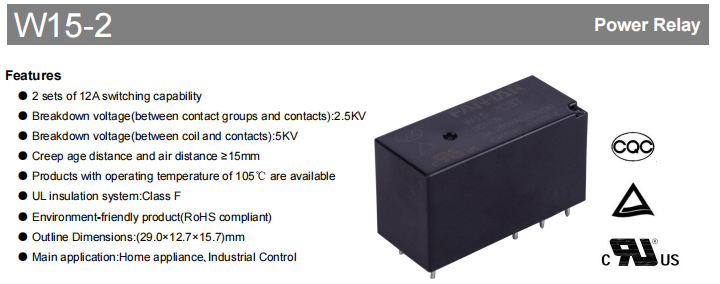

W15-2シリーズは高性能です。 パワーリレー 中～高負荷制御アプリケーションでの使用を目的としています。その中心となるのはデュアルセットの 12A 独立スイッチング機能で、これにより 2 つの回路を同時にまたは個別に確実に制御できます。これにより、家電製品、産業用制御システム、オートメーション機器、電力システムに柔軟なソリューションが提供されます。最大 5kV の絶縁耐圧、-40°C ～ 105°C の拡張動作温度範囲、および RoHS 準拠のエコ設計により、多様で要求の厳しいアプリケーション環境において高い信頼性と長寿命を実現します。

主な利点

W15-2 シリーズは、29.0 × 12.7 × 15.7 mm という小さな寸法に優れた性能と耐久性を兼ね備えています。

独立したデュアルチャンネル制御: W15-2 シリーズは、29.0 × 12.7 × 15.7 mm という小さな寸法で優れたパフォーマンスと耐久性を兼ね備えています。

堅牢な電気絶縁: コイルと接点間の 5KV の耐電圧により、干渉が効果的に抑制され、低電圧制御側が保護されます。

優れた環境耐久性: 防塵および耐汚染性シーリング オプションを備えた 105℃ 高温バージョンで提供され、産業用粉塵、湿気、腐食性ガス (H₂S、SO₂ など) に耐えます。

グローバル環境コンプライアンス: RoHS に完全に準拠しており、グリーン生産基準と国際市場アクセス規制を満たしています。

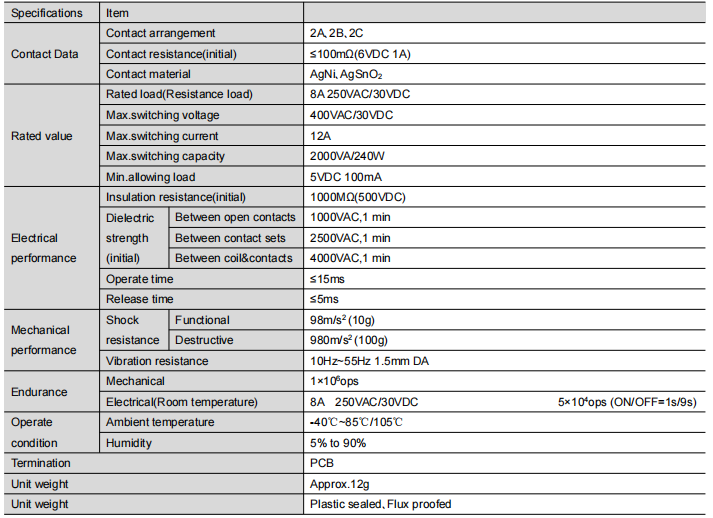

詳細な技術仕様

コンタクトシステム: 柔軟かつ信頼性の高い

構成オプション: 2A (ノーマルオープン)、2B (ノーマルクローズ)、2C (切り替え) の 3 つの形式があります。これらを使用して、さまざまな制御要件に対応できます。

材料科学:

AgNi コンタクト: 導電性と接触安定性を提供する多用途の選択肢です。

AgSnO₂ 接点: モーターやリレー コイルなどの誘導負荷に最適なこの製品は、困難な負荷向けに設計されており、耐アーク性と耐摩耗性を備えています。

電気的性能: 負荷の最大定格は 250VAC/30VDC で 8A、最大スイッチング容量は 12A/400VAC、初期接触抵抗は ≤100mΩです。これにより、高効率の導通が保証されます。

断熱および安全バリア

絶縁抵抗≧1000MΩ（DC500Vにて）。

総合絶縁耐力: 開いた接点間で 1000VAC、接点セット間で 2500VAC、コイルと接点間で 4000VAC、すべて 1 分間。

沿面距離と空間距離 ≥15mm により、信頼性の高い安全絶縁を実現します。

機械的および動的性能

高速応答: リアルタイム制御は、動作タイミングが 15 ms 以下、リリース タイミングが 5 ms 以下の場合にのみ保証されます。

長寿命: 機械的寿命は最大 1,000,000 回の操作に達します。定格負荷下でも電気的耐久性が持続します。

頑丈な構造: 振動 (10 ～ 55 Hz、振幅 1.5 mm) および最大 100 g の破壊的な衝撃に耐えるため、過酷な条件にも適しています。

コイルとドライブの互換性

3VDC ～ 110VDC の範囲の 12 の一般的な電圧に対応し、一般的な PLC およびコントローラとのシームレスな統合を促進します。

代表例: 12VDC バリエーション (動作電圧 ≤DC9.0V、コイル抵抗 360Ω)。 DC24Vタイプ（動作電圧≦18.0VDC、コイル抵抗1440Ω）、いずれも約400mWの低消費電力を実現。

環境適応構成

温度: 標準バージョン: -40℃ ～ 85℃。高温版：105℃まで。

湿度: 5% ～ 90% RH。

シーリングオプション:

耐フラックスタイプ：家電製品や通信機器などのクリーンな屋内環境に適した製品です。

プラスチック密閉タイプ：腐食性ガスや粉塵が発生する産業環境や屋外環境では必須です。

世界的な認定、あなたの保証

W15-2 シリーズは、世界的な製品流通へのパスポートとなる主要な国際認証を取得しています。

UL/C-UL 認証 (E475405): 8A 250VAC/30VDC 負荷定格を認識し、モーターおよび照明負荷をサポートします。

TUV 認証 (R 50332875): すべての接点構成をカバーし、12A 負荷および 105℃ の高温動作を認証します。

中国 CQC 認証 (CQC15002137649): 中国強制製品認証要件に準拠しています。

絶縁システム: UL クラス F (155℃) 絶縁材料は、長時間の高温条件下でも一貫した性能を保証します。

代表的な用途と選定ガイド

幅広い応用分野:

家電製品: エアコンのコンプレッサー、洗濯機のモーター、高出力キッチン家電の制御。

産業用制御: PLC 出力モジュール、モーターの開始/停止、ヒーターの切り替え。

自動化機器: ロボットアーム、コンベア、組立ライン制御。

エネルギー管理: UPS 転送スイッチング、PV インバーター制御、EV 充電パイル回路制御。

正確な選択ガイド:

モデル形式: W15-2AST-XXX

コードの内訳:

接点：2A（NO）、2B（NC）、2C（CO）

シール：無（フラックス防止）、S（プラスチックシール）

接点材質：無色（AgNi）、T（AgSnO₂）

特殊コード：例：G（微小信号用金メッキ接点）

コイル電圧: 3-110VDC オプション

選択のアドバイス: 環境適応性の説明と特定の使用例に基づいて、シーリングのタイプを厳密に選択してください。

インストールと使用方法のポイント

取り付け: PCB プラグイン取り付け。詳細な配線およびレイアウト図 (底面図) が提供されます。推奨される PCB レイアウト公差: ±0.1mm。

はんだ付け: 密閉された筐体への熱損傷を避けるために、温度管理されたはんだ付け手順をお勧めします。

使用上の注意:

機械的衝撃や落下を避けてください。

5VDC 100mA 未満の非常に低い負荷条件には推奨されません。

メンテナンス: 想定される寿命は、指定された条件下で動作した場合に達成されます。接触状態と動作時間を定期的に評価することで、最適なパフォーマンスを維持することができます。

結論

W15-2 シリーズ リレーは、デュアル 12A スイッチング容量、絶縁性能、広範な温度範囲、およびいくつかの国際認証を備えており、家庭用および産業用アプリケーションにおける電気絶縁および制御のための信頼できるコンポーネントです。標準的なアプリケーションや、高温や汚染を伴う過酷な環境において、長期にわたって信頼性の高いパフォーマンスを提供します。
