産業オートメーションと再生可能エネルギーの現代の世界では、パワーリレーの性能は機器の安定性と効率にとって非常に重要です。の W12リレー は、その卓越したパフォーマンスと信頼性を備えており、産業用制御および PV インバータ アプリケーションにとって理想的な選択肢です。以下に W12 リレーの詳細な説明があり、その機能と利点についての洞察が得られます。

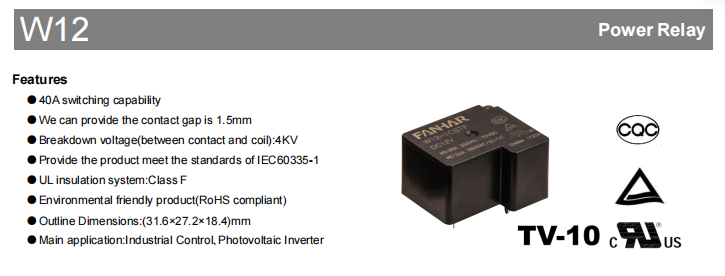

製品の特徴
40A スイッチング機能: W12 リレーは最大 40A の電流負荷を処理でき、厳しい産業ニーズを満たします。
高い降伏電圧: 4KV の降伏電圧 (接点とコイル間) により、安全性と信頼性が保証されます。

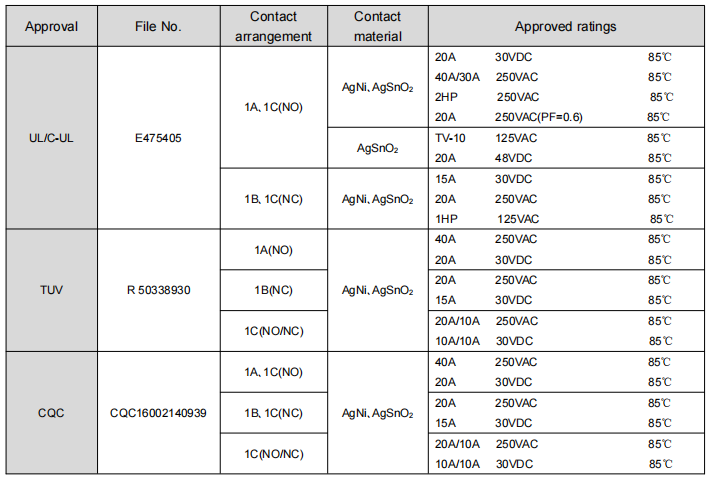

国際規格: この製品は IEC60335-1 規格に準拠しており、世界市場への適合性を保証します。
環境に優しい設計：RoHSに準拠しており、環境に優しく、地球に優しいです。

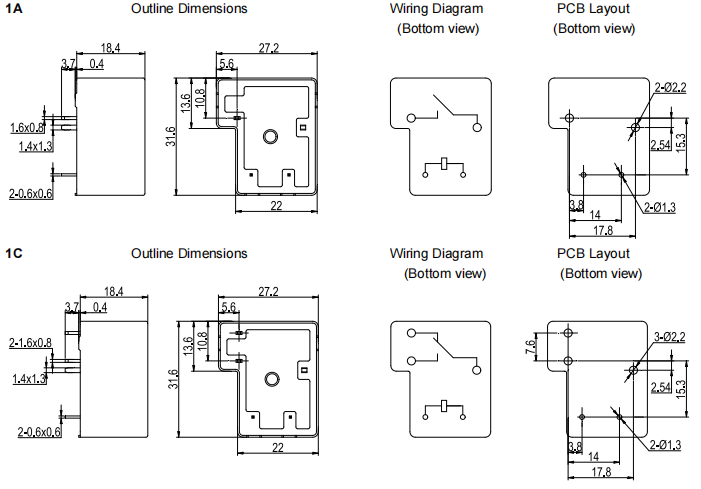

コンパクトサイズ：外形寸法（31.6×27.2×18.4）mmで、さまざまな機器への組み込みが容易です。

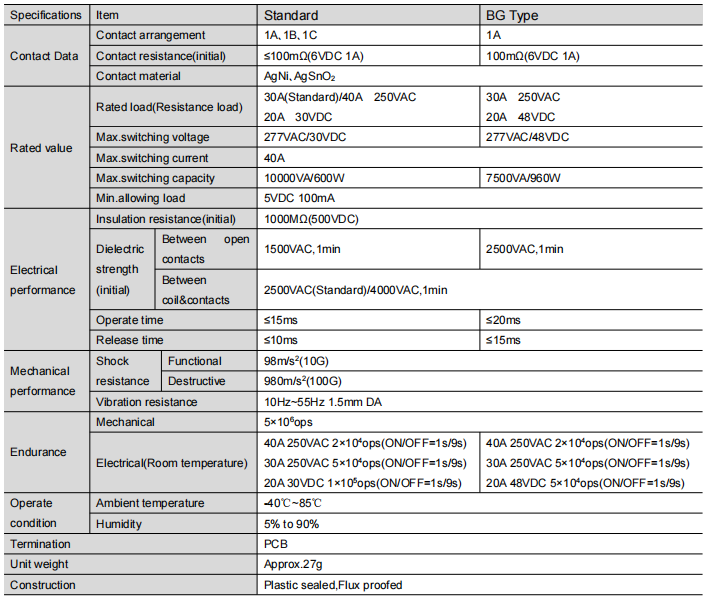

製品パラメータ
接点形式: 1A (ノーマルオープンのセット)、1B (ノーマルクローズのセット)、1C (変換のセット)、さまざまな回路設計のニーズに適応します。
効率的な電流伝送を確保するために、最初の接触抵抗は 100mΩ (6VDC 1A) を超えてはなりません。
接点材質: AgNi および AgSnO2 を使用して、高い導電性と耐久性を実現します。
定格負荷: 制御負荷 (抵抗) 30A (標準) / 40A 250VAC、20A 30VDC 最大。スイッチング電圧 277VAC/30VDC、最大スイッチング電流 40A、最大スイッチング容量10000VA/600W。
パフォーマンスの概要
絶縁抵抗：初期値最大1000MΩ（DC500V）で、強力な電気絶縁を実現します。
耐電圧：断路接点間 AC1500V 1分間、接点－コイル間 AC2500V（標準）／AC4000V 1分間。
動作時間: 吸収時間は 15 ミリ秒以下、放出時間は 10 ミリ秒以下で、高速応答を保証します。
機械的性能：安定度98m/s²(10G)、強度980m/s²(100G)、10Hz～55Hz 1.5mm複振幅振動試験に耐えます。
耐久性: 特定の条件下 (ON/OFF = 1 秒/9 秒) で、機械的寿命は最大 5 x 10^6 操作、電気的寿命は最大 2 x 10^4 操作です。
応用分野
産業用制御: 産業オートメーションの効率的な動作を保証するために、生産ライン上のモーターやその他の機械装置を制御します。
太陽光発電インバータ: 太陽光発電システムで電流の制御と変換を行い、エネルギー利用効率を向上させるために使用されます。
スマート グリッド: 電流のインテリジェントな分配と管理のためにスマート グリッド システムで使用されます。
電気自動車充電ステーション: 電気自動車充電ステーションでは、安全性と効率を確保するために充電プロセス中の電流を制御するために使用されます。
自動化機器: 電流と電圧を正確に制御するためのさまざまな自動化機器。
結論
W12 リレーは、その優れた性能と幅広い用途により、産業用制御および太陽光発電インバータ機器に最適です。極端な温度で動作する場合でも、高電流スイッチングが必要なアプリケーションでも、W12 は安定した安全なソリューションを提供します。 W12 の詳細については、今すぐ Zhejiang Fanhar Electronics Co., Ltd. にお問い合わせください。当社の専門チームがお客様のアプリケーションに最適なリレー モデルの選択をお手伝いします。一緒に、より効率的で信頼性の高い産業オートメーションの未来に向けて前進しましょう。
