最新の産業オートメーションやスマート ホーム アプリケーションでは、リレーの性能は機器の安定性と効率にとって重要です。の W11リレー は、優れたパフォーマンスと信頼性を備えており、次の用途に最適です。 産業用制御 、スマートホーム、5G通信の電力管理。以下は W11 リレーの詳細な紹介であり、その機能と利点を理解するのに役立ちます。

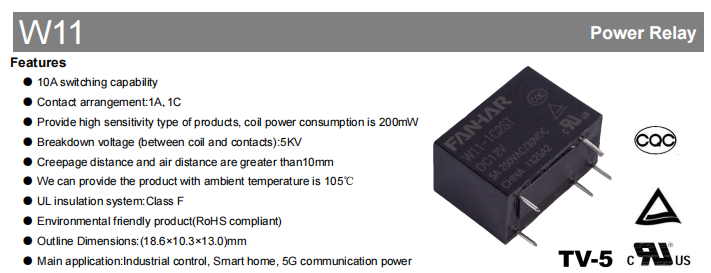

製品の特徴
10Aスイッチング能力: W11 リレーは最大 10A の電流負荷を処理でき、さまざまな産業および家庭用アプリケーションのニーズを満たします。
高耐圧: 耐電圧は5kV（コイルと接点間）で、非常に高い安全性と信頼性を確保しています。

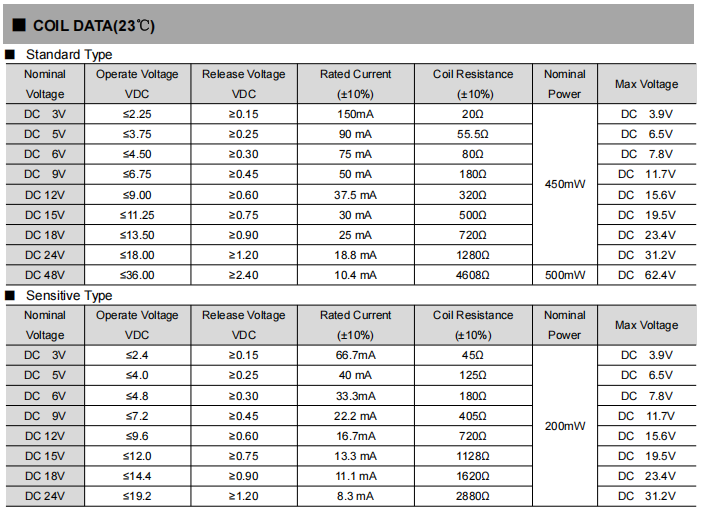

高感度: コイル消費電力が 200mW と低く、応答時間が速い高感度バージョンも用意されています。
環境に優しい設計: RoHS準拠で環境に優しい。

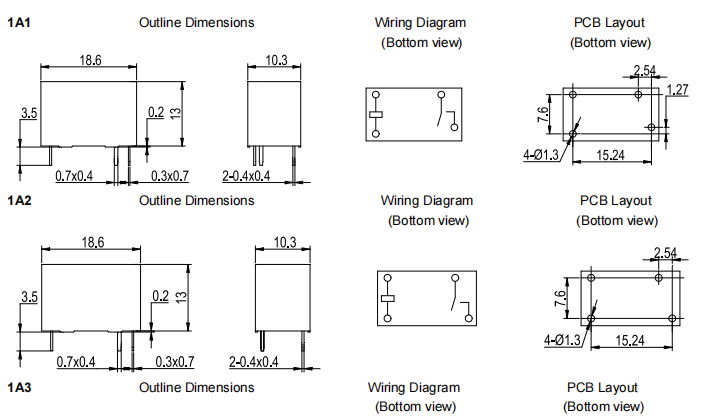

コンパクトな寸法: 外形寸法（18.6 × 10.3 × 13.0mm）が小さいため、さまざまな機器への組み込みが容易です。

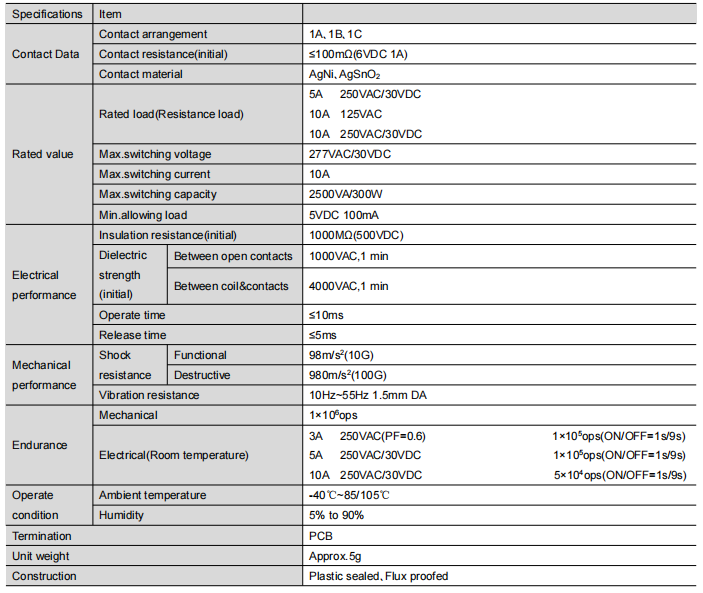

製品パラメータ
連絡先の配置: 1A (1 つのフォーム A、SPST-NO) および 1C (1 つのフォーム C、SPDT) は、さまざまな回路設計要件に適合します。
接触抵抗（初期）： ≤100mΩ (6VDC 1A 時) により、効率的な電流転送が保証されます。
接触材質: AgNi および AgSnO₂ は、優れた導電性と耐久性を提供します。
定格荷重: 5A 250VAC/30VDC、10A 125VAC;最大スイッチング電圧 277VAC/30VDC;最大スイッチング電流 10A;最大スイッチング容量 2500VA/300W;最小許容負荷DC5V 100mA。
パフォーマンスの概要
絶縁抵抗（初期）： 最大 1000MΩ (500VDC 時) で、強力な電気絶縁を実現します。
絶縁耐力(初期): 開いた接点間で 1000VAC を 1 分間。コイルと接点間にAC4000Vを1分間印加します。
動作時間: ≤10ms;リリースタイム: ≤5ms、高速応答を保証します。
機械的性能: 98m/s² (10G) の機能的衝撃および 980m/s² (100G) の破壊的衝撃に耐えます。耐振動性能10Hz～55Hz、複振幅1.5mm。
耐久性: 機械的寿命は 1×10⁶ 回の操作まで。指定された条件下で最大 1×10⁵ の動作までの電気的寿命 (ON/OFF = 1 秒/9 秒)。

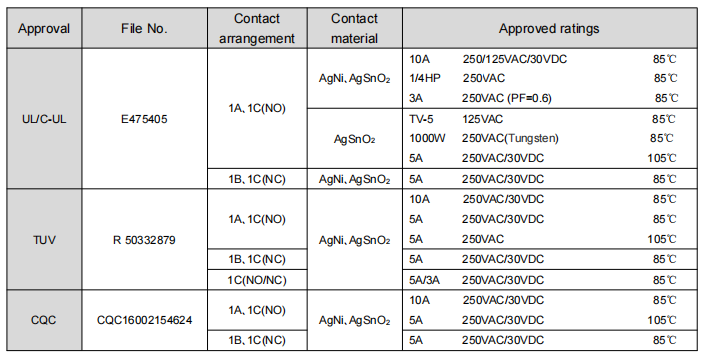

完全な安全性承認
W11 シリーズ リレーは複数の国際的な安全承認を取得しており、世界的な販売を促進しています。
UL/C-UL (E475405): 10A 250VAC/30VDC(85℃)、TV-5 125VAC(85℃)、5A 250VAC/30VDC(105℃)の負荷定格などを取得しています。
TUV (R 50332879): 10A 250VAC/30VDC (85℃) および 5A 定格で承認されています。
CQC (CQC16002154624): 10A 250VAC/30VDC（85℃）および5A 250VAC/30VDC（105℃）で承認されています。
代表的な用途
産業用制御 : 生産ラインのモーターやその他の機械の制御に使用されます。
スマートホーム : スマート家電に安定した電流制御を提供します。
5G通信電力： 5G 基地局の電力管理において効率的な電流スイッチングを提供します。
結論
W11 リレーは、その卓越した性能と幅広いアプリケーションを備えており、産業用制御およびスマート ホーム デバイスにとって理想的な選択肢です。極端な温度下で動作する場合でも、高電流スイッチングが必要なアプリケーションで動作する場合でも、W11 は安定した安全なソリューションを提供します。 W11 の詳細については、今すぐお問い合わせください。当社の専門チームが、お客様のアプリケーションに最適なリレー モデルの選択をお手伝いします。一緒に、より効率的で信頼性の高いインテリジェント制御の未来に向かって進みましょう。
