リレーは、現代の産業用制御、家電製品、電力システムにおける重要な制御部品です。その信頼性、安全性、寿命は、システムがどのように機能するか、そしてユーザーがシステムについてどのように感じるかに直接影響します。 FH51 / FH51TP シリーズ ハイパワー リレーは、優れたスイッチング機能、絶縁性能、柔軟な取り付けオプションを提供し、幅広い高負荷アプリケーションに安定性、安全性、耐久性のある制御ソリューションを提供します。

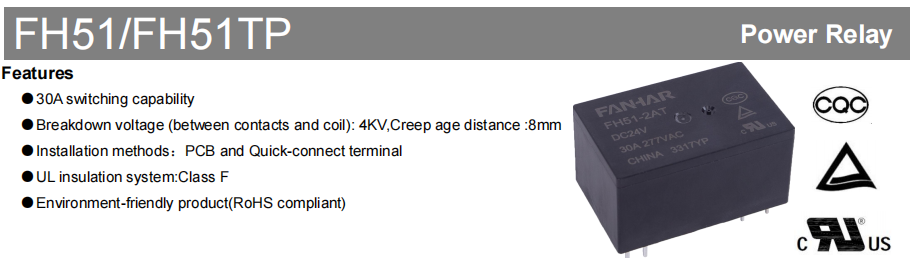

製品概要

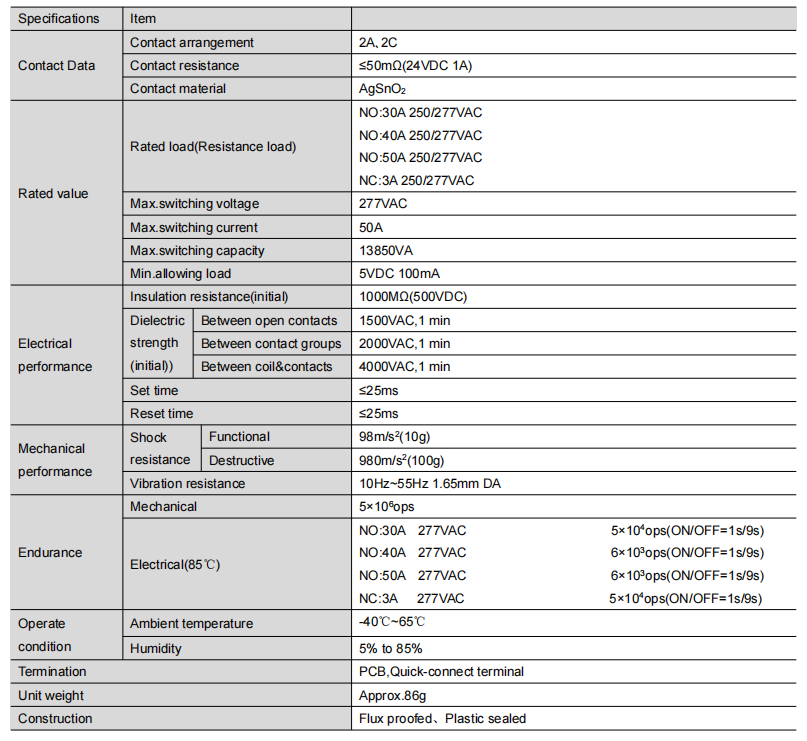

FH51 シリーズ リレーはクラス F UL 絶縁システムを利用しており、最大 50A の最大スイッチング容量を提供します。 PCB 端子とクイックコネクト端子という 2 つの取り付け方法をサポートし、さまざまな構造設計や製造プロセスに対応します。製品は RoHS 環境基準に準拠しており、厳しい安全性、環境保護、長期信頼性の要件が求められる用途に適しています。
主な利点
高電力機器向けの高負荷スイッチング機能
ノーマルオープン (NO) 接点は 250/277VAC で 30A / 40A / 50A をサポートします。常閉 (NC) 接点は 250/277VAC で 3A をサポート
最大スイッチング容量は13850VAに達し、エアコンのコンプレッサー、ヒーター、産業用モーターなどの高電力デバイスに対応可能
システムの安全性を確保する優れた絶縁性と絶縁耐力
コイルと接点間の絶縁耐力: 4000VAC、高電圧回路と低電圧回路間の確実な絶縁を確保
沿面距離: 8mm、電気的安全マージンを効果的に高め、漏電リスクを低減
初期絶縁抵抗：1000MΩ（DC500V時）で長期安定動作
柔軟な適応のための複数の接点配置と取り付けオプション
さまざまな制御ロジック要件を満たすために、2A (NO 接点 2 つ) および 2C (切り替え接点 2 つ) で利用可能
PCB 端子またはクイックコネクト端子 (TP) のいずれかを選択して、自動組み立てと現場でのメンテナンスを容易にし、生産効率を向上させます。
広いコイル電圧範囲と低消費電力

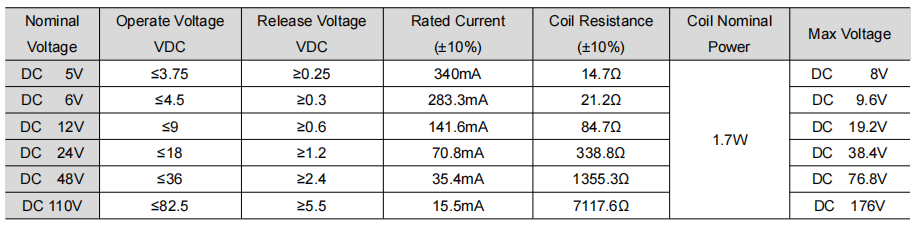

コイル電圧オプション：DC 5V / 6V / 12V / 24V / 48V / 110V、各種制御回路に対応
定格電力: 1.7W、信頼性の高いプルイン性能とシステムのエネルギー効率のバランス
過酷な環境でも堅牢なパフォーマンス
動作温度範囲: -40℃ ～ 65℃、極寒および高温条件に適しています。
耐振動性: 10Hz~55Hz、1.65mm DA;耐衝撃性: 980m/s² (100g)、頻繁に振動する産業用機器に最適
環境の清浄度に合わせて、耐フラックス処理およびプラスチック密閉構造が利用可能です。
耐フラックス処理: H₂S、SO₂、NO₂、粉塵のないクリーンな環境に推奨
プラスチック密閉: 上記の汚染物質を含む不潔な環境に推奨され、長期信頼性が向上します。
代表的な用途
家電：エアコン、給湯器、電子レンジ、電気ストーブ、除湿機
産業用制御: モーター制御、電力管理システム、自動化機器、産業用加熱機器
電力システム：スマートメーター、配電制御、充電設備、新エネルギー設備
概要
FH51 / FH51TP シリーズ ハイパワー リレーは、高負荷能力、強力な絶縁性能、柔軟な構成、過酷な環境への適応性を兼ね備えており、信頼性の高い制御システムに最適です。家庭用電化製品、産業機器、または電力システムのいずれの場合でも、FH51 シリーズは、設計に安定性、安全性、耐久性のあるコア制御コンポーネントを提供します。
