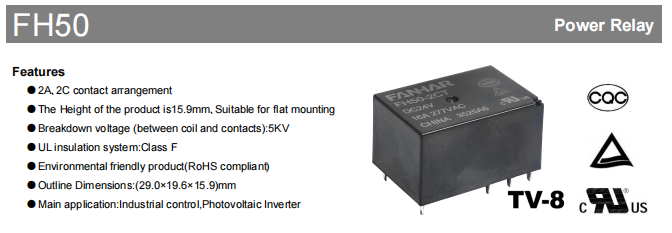

現在の産業オートメーションと再生可能エネルギーの急速に変化する領域では、基本的なシステムコンポーネントであるリレーに対する要件は、「回路のアクティブ化と非アクティブ化」という基本的な役割を超えています。現在では、より過酷な環境に耐え、より高い電力負荷を処理し、寿命の延長を保証し、厳しい世界的な環境規制に準拠する必要があります。本日は、産業用制御や太陽光発電インバータなどの要求の厳しいアプリケーション向けに特別に設計された 16A 高性能デバイスである FH50 ハイパワー リレーの詳細な分析を提供します。
主な利点
FH50 は単なるリレーではありません。それはシステムの安定性に対する確固たる取り組みです。その核となる強みは、次の側面で明らかです。
高密度設計、柔軟な設置
わずか 29.0mm (長さ) x 19.6mm (幅) x 15.9mm (高さ) のコンパクトな寸法で、設置面積が小さいため、平面設置に非常に適しています。これにより、貴重な PCB スペースが効果的に節約され、産業機器における小型化と高密度設計への現代の傾向に完全に適合します。約 16.5g の軽量構造により、自動組立と生産も容易になります。
電気的絶縁と安全性
超高耐圧：コイルと接点間の耐電圧は驚異のAC5000Vを達成。これにより、システムの強力な電気絶縁が保証され、低電圧制御回路を高電圧側のエラーから保護します。これは、太陽光発電インバーターなどの高電圧アプリケーションでは重要な特性です。
絶縁定格：初期絶縁抵抗は1000MΩ（DC500V時）に達し、漏れ電流は無視できます。
UL クラス F 絶縁システム: これは、絶縁材料が最大 155°C の温度に耐えることができ、かなりの安全マージンと向上した信頼性を提供することを示します。
強力な負荷処理能力
16A 定格負荷: 277VAC で 16A の抵抗負荷を容易に処理でき、最大スイッチング電力は最大 4432VA です。これは、さまざまな産業機械、モーター、ヒーター、その他のデバイスを動作させるのに十分です。
高品質コンタクト: 環境的に持続可能な AgSnO2 (酸化銀スズ) コンタクト材料を使用しています。従来の AgCdO と比較して、AgSnO2 は溶接とアーク浸食に対する耐性を備えているため、大電流、高突入電流のアプリケーションで優れた性能を発揮し、電気的寿命を大幅に延長します。
最小負荷機能: 5VDC 100mA までの最小負荷をサポートし、一部の信号スイッチング シナリオでの使用を可能にし、その汎用性を高めます。
高速応答と高い堅牢性
素早い動作: 動作時間 ≤ 10ms、リリース時間 ≤ 5ms で、産業用制御システムの素早い反応の要件を満たします。
幅広い環境適応性: 動作温度範囲は -40°C ～ 85°C、湿度範囲は 5% ～ 85% です。極寒でも猛暑でも確実に機能します。
優れた機械的性能: 10Hz ～ 55Hz、1.5mm DA の耐振動性に加え、10g (動作時) および 100g (壊滅的) の耐衝撃性を示します。これにより、機械的な振動や衝撃にさらされる産業環境において信頼できる機能が保証されます。

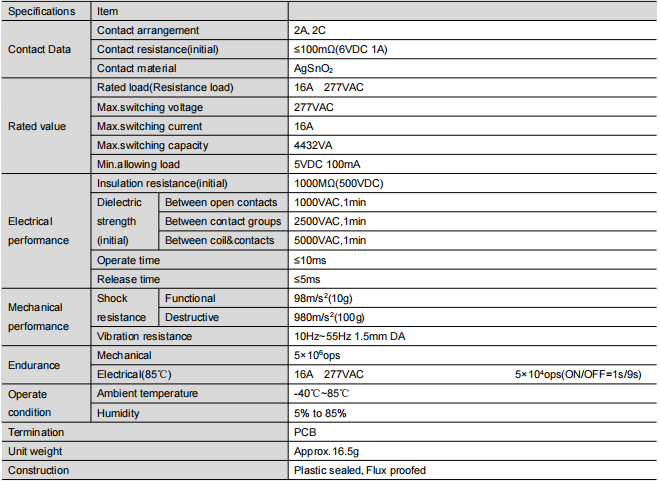

詳細な技術パラメータ分析 (選択に必須)
より正確な選択を支援するために、主要な技術パラメータのより深い解釈を提供します。
代表的なアプリケーション: 太陽光発電および産業用制御を超えて
FH50 の主な用途は産業用制御および太陽光発電インバータですが、その性能に基づいて、FH50 は次の分野でも広く使用されています。
PV インバータ: 直流側と交流側の両方のスイッチングおよび保護回路用。高耐電圧特性は太陽光発電システムの高電圧環境に完全に適合します。
産業用制御パネル: PLC、タイマー、温度制御、およびモーター、ソレノイドバルブ、ヒーターなどの外部負荷の間の仲介者として機能します。
スマートホーム/ビルディングオートメーション: 高出力照明制御、HVAC システム、ポンプ管理などに利用されます。
EV充電装置：AC充電杭において、コントロールパイロットおよび主回路切り替えの重要なコンポーネントとして機能します。
電源管理: UPS や電圧レギュレータなどの機器の電源スイッチングと出力制御用。
選び方と使い方ガイド：どうやって選ぶの？
ドキュメントでは、選択プロセスの鍵となる 2 つの構造タイプに焦点を当てています。
耐フラックスタイプ：
推奨環境: 家電製品内や空調配電盤内などのクリーンな環境。 PCB のはんだ付けプロセス中にフラックスガスがリレーに侵入するのを効果的に防ぎます。
注: 外部の腐食性ガス (H2S、SO2、NO2 など) や粒子状物質の侵入を完全に防ぐものではありません。
プラスチック密封タイプ:
推奨環境: 化学施設、屋外機械、または粉塵濃度が高い作業場など、不潔または摩耗性の条件。内部接点は外部環境から完全に隔離されており、耐食性と防塵性を備えています。
結論: 長期信頼性に対する極端な要件がある場合、または最終的な動作環境を予測できない場合は、プラスチック密閉タイプを選択するのがより堅牢なソリューションです。
設置および設計に関する注意事項

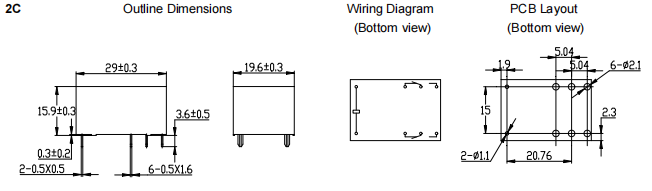

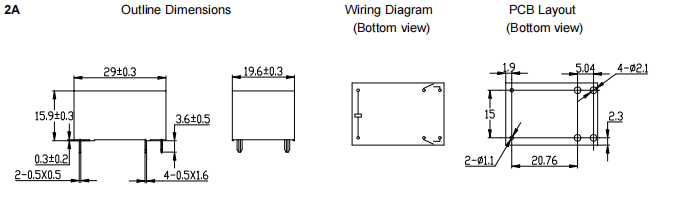

適切な実装およびはんだ付けの品質を保証するために、推奨される PCB レイアウト公差 (±0.1mm) および外形寸法公差を厳密に遵守してください。
製品の取り扱いや設置の際は、内部パラメータの変化を引き起こす可能性があるため、落としたり、強い衝撃を与えたりしないでください。
概要と展望
FH50 ハイパワーリレーは、コンパクトなサイズ、最大 5KV の絶縁電圧、16A の大幅な負荷容量、および包括的な国際安全認証 (UL、TUV、CQC) を特徴としており、産業用制御および再生可能エネルギー分野にとって強力な選択肢となります。それは単純なスイッチングコンポーネントを超えています。システムの永続的で信頼性の高いパフォーマンスを保証し、製品の市場競争力を強化する重要な味方として機能します。
FH50 は、高性能、高信頼性のパワーリレーを求めるお客様にとって、検討と評価に値する代表的な選択肢です。すぐに当社に連絡してサンプルと技術支援を入手し、FH50 が今後のプロジェクトを保護できるようにしてください。
免責事項: この記事のパラメータは、公開されているデータシートに基づいてまとめられています。具体的な選択と設計については、公式の最新データシートを参照してください。製品の仕様は予告なく変更される場合があります。
