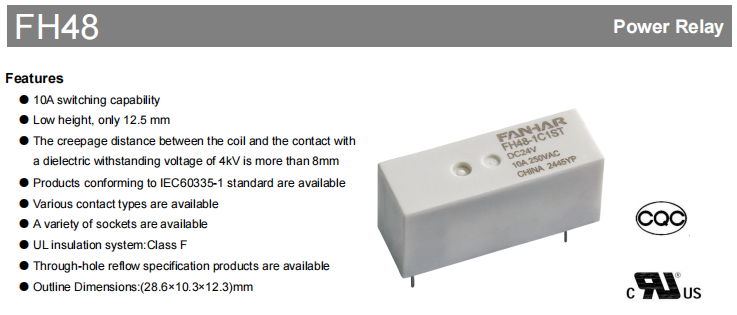

FH48 産業用リレー

オートメーション機器、家電製品、産業用制御システムはすべて、信頼性が高くスペース効率が高いリレーに依存しています。この目的はまさに FH48 シリーズ リレーが設計されたものです。高いスイッチング機能を統合しています。超スリムなデザインも特徴です。断熱性能を持っています。広範な認証を取得しています。これにより、エンジニアは堅牢でコンパクトなソリューションを実現できます。

主な利点

FH48シリーズの本質は、その緻密なエンジニアリングバランスにあります。 28.6×10.3×12.3mmのコンパクトな寸法にもかかわらず、最大10Aまでの負荷を開閉することができます。わずか 12.5 mm の超低高さは、ますますスリム化する電子デバイスや高密度 PCB レイアウトに貴重なスペースを解放するため、特に注目に値します。この製品は、耐フラックス設計または完全にプラスチックで密封された構造を採用しており、塵、湿気、有害なガス (H₂S や SO₂ など) を効果的に忌避し、それによって -40℃ ～ 85℃ の広い温度スペクトルにわたって安定した動作を保証し、さまざまな環境に対応します。クリーンルームから産業現場までのあらゆる環境に対応します。

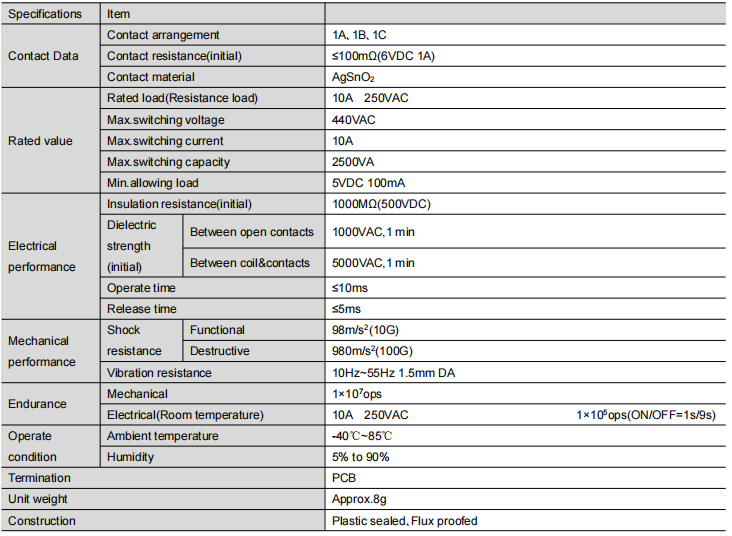

主要な技術パラメータとパフォーマンス

このシリーズのリレーは、優れたパフォーマンスと信頼性の高い詳細を提供します。

電気的性能 ：酸化銀錫（AgSnO₂）接点材質を採用しており、耐アーク侵食性に優れています。初期接触抵抗が100mΩ以下と低く、低消費電力、長寿命を実現します。絶縁抵抗は1000MΩに達し、コイルと接点間の耐電圧はAC5000Vで、堅牢な安全バリアを確保しています。

機械的および耐久性 : 動作時間とリリース時間が速い (≤10ms / ≤5ms) ため、素早い応答が保証されます。機械的耐久性は最大1000万回です。定格負荷AC10A 250Vにおいて、電気的耐久性も1,000万回に達し、長期安定稼働のニーズに応えます。

フレキシブルドライブ : DC5V～DC60V、消費電力250mW～300mWの幅広いコイル電圧オプションを提供し、多様な制御回路とのシームレスな統合を容易にします。

柔軟な構成と選択ガイド

FH48 シリーズは、さまざまな回路設計のニーズを満たす非常に柔軟な構成を提供します。

お問い合わせフォーム : 1A (ノーマルオープン)、1B (ノーマルクローズ)、および 1C (切り替え) の 3 つの基本的な構成を提供します。

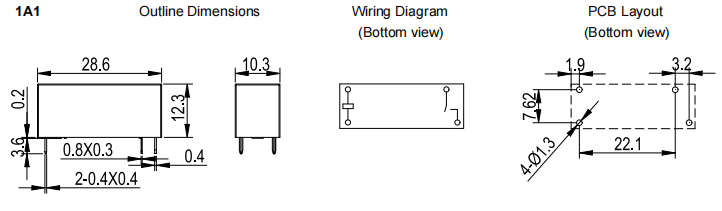

取付タイプ : 多くの PCB ピン構成 (タイプ 1、2、3) に対応しており、それらを補足するための包括的な寸法図と配線ガイドラインが付属しています。

保護レベル ：使用環境に応じて、標準耐フラックスタイプと完全樹脂封止タイプのどちらかを選択してください。

注文コード「FH48-1A1ST-XXXDC12V」には、種類、接点形状、取付形式、構造、接点材質、コイル電圧が明記されており、正確な選定が容易に行えます。

安全性の承認と適合性

この製品は、次のような国際的な主流の安全認証をいくつか取得しています。

UL/cUL (ファイル番号 E475405)

TÜV (ファイル番号 R 50610371)

CQC（ファイル番号：CQC23002412542）

これらの認証は多様な電圧定格と負荷状況を網羅しており、FH48 リレーが厳格な国際安全規格に準拠しており、世界市場、特に家庭用電化製品 (IEC60335-1) や産業用制御などの分野での使用に適していることを示しています。

応用分野

FH48 シリーズ リレーは、その信頼性の高い性能とコンパクトな設計により、以下の分野で広く使用されています。

家庭用電化製品 : エアコン、洗濯機、食器洗い機などの主制御または電源切り替え。

産業用制御 : プログラマブル ロジック コントローラー、モーター コントローラー、計装用の出力モジュール。

電力設備 ：UPSシステム、配電モジュール、スマートメーター。

通信インフラストラクチャ: 基地局装置、ネットワーク エネルギー管理。

新エネルギー車 : バッテリー管理、充電調整などの補助回路。

結論

電気的性能、堅牢な機械構造、柔軟な設計オプション、包括的な安全認証を備えた FH48 シリーズ リレーは、高い信頼性と省スペース設計を必要とするアプリケーションにとって理想的な選択肢となっています。これは単なるコンポーネントではなく、機器の信頼性と安全性を保証する重要な協力者です。
