の FH37リレー は、主に厳しい産業状況向けに構築された信頼性の高い制御コンポーネントです。最大 15A の高いスイッチング容量、柔軟な接点構成、堅牢な機械構造、便利な設置機能が統合されています。この製品は、耐フラックス設計を採用しており、透明ダストカバーが付属しており、複数の設置モードをサポートし、さまざまなリレーソケットと互換性があります。産業オートメーション システム向けに、信頼性が高く、耐久性が高く、メンテナンスが容易な負荷制御ソリューションを提供することを目指しています。この仕様は、お客様の選択と用途をサポートするための技術的特性と性能パラメータの包括的な概要を提供します。

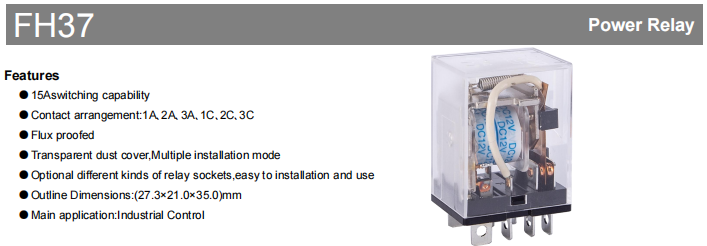

製品の主要な機能
の main strength of the FH37 relay lies in its outstanding electrical and mechanical performance. It has a switching capability of up to 15A, accommodating loads of 250VAC and 30VDC, with a maximum switching capacity of 3750VA (450W). The relay contacts consist of AgSnO₂ (Silver Tin Oxide), providing conductivity and extended durability.
の design emphasises convenience and reliability for industrial applications. The flux-proof design safeguards internal components from contamination during soldering, while the transparent dust cover facilitates straightforward visual assessment of the relay condition. With compact dimensions of 27.3 × 21.0 × 35.0 mm and a PCB insertion mounting style, it is suitable for high-density layouts. Its modular design further simplifies installation and maintenance.
詳細な技術仕様

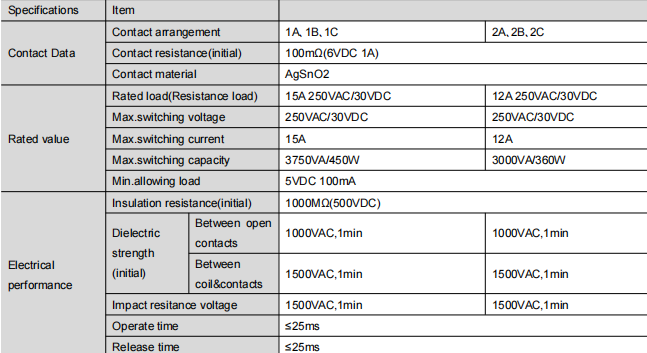

電気的性能
接点構成: 1A、1B、1Cなどの形式で利用可能
初期接触抵抗: ≤ 100mΩ (6VDC、1Aで測定)。
定格負荷: 15A @ 250VAC / 30VDC (抵抗負荷)。
最大スイッチング電圧: 250VAC / 30VDC。
最大スイッチング電流: 15A。
絶縁抵抗：≧1000MΩ（500VDCにて）。
絶縁耐力:
開放接点間：AC1000V 1分間。
コイルと接点間：AC1500V 1分間。
スイッチング速度: 動作時間 ≤ 25ms、リリース時間 ≤ 25ms。
電気的寿命: 定格抵抗負荷 (15A、250VAC/30VDC)、室温で 1 秒/9 秒の ON/OFF サイクルで 100,000 回の動作。

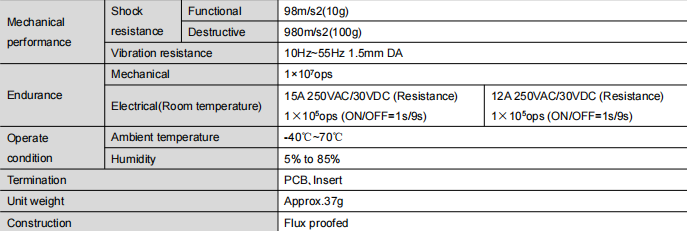

機械的および環境的性能
機械的寿命: 最大 10,000,000 回の操作。
耐衝撃性:
機能: 98 m/s² (10g)。
破壊力: 980 m/s² (100g)。
耐振動性：10Hz～55Hz、1.5mm DA。
動作温度：-40℃～70℃。
動作湿度: 5% ～ 85% RH (結露なきこと)。
身体的特徴
端子タイプ：基板挿入式。
重量: 約。 37グラム。
構造: 耐フラックス密閉設計。

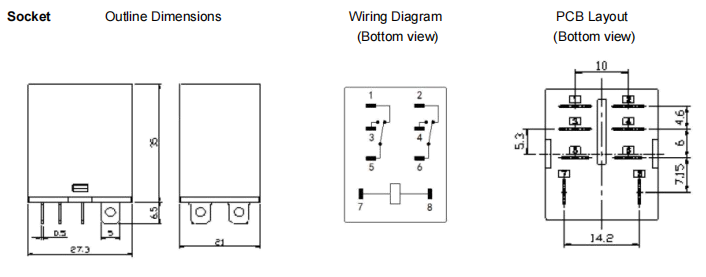

設置および寸法情報
詳細な取付穴位置や配置寸法については、製品図面（参考索引：[38、113、925、346]）をご参照ください。
公差に関する注:
外形寸法公差:
≤ 1mm: ±0.2mm
1mm以上5mm未満：±0.3mm
≧5mm：±0.5mm
PCB レイアウト公差 (指定のない限り): ±0.1mm
概要
の FH37 series relay stands as a reliable foundation for 産業用制御 その高いスイッチング容量、並外れた機械的および電気的寿命、強力な環境耐性、およびユーザー中心の設置設計のおかげで、さまざまなアプリケーションに最適です。厳しい環境でも信頼性の高い動作を実現するという厳しい要求を満たすだけでなく、透過的でモジュール式のアーキテクチャによりシステムの保守性も向上します。 FH37 を選択すると、耐久性があり安定した制御システムの基本的な部品が得られます。
