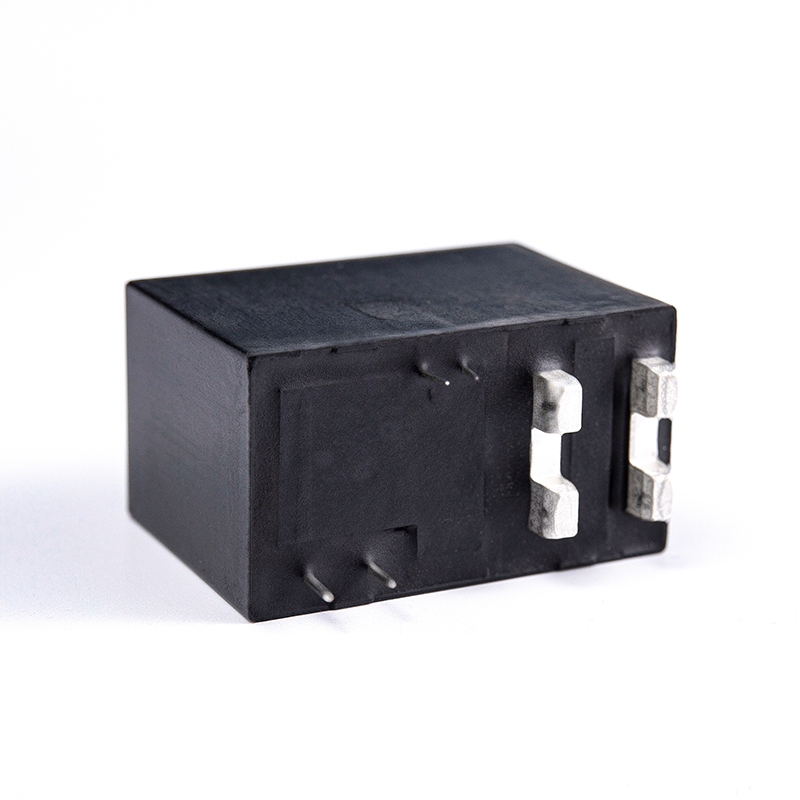

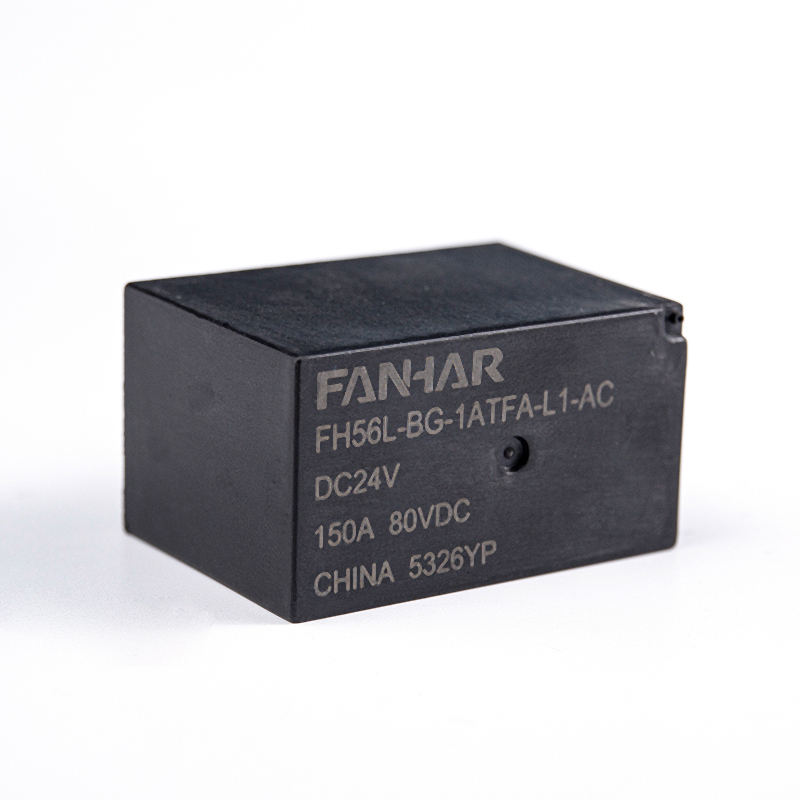

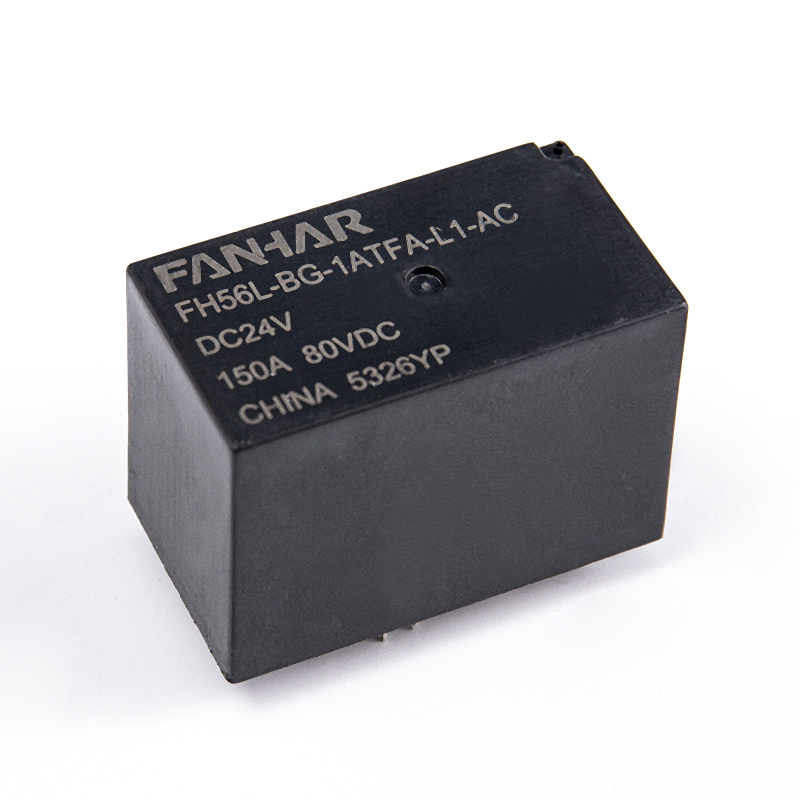

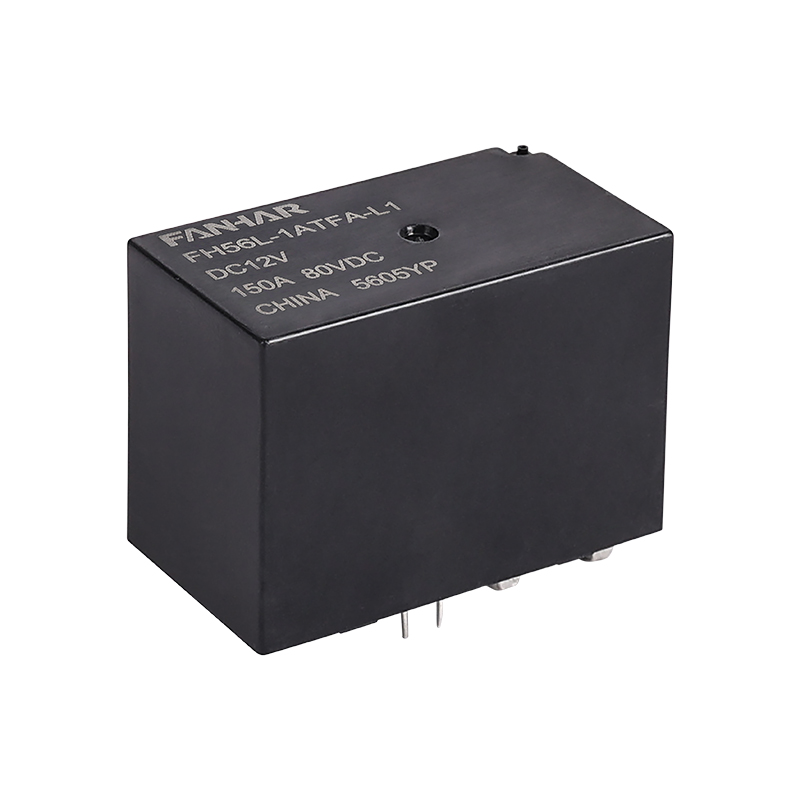

FH56L 125A ラッチングリレー

特徴：
150Aのスイッチング能力
オプションの接点ギャップ >2.0mm
励磁電圧はパルスのみで省エネ・環境保護環境配慮型製品（RoHS対応）
外形寸法：（39.4×22×27.5）mm
主な用途: 電気通信、エンジニアリング機械、電気自動車、自動車、電車、船舶、その他の電子制御システム

お問い合わせ

ダウンロード

前へ： FH56LG 125A ラッチングリレー次へ：次の記事はありません

パラメータ
用途
説明

パラメータ

仕様	アイテム
連絡先データ	接点配置		1A
	接触抵抗(初期)		≤1mΩ(DC6V 1A)
	接点材質		AgSnO ₂
定格値	定格荷重（抵抗負荷）		主な連絡先: 作電50A、通電125A、遮断50A、80VDC 作る50A、運ぶ150A、遮断する50A、60VDC 作電50A、通電125A、遮断50A、305VAC 作る50A、運ぶ150A、遮断する50A、277VAC 補助接点: 1A 6VDC
	最大スイッチング電圧		主接点:305VAC/80VDC 補助接点:6VDC
	最大スイッチング電流		主接点:50A 補助接点:1A
	最大開閉容量		主な連絡先:15250VA/4000W Auxiliary contact:6W
	最小許容荷重		DC5V 100mA
電気的性能	絶縁抵抗(初期)		100MΩ(DC500V)
	耐電圧（初期）	開放接点間	AC2000V、1min
		コイル・接点間	AC4000V、1min
	時間を設定する		≤20ms
	リセット時間		≤20ms
機械的性能	耐衝撃性		98m/秒 ₂ (10g)
	耐振動性		980m/秒 ₂ (10g)
持久力	機械式		1×10 ⁵ 作戦
	電気的(室温)		主な連絡先: 6×10 ³ 次(ON/OFF=1s/9s、抵抗膜式) 作電50A、通電125A、遮断50A、80VDC 作る50A、運ぶ150A、遮断する50A、60VDC 作電50A、通電125A、遮断50A、305VAC 作る50A、運ぶ150A、遮断する50A、277VAC
動作条件	周囲温度		-40℃～85℃
	湿度		5%～85%
終了			約60g
単重			耐フラックス

説明

FH56L ラッチングリレー 150A スイッチング容量は、さまざまな電気用途に適した 150A のスイッチング容量を持つ高性能電磁リレーです。この製品は高度な磁気ラッチ技術を採用しており、低電力状態で大電流負荷の自動スイッチングを実現できます。その主な機能は、低電力制御信号を使用して高電力回路を動作させることにより、エネルギー消費を効果的に削減し、リレーコイルと回路の過熱問題を回避することです。 FH56L ラッチングリレーには、ノーマルオープン (NO) とノーマルクローズ (NC) の 2 つの安定状態があります。ユーザーはパルス信号を通じて状態の切り替えをトリガーできます。切り替えが完了すると、リレーは反対の信号を再度受信するまで最後の状態を維持します。この機能により、電源管理、バッテリーストレージ、太陽光発電システムなど、長期間の状態維持が必要なアプリケーションシナリオに非常に適しています。リレーは単相および三相構成をサポートしており、最大接点開閉電流は 150A、制御電圧範囲は DC9V ～ DC12V など、さまざまな機器のニーズに対応します。機械的寿命は最大100万回、電気的寿命は最大10,000回で、接触電圧は100mV以下に抑えられ、優れた安定性と耐久性を示します。 FH56L ラッチングリレーはコンパクトで取り付けが簡単なため、PCB 取り付け設計に適しています。オプションの補助接点を使用して電源接点の位置を監視し、柔軟性と機能をさらに強化します。 FH56L ラッチングリレーは、産業オートメーション、自動車エレクトロニクス、またはグリーンエネルギーのいずれで使用される場合でも、信頼性の高いパフォーマンスと効率的なエネルギー管理ソリューションを提供できます。
