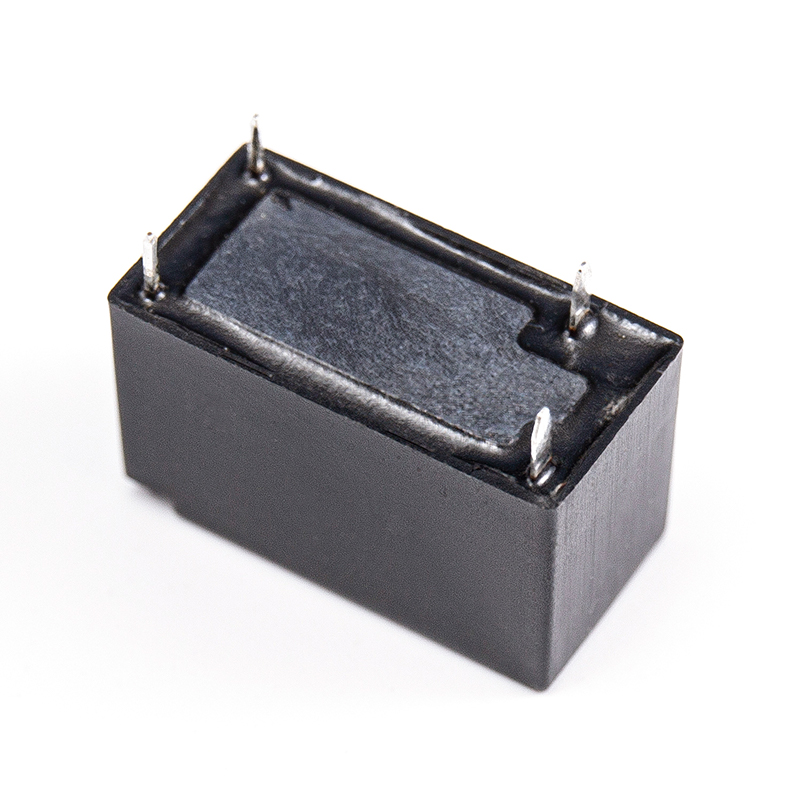

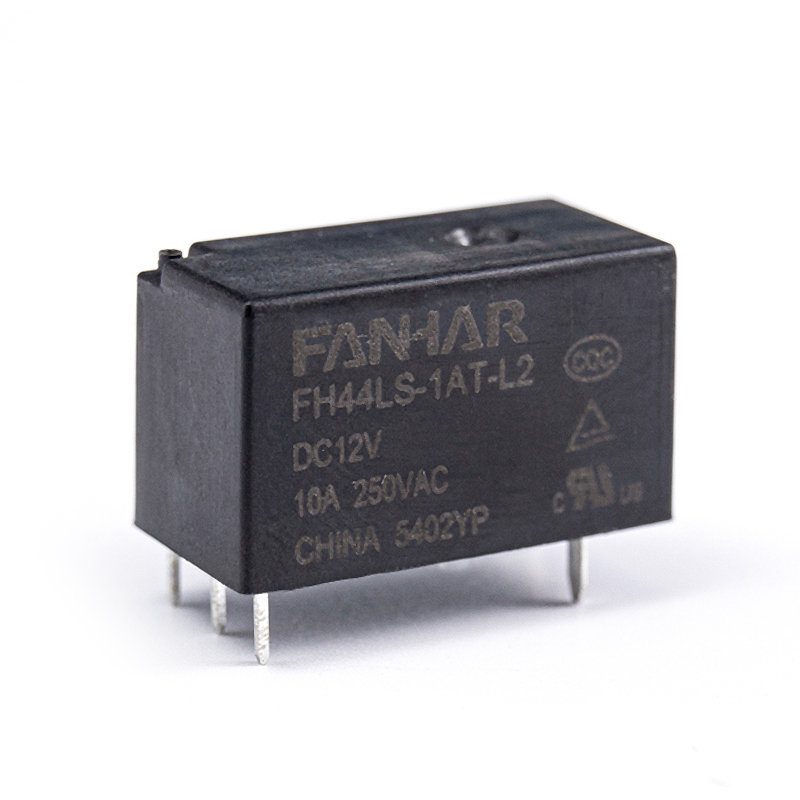

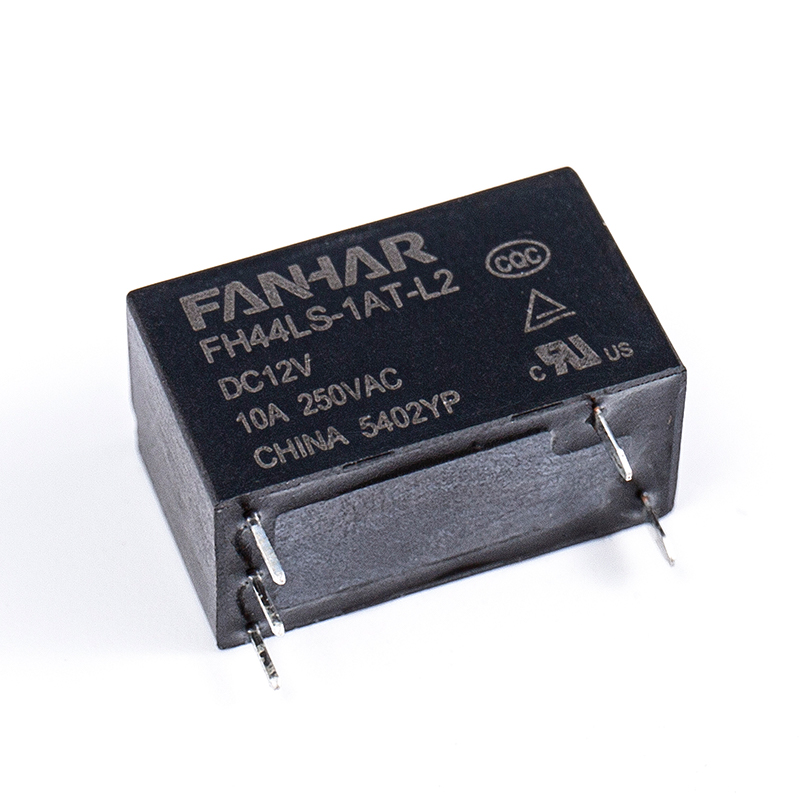

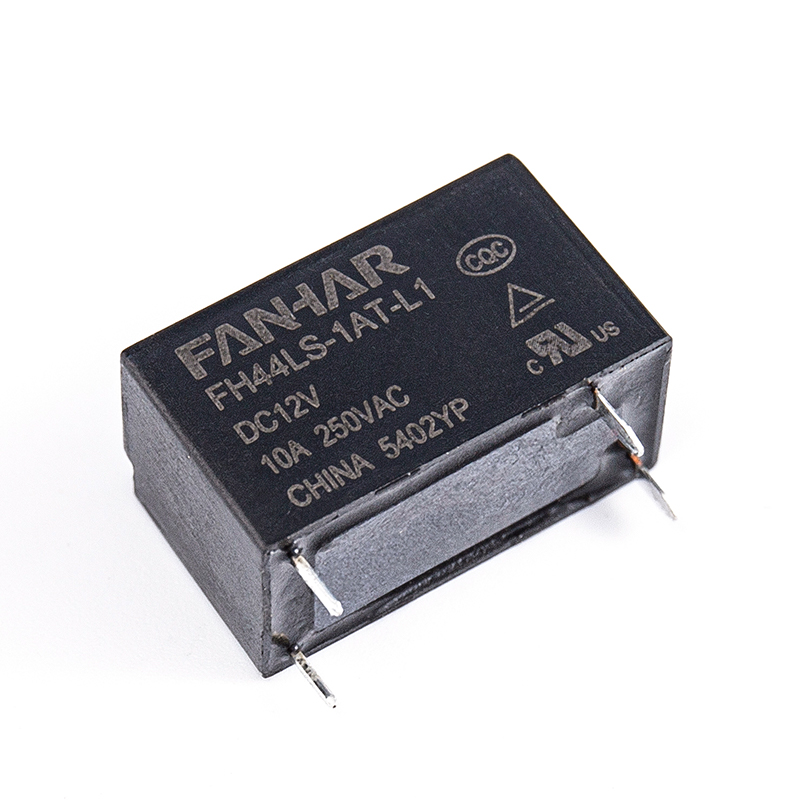

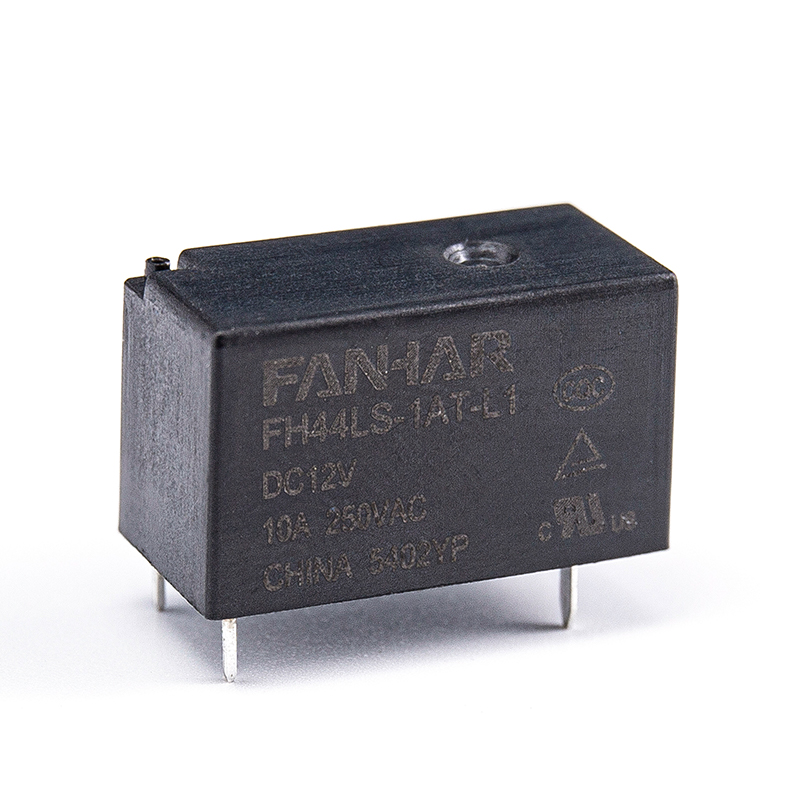

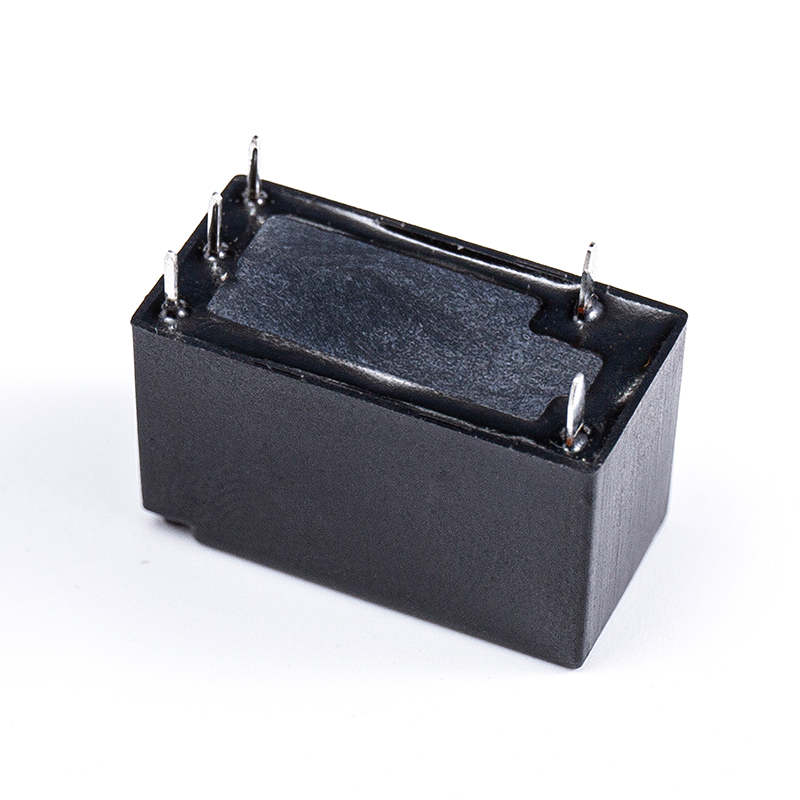

FH44LS 10A ラッチング リレー UL TUV CQC 準拠

仕様

アイテム

連絡先データ

接点配置

1A

接触抵抗

≤50mΩ(6VDC・1A)

接点材質

AgSnO ₂

定格値

定格負荷（抵抗負荷）

10A 250VAC

最大スイッチング電圧

AC277V

最大スイッチング電流

12A

最大開閉容量

3000VA

最小許容荷重

DC5V 100mA

電気的性能

絶縁抵抗(初期)

1000MΩ(DC500V)

絶縁耐力
(初期)

開放接点間

AC1000V、1min

コイル・接点間

AC3000V、1min

時間を設定する

≤10ms

リセット時間

≤10ms

機械的性能

ショック
抵抗

機能的

98m/秒 ² (10g)

破壊的

980m/秒 ² (100g)

耐振動性

10Hz〜55Hz 1.5mm DA

持久力

機械式

1×10 ⁶ 作戦

電気的(室温)

8A 250VAC 1×10 ⁵ 作戦(ON/OFF=1s/9s，Resistive Load)

10A 250VAC 5×10 ⁴ 作戦(ON/OFF=1s/9s，Resistive Load)

12A 250VAC 3×10 ⁴ 作戦(ON/OFF=1s/9s，Resistive Load)

動作条件

周囲温度

-40℃～85℃

湿度

5%～85%

終了

プリント基板

単重

約4.5g

建設

プラスチックシール、フラックス防止
