新エネルギー機器のオン/オフ制御ニーズに応える高負荷開閉能力

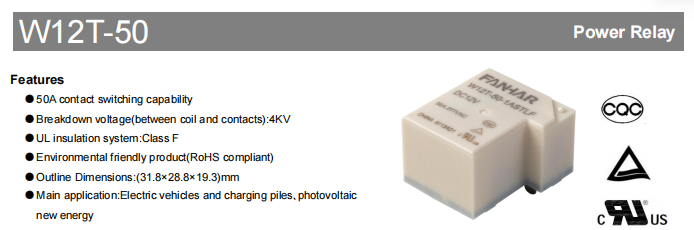

電気自動車、充電設備、太陽光発電システムの急速な発展に伴い、リレーは高電圧および大電流アプリケーションにおけるスイッチングの信頼性と長期安定性に対するより高い要求に直面しています。の W12T-50 シリーズ新エネルギーリレーは、新エネルギー分野における回路スイッチング制御用に特別に設計されています。電気自動車、充電パイル、太陽光発電インバータ、および同様の機器の主回路スイッチングおよび制御に適しています。このリレーは、外形寸法 31.8×28.8×19.3 mm、重量約 30 g のコンパクトな プリント基板 マウント設計が特徴です。 1A (1 つのフォーム A、常開) と 1C (1 つのフォーム C、切り替え) の 2 つの接点配置が用意されており、さまざまな回路要件に応じて柔軟に選択できます。
| 仕様 | アイテム | |
|---|---|---|
| 連絡先データ | 接点配置 | 1A、1C |
| 接触抵抗(初期) | 50mΩ(DC6V 1A) | |
| 接点材質 | AgSnO 2 | |
| 定格値 | 定格負荷（抵抗負荷） | いいえ: 60A 277/250VAC 50A 277/250VAC 40A 277/250VAC NC:20A 277/250VAC |
| 最大スイッチング電圧 | AC277V | |
| 最大スイッチング電流 | 50A | |
| 最大開閉容量 | 138 50VA | |
| 最小許容荷重 | DC5V 100mA |
システム運用の安全性を高める高絶縁設計
新エネルギー機器は長期間にわたって高電圧条件下で動作するため、リレーの絶縁性能が厳しく求められます。 W12T-50はクラスF UL絶縁システムを採用しています。コイルと接点間の耐電圧は標準タイプでAC2500V、高圧タイプでAC4000Vまでです。開接点間の絶縁耐力はAC1500V、1分間、初期絶縁抵抗は≧1000MΩ（DC500Vで測定）です。これらの設計機能は、電気絶縁を改善し、安全で安定したシステム動作のための信頼できる保護を提供するのに役立ちます。
| 電気的性能 | ||
|---|---|---|
| 絶縁抵抗(初期) | 1000MΩ(DC500V) | |
| 耐電圧（初期） | 開放接点間 | AC1500V、1min |
| コイル・接点間 | AC2500V(標準タイプ)/AC4000V 1min | |
| 稼働時間 | ≤20ms | |
| リリース時間 | ≤10ms | |
安定性と信頼性が高く、複雑な産業環境に適しています
W12T-50 は、電気的性能に加えて、機械的信頼性と環境適応性も重視しています。リレーは周囲温度 -40℃ ～ 85℃、湿度 5% ～ 90% の範囲で安定に動作します。機械的寿命は5×10⁶動作に達し、長期にわたる頻繁な動作の要求を満たします。また、耐衝撃性（機能衝撃98m/s2、破壊衝撃980m/s2）、耐振動性（10Hz～55Hz、複振幅1.5mm）にも優れており、高い信頼性が要求される車載機器や産業用制御システムなどに適しています。
| 機械的性能 | 耐衝撃性 | 機能的 | 98m/s² |
| 破壊的 | 980m/s2 | ||
| 耐振動性 | 10Hz～55Hz 1.5mm DA | ||
| 環境と取り付け | 周囲温度 | –40℃～85℃ | |
| 湿度 | 5%～90% | ||
| 終了 | PCB | ||
| 重量 | 約30g | ||
| 建設 | ≤プラスチック密封、フラックス防止 | ||
さまざまな制御システムに適合する複数のコイル電圧および消費電力オプション
W12T-50は、さまざまな制御回路に対応するため、標準タイプと高感度タイプの2つのコイル消費電力バージョンを用意しています。標準タイプのコイル消費電力は約1.2Wで、DC電圧定格は5V、6.5V、12V、24V、48V、110Vの6種類があります。高感度タイプは消費電力が約 0.9 W で、同じ電圧範囲をカバーします。どちらのバージョンにもピックが付いています 最大電圧は定格電圧の 75% 以下、ドロップアウト電圧は定格電圧の 10% 以上です。動作時間は ≤ 20 ms、リリース時間は ≤ 10 ms です。統一されたコイル設計はさまざまな制御システムのニーズを満たし、駆動能力に基づいた柔軟な選択を可能にします。
異なる動作環境に適合する 2 つの保護タイプ
W12T-50 には、プラスチック密閉型と耐フラックス型の 2 つのエンクロージャ スタイルがあります。プラスチック密閉タイプで全密閉なので、粉塵はもちろん、H₂S、SO₂、NO₂などの有害ガスの侵入を効果的に防ぎます。工業現場や屋外の充電スタンドなどの過酷な環境に推奨されます。はんだ付け時のフラックス侵入のみを防止する耐フラックスタイプで、クリーンな屋内機器に適しています。選定アドバイス：クリーン環境の場合は耐フラックスタイプを推奨します。不潔な環境 (H₂S、SO₂、NO₂、粉塵、その他の汚染物質を含む) の場合は、プラスチック密閉タイプが推奨されます。
機器組み込みが容易なコンパクト設計

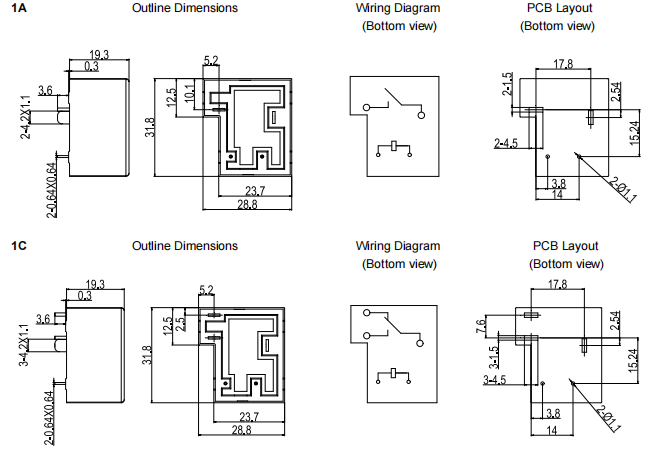

W12T-50は、外形寸法31.8×28.8×19.3mmのコンパクトな統一プラットフォーム設計を採用しています。公差が指定されていない寸法の場合: 寸法 ≤1 mm の公差は ±0.2 mm です。寸法 >1 mm および <5 mm の公差は ±0.3 mm。寸法 ≥5 mm の公差は ±0.5 mm です。 PCB レイアウトの場合、指定されていない寸法は常に ±0.1 mm です。標準の取り付け寸法とピン レイアウトにより、機器メーカーの迅速な統合と製品アップグレードが容易になります。
代表的な応用分野
W12T-50 は、高い負荷スイッチング能力、高い絶縁性能、成熟したプラットフォーム設計により、次の分野で広く使用できます。
電気自動車 : BMS バッテリー管理システムの主回路制御
充電パイル : AC/DC 出力端子のオン/オフ保護
太陽光新エネルギー : インバータおよびコンバイナボックスの回路スイッチング これらのアプリケーションでは、リレーは主に電力制御、主回路スイッチング、プレなどの機能を実行します。 充電制御により、システムに安定した信頼性の高い電流制御ソリューションを提供します。
よくある質問
Q1: W12T の主な応用分野は何ですか? 50系リレー？
W12T-50 シリーズは主に、電気自動車、充電杭、太陽光発電インバーターなどの新エネルギー分野の回路スイッチング制御に使用され、主回路スイッチングおよび電力制御機能を実行します。
Q2: W12T の負荷能力はどれくらいですか? 50?
AC277/250V抵抗負荷下のノーマルオープン(NO)接点の場合、定格電流は40A、50A、60Aの3段階でご利用いただけます。常閉 (NC) 接点の定格は 20A です。最大スイッチング電圧はAC277V、最大スイッチング電流は50A、最大スイッチング容量は13850VAです。
Q3：W12Tの断熱性能はどのくらいですか？ 50は提供しますか？
Class F UL絶縁システムを採用しています。オープン接点間の絶縁耐力は 1500 VAC/1 分です。コイルと接点間は標準タイプでAC2500V、高圧タイプではAC4000Vとなります。 電圧タイプ。初期絶縁抵抗は1000MΩ以上（DC500V時）です。
Q4：樹脂封止タイプと耐フラックスタイプの違いと選び方を教えてください。
プラスチック密閉タイプなので全閉で腐食性ガス（H₂S、SO₂、NO₂）や防塵性に優れています。耐フラックスタイプは、はんだ付け時のフラックスの侵入のみを防止します。クリーン環境の場合は耐フラックスタイプを推奨します。不潔な環境（H₂S、SO₂、NO₂、塵埃等が含まれる）の場合はプラスチック密閉タイプを推奨します。
Q5：標準タイプと高感度タイプの互換性はありますか？
コイル抵抗や消費電力が異なるため、そのまま置き換えることはできません。標準タイプはより高い駆動電流を必要としますが、高感度タイプはより少ない駆動電流を必要とします。交換の際は、駆動回路の能力に基づいてコイル駆動パラメータを再計算する必要があります。
