再生可能エネルギー システムと産業オートメーションがより高い出力密度とより高い効率を目指して進化し続ける中、ニュー エナジー リレーは信頼性の高いスイッチング性能だけでなく、優れた通電能力、高い電気絶縁性、および長期的な動作安定性も提供することが期待されています。

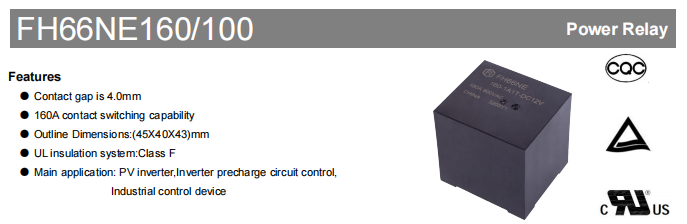

これらの厳しい要件を満たすために開発された Fanhar は、 FH66NEシリーズ 大電流新エネルギーリレー は、ソーラーインバーター、インバータープリチャージ回路、産業用制御機器向けに特別に設計されています。このシリーズには現在 2 つのモデルが含まれています。 FH66NE100 そして FH66NE160 —それぞれ100Aと160Aの連続通電電流定格を提供します。
どちらのモデルも同じプラットフォーム上に構築されており、全体の寸法、取り付け構成、コイル オプション、絶縁性能は同一です。この統合プラットフォーム設計により、機器メーカーは設置構造を再設計することなく適切な電流定格を選択できるため、製品開発が簡素化され、将来のアップグレードに向けてプラットフォームの互換性が向上します。
FH66NE シリーズは、複数の再生可能エネルギーおよび産業用制御プロジェクトの量産に採用され、要求の厳しい電力スイッチング アプリケーションにおける信頼性を実証しています。
電気的安全性を向上させる高絶縁設計
電気絶縁は、高電圧条件下で動作する再生可能エネルギー機器にとって重要な要件です。信頼性の高い絶縁と動作の安全性を確保するために、FH66NE シリーズには、要求の厳しい電力制御アプリケーションに適した高絶縁設計が組み込まれています。

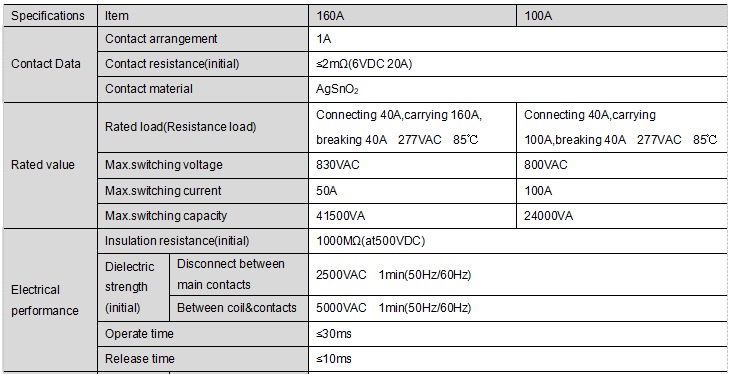

リレーの特徴は、 接点ギャップ4.0mm 、絶縁耐力 開放接点間 AC2500V 、そして コイルと接点間 AC5000V 。さらに、リレーは初期絶縁抵抗を提供します。 500VDCで1000MΩ そして adopts クラスF 絶縁し、長期稼働時の電気絶縁とシステムの信頼性の向上に役立ちます。
これらの電気特性により、FH66NE シリーズは太陽光インバータ、インバータ プリチャージ回路、産業用制御システムの絶縁要件を満たすことができ、高電圧電力スイッチング アプリケーションに信頼性の高い保護を提供します。
要求の厳しい産業環境における信頼性の高いパフォーマンス
FH66NE シリーズは、電気的性能に加えて、厳しい動作条件下でも長期的な信頼性を提供するように設計されています。このリレーは、温度変化、振動、機械的ストレスの影響を受ける環境であっても、安定した性能が不可欠なアプリケーションに適しています。

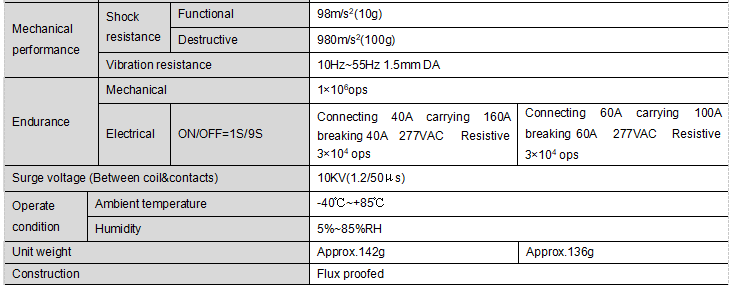

FH66NE シリーズは、広い周囲温度範囲で動作します。 -40℃～85℃ そのため、さまざまな気候で導入される再生可能エネルギー システムや産業機器に適しています。また、 最大 1,000,000 回の操作の機械的寿命 そして an 30,000回の動作の電気的寿命 指定されたテスト条件 (40A ON / 40A OFF、277VAC 抵抗負荷) の下で、製品の耐用年数全体にわたって信頼できる性能を保証します。
耐久性をさらに高めるために、リレーは産業用途で一般的に遭遇する振動や機械的衝撃に耐えられるように設計されています。これらの特性により、FH66NE シリーズは、長期間の動作期間にわたって安定した継続的な電力スイッチングを必要とする機器にとって信頼できる選択肢となります。
柔軟なシステム設計のための複数のコイル電圧オプション

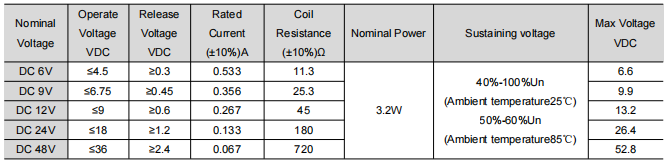

制御システムが異なれば、必要なコイル電圧構成も異なります。システム統合を簡素化するために、FH66NE シリーズには、6VDC、9VDC、12VDC、24VDC、48VDC などの複数の DC コイル電圧オプションが用意されています。
各コイル オプションは定格消費電力 3.2 W で設計されているため、エンジニアはリレー プラットフォームを変更せずに最適な制御電圧を選択できます。標準化されたコイル設計により、さまざまな制御回路との互換性が向上するだけでなく、複数の電圧プラットフォームを使用するメーカーの製品開発も簡素化されます。
FH66NE シリーズは、すべてのコイル オプションにわたる共通のリレー構造により、柔軟なシステム構成をサポートしながら設計の複雑さを軽減します。
製品アップグレードを容易にするコンパクトなプラットフォーム設計
FH66NE100 と FH66NE160 は同じプラットフォーム設計を共有しているため、メーカーは異なる電流定格を持つ製品ファミリーを開発しやすくなります。

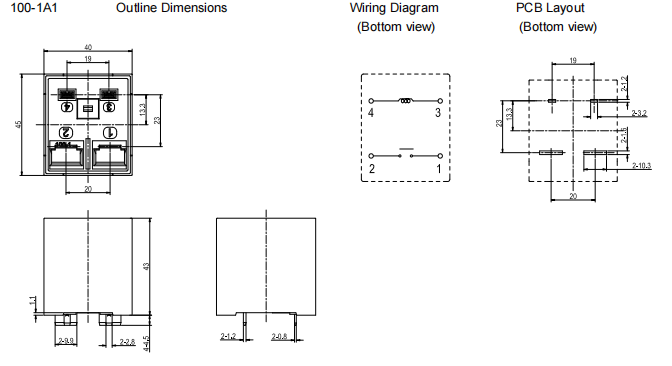

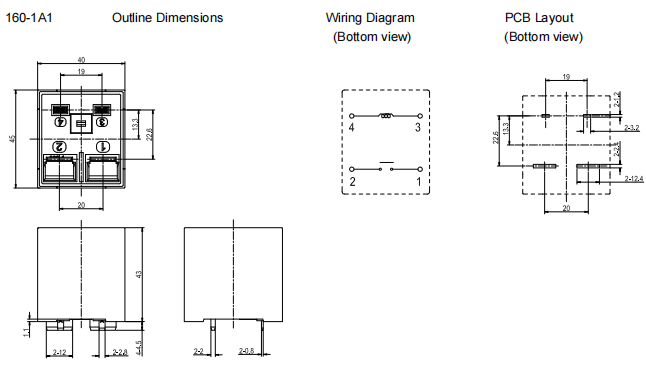

両モデルとも外形寸法は45×40×43mmで、実装形状、端子配置、絶縁性能、使用可能なコイル仕様も同一です。 2 つのモデルの主な違いは、連続通電能力です。
この共通プラットフォームにより、機器メーカーは PCB レイアウトや機械的設置を再設計することなく 100A から 160A にアップグレードできます。その結果、開発サイクルが短縮され、エンジニアリングコストが削減され、製品の標準化が向上します。
複数の電力定格にわたるスケーラブルなソリューションを求めるメーカーにとって、FH66NE シリーズは効率的で実用的なプラットフォームを提供します。
代表的な用途
高電流パワースイッチングアプリケーション向けに設計されたFH66NEシリーズは、信頼性の高いスイッチング性能と高電流容量が必要とされる再生可能エネルギーおよび産業用制御システムで広く使用されています。
典型的なアプリケーションには次のようなものがあります。
これらのシステム内では、リレーは主電源スイッチング、プリチャージ回路制御、その他の大電流スイッチング機能に一般的に使用され、システムの信頼性と動作の安全性の向上に役立ちます。
FH66NE シリーズは、高い絶縁性能、コンパクトなプラットフォーム設計、広い動作温度範囲により、最新のエネルギーおよび産業機器における要求の厳しい電力制御アプリケーションに最適です。
FH66NE100またはFH66NE160の選択方法
FH66NE100 と FH66NE160 は同じプラットフォーム上で開発されているため、適切なモデルの選択は主にアプリケーションに必要な連続通電電流によって決まります。
FH66NE100 は、最大 100A の連続通電を必要とするシステムに推奨され、標準的な太陽光発電インバータや産業用制御機器に適しています。
高出力ソーラーインバーターやエネルギー貯蔵システムなど、より高い電流容量を必要とするアプリケーション向けに、FH66NE160 は同じ設置寸法と電気インターフェースを維持しながら、160A の増加した連続通電電流を提供します。
両モデルは同じ機械プラットフォームを共有しているため、メーカーは装置構造を再設計することなく、製品の性能を簡単にアップグレードできます。このプラットフォームの一貫性により、製品開発が簡素化され、設計サイクルが短縮され、将来の製品拡張がサポートされます。
よくある質問
Q1: 大電流新エネルギーリレー FH66NE シリーズとは何ですか?
FH66NE シリーズは、再生可能エネルギーおよび産業用制御アプリケーション向けに Fanhar Electronics によって開発された高電流電磁新エネルギー リレーです。このシリーズには現在、同じプラットフォーム設計を維持しながら、100A および 160A の連続通電オプションを提供する FH66NE100 および FH66NE160 が含まれています。主に太陽光発電インバータ、インバータプリチャージ回路、産業用制御機器向けに設計されています。
Q2: FH66NEシリーズの接点構成は何ですか?
FH66NE シリーズは、AgSnO₂ 接点材料を使用した 1 Form A (SPST-NO) 接点構成を備えています。このリレーは 40A 定格のスイッチング機能を備えているため、信頼性の高いスイッチング性能を必要とする電力制御アプリケーションに適しています。
Q3:機械的および電気的寿命の定格はどれくらいですか?
指定されたテスト条件下で、FH66NE シリーズは以下を提供します。
- 機械的寿命：最大100万回
- 電気的寿命：最大30,000回（40A ON / 40A OFF、277VAC抵抗負荷）
これらの定格は、要求の厳しい電力制御アプリケーションにおいて信頼できる長期パフォーマンスを提供するリレーの能力を示しています。
Q4: FH66NE100、FH66NE160はそのまま代用できますか？
両モデルは同じ機械プラットフォーム、設置寸法、端子レイアウト、コイル仕様を共有しているため、選択は主に必要な連続通電電流に基づいて行う必要があります。
より高い電流容量が必要なアプリケーションには、FH66NE160 が推奨されます。定格電流 100A を中心に設計されたシステムの場合、FH66NE100 は適切なソリューションを提供します。
Q5: FH66NE シリーズはどのような認証を取得していますか?
製品仕様によると、FH66NE シリーズは UL/cUL、TÜV、CQC 認証を取得しています。
これらの認証は、リレーが一般に認められた安全要件を満たしており、国際的に認められた承認を必要とする産業用電力制御および再生可能エネルギー用途に適していることを証明します。
