FH63NE 120A 大電流新エネルギーリレー – 太陽光発電エネルギー貯蔵および産業用電源用に設計

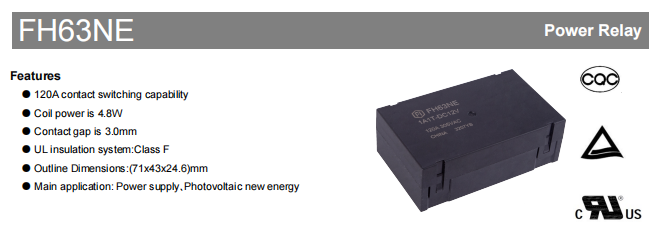

の FH63NE 高性能、大電流です 新エネルギーリレー 太陽光発電 (PV) 新エネルギーおよび電力供給システム用に FANHAR によって開発されました。 120A 接点スイッチング機能、71mm × 43mm × 24.6mm の寸法、クラス F UL 絶縁システム、および 3.0mm の接点ギャップが特徴です。卓越した電気性能、堅牢な安全設計、包括的な国際認証を備えた FH63NE は、PV インバータ、エネルギー貯蔵システム、産業用電源などの要求の厳しいアプリケーションにとって理想的な選択肢となっています。

新エネルギー産業の急速な成長を背景に、太陽光発電インバータや電力変換システム（PCS）の設置容量が大幅に増加しており、それに適合する新エネルギーリレーの需要が高まっています。 EV 充電パイル、PV インバータ、エネルギー貯蔵システムの主要な電子スイッチング コンポーネントとして、新エネルギー AC リレーは、高電圧、高電流、高絶縁強度、長い電気寿命といった厳しい要件を満たさなければなりません。 FH63NE は、この業界のトレンドに正確に対応して開発され、大電流、高信頼性のリレーに対する緊急の市場ニーズに効果的に対応します。

主要な電気仕様: 負荷容量、応答性、絶縁および接点の材質

高耐荷重

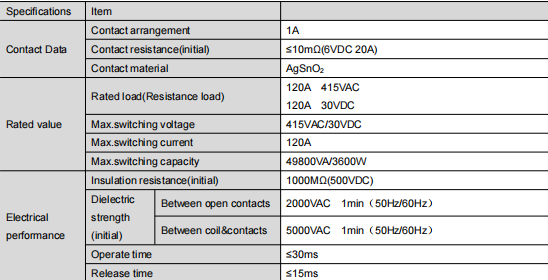

の FH63NE is rated for 120A 415VAC (resistive load) and 120A 30VDC. Maximum switching voltage is 415VAC/30VDC, and maximum switching capacity reaches 49800VA (AC) or 3600W (DC). This robust load capability enables it to reliably handle frequent high-current switching operations in new energy systems.

高速応答と長寿命

の リレー 動作時間 ≤ 30ms、リリース時間 ≤ 15ms で迅速な応答が可能です。機械的耐久性は 1×10⁶ 回の動作です。電気的寿命も、周囲温度 85℃、120A 415VAC 抵抗負荷で 1×10⁶ 回の動作 (ON/OFF = 1 秒/9 秒) に達します。この耐久性は、同様の大電流リレーの中でも優れており、太陽光発電システムの長期安定性要件を満たしています。

優れた絶縁性と絶縁耐力

の FH63NE offers outstanding insulation performance: initial insulation resistance is 1000MΩ (tested at 500VDC). Dielectric strength is 2000VAC/1min between open contacts and 5000VAC/1min between coil and contacts. Surge voltage withstand capability is 10kV (1.2/50μs), and surge current can withstand 400A at 350VDC for 4ms. These specifications ensure safe operation under harsh conditions such as grid fluctuations and lightning strikes.

先進的な接触材料

の FH63NE employs AgSnO₂ (silver tin oxide) contact material. AgSnO₂ composites, with their excellent conductivity, arc erosion resistance, and environmental friendliness, have become the ideal replacement for toxic AgCdO and are widely used in EV charging infrastructure and other applications. Silver tin oxide is currently the most environmentally friendly low-voltage contact material for replacing toxic silver cadmium oxide, offering excellent anti-welding and arc erosion resistance. This material choice ensures contact reliability and long life under frequent high-current switching.

コイル仕様と省エネ設計

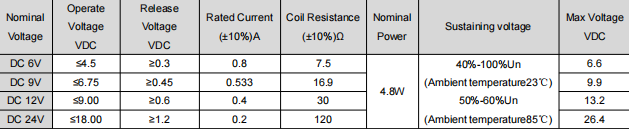

の FH63NE is available in four coil voltage options: DC 6V, 9V, 12V, and 24V. Coil power consumption is only 4.8W at 23℃ ambient temperature. Detailed parameters are as follows:

選択のヒント:

の coil rated voltage should match the control system supply, considering power fluctuations.

コイルの発熱を軽減するには、保持電圧機能 (40% ～ 100% Un) を使用しますが、保持電圧が動作電圧を下回らず、最大連続電圧を超えないようにしてください。

85℃ではコイル抵抗が増加し、それに応じて動作電圧が変化します。実際のアプリケーションでは十分なマージンを考慮してください。

安全性の承認と適合性

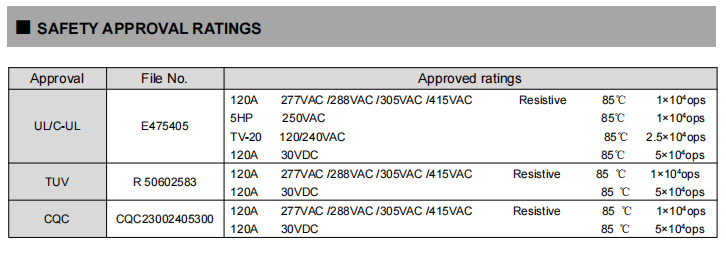

の FH63NE has obtained three major international certifications: UL, TUV, and CQC, covering multiple load types as detailed below:

環境適応性と機械的性能

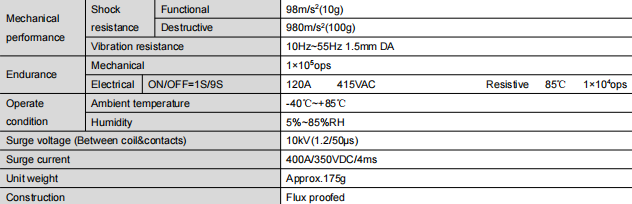

の FH63NE operates over an ambient temperature range of -40℃ to 85℃ and humidity range of 5% to 85% RH. With UL Class F insulation material, it ensures stable operation even at high temperatures. Vibration resistance: 10Hz~55Hz, 1.5mm amplitude; shock resistance: functional 98m/s² (10g), destructive 980m/s² (100g).

の product features a flux-proofed construction, suitable for PCB wave soldering. Recommended soldering temperature is 260℃±5℃ for 3–5 seconds. Unit weight is approximately 175g, with a compact design for easy system integration.

寸法と設置上の注意

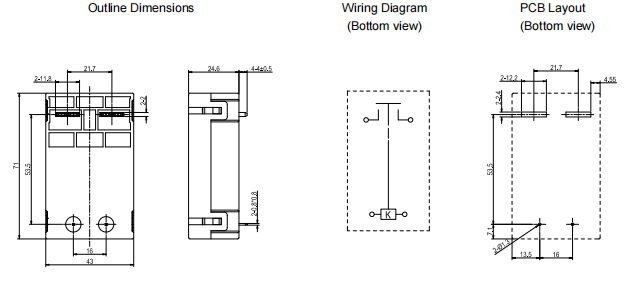

外形寸法：71×43×24.6mm（長さ×幅×高さ）。

ピン間隔と PCB レイアウト: 公差が指定されていない寸法の場合、≤1mm 公差 ±0.2mm、1mm~5mm 公差 ±0.3mm、≥5mm 公差 ±0.5mm。 PCB レイアウトの指定されていない公差は常に ±0.1mm です。

はんだ付け: 銅負荷端子 – 推奨はんだ付け温度 260℃±5℃、時間 3 ～ 5 秒。コイルや接点の損傷を防ぐため、長時間の高温を避けてください。

保護: フラックス防止構造で、ウェーブはんだ付けフラックス汚染に耐性がありますが、洗浄溶剤に浸漬しないでください。

取扱い：接点の変形やパラメータのずれを防ぐため、落下や外部からの衝撃を避けてください。

典型的なアプリケーションシナリオ

120A 大電流スイッチング機能と高い信頼性を備えた FH63NE は、主に次の用途に使用されます。

太陽光新エネルギー : PV ストリングと大電流ループ制御をサポートし、太陽光発電システムの AC 側の安全切断に適しています。

電源 : 産業用電源および UPS システムの負荷スイッチング。

EV充電パイル : 電気自動車充電設備の電流オン/オフ制御。

広い動作温度範囲と優れた絶縁性と耐電圧設計により、過酷な屋外および産業環境に特に適しています。
