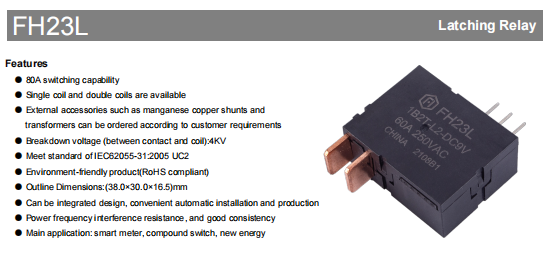

の FH23L 高性能です 電気ラッチリレー スマート メーター、複合スイッチ、新エネルギー アプリケーション向けに設計されています。 80A の強力なスイッチング容量と優れた電気的性能を備えた FH23L は、過酷な環境でも安定した動作を維持し、IEC62055-31:2005 UC2 規格の要件を満たしています。

主な利点

エネルギー効率: 磁気保持設計により、スイッチング状態中にのみ電気エネルギーが必要となり、エネルギー消費が大幅に削減されます。

超負荷: 最大スイッチング電流 80A、スイッチング容量 15,000VA、高い電力需要に対応

長寿命: 機械的寿命は最大 100,000 サイクル、電気的寿命は 5,000 サイクル (UC2 規格)

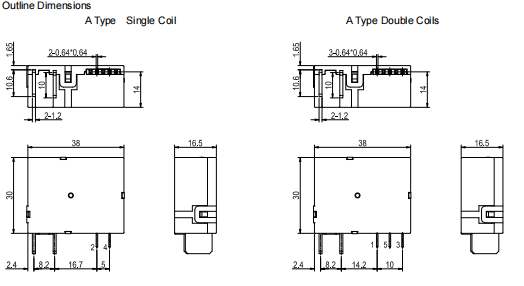

コンパクト設計: 38.0 x 30.0 x 16.5 mm のコンパクトなサイズで、自動化が容易です。

環境コンプライアンス: RoHS 準拠、グリーン製品

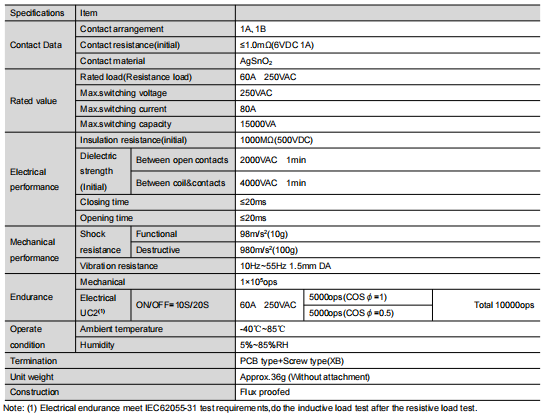

技術パラメータのハイライト

電気的特性

接触抵抗：≦1.0mΩ（初期値）

絶縁抵抗：1000MΩ（500VDC）

耐電圧：AC2000V（1分間）

スイッチング時間: ≤20ms (閉じる/切断)

環境適応

動作温度: -40℃~85℃ 広い温度範囲

湿度範囲: 5% ~85%RH

耐振動性：10Hz～55Hz、振幅1.5mm

耐衝撃性: 機能的 98m/s²(10g)、破壊的 980m/s²(100g)

多彩な構成

の FH23L provides flexible configuration options to meet the needs of different applications:

コイルタイプのオプション

シングルコイルバージョン：省スペース、配線簡素化

デュアルコイルバージョン: 開閉の独立した制御、より信頼性の高い動作

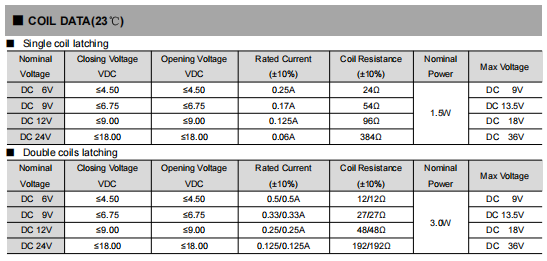

電圧仕様

さまざまな DC 電圧をサポート: 6V/9V/12V/24V、各電圧仕様により詳細な遮断/解放電圧パラメータが提供されます。

オプションのアクセサリ

マンガン銅シャントや変圧器などの外部アクセサリもお客様の要件に応じて利用可能です

典型的なアプリケーションシナリオ

スマートメーターシステム: 正確な制御、低エネルギー消費動作

新エネルギー設備：太陽光発電インバータ、風力発電制御システム

複合スイッチング素子：高信頼性回路切替

スマートホームシステム: DINレール取り付け、省スペース

インストールと使用に関する推奨事項

推奨駆動電圧は定格電圧の1～1.5倍です。

パルス幅 ≥50ms、長時間（1 分以上）の通電は避けてください。

負荷端子にはスポットはんだ付けを推奨し、リフローはんだ付けやウェーブはんだ付けは避けてください。

使用前にリレーの状態を確認し、必要に応じてリセットしてください。

カスタマイズされたサービス

FH23L は、接点材質、PCB 実装タイプ、コイル構成などを含むパーソナライズされたカスタマイズをサポートしています。当社のエンジニアリング チームは、専門的な技術サポートとソリューションを提供します。

FH23L 電気ラッチング リレーの最適な構成については、今すぐお問い合わせください。スマート メーターや新エネルギー プロジェクトに信頼性の高いスイッチング ソリューションを提供します。

の FH23L Latching Relay delivers high-performance switching with 80A capacity and 15000VA rating, featuring energy-efficient operation (zero power in steady state) and extended lifespan (100,000 mechanical operations). Its compact 38×30×16.5mm design withstands extreme temperatures (-40℃ to 85℃), making it ideal for smart meters, renewable energy systems, and industrial automation. Available in single/dual coil configurations (6-24VDC) with custom accessory options, this RoHS-compliant, ISO-certified relay offers reliable power control.
